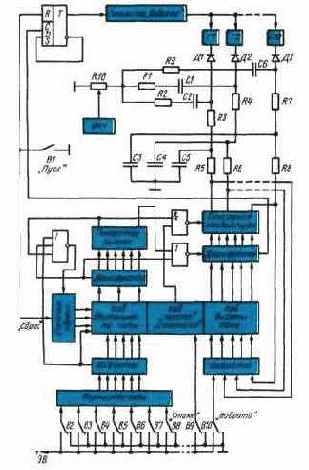

Структурная схема «Музотрона»
Перед записью новой мелодии необходимо стереть в памяти предыдущую. Для этого нажимают кнопку «Стирание» при разомкнутых контактах клавиш В1 — В6, и во все ячейки запоминающего устройства записываются «нули». После этого устройство приводят в начальное состояние, кратковременно нажав кнопку «Воспроизведение». В результате счетчик адреса установится на «нуль», но так как в это время в ячейках памяти ничего не записано, то он будет оставаться в этом состоянии.
Теперь можно записать выбранную мелодию в память «музотрона». На клавиатуре В1 — В6 нажимают клавишу, соответствующую длительности первой ноты, и одновременно на клавиатуре В7 — В26 — соответствующую высоте тона той же ноты. Затем кратковременно нажимают кнопку «Запись», при этом в первую ячейку памяти заносится код длительности и высоты тона первого нотного знака. Эту операцию повторяют для последующих нот. Аналогичным образом кодируют аккорды, для чего на клавиатуре В7~В26 нажимают одновременно несколько клавиш.
В любой момент можно воспроизвести записанную часть мелодии — достаточно нажать кнопку «Воспроизведение». При этом счетчик адреса устанавливается в начальное состояние, при котором считывается содержимое первой ячейки запоминающего устройства. В результате включается один или группа генераторов Г1 — Г20, колебания которых усиливаются и поступают на громкоговоритель.
Одновременно записанный код длительности поступает на входы управляемого делителя частоты, который считывает заданную длительность звучания. Сигнал с выхода управляемого делителя частоты поступает на вход счетчика адреса и переключает его в состояние, которое соответствует адресу второй записанной ноты. Далее описанный процесс повторяется до тех пор, пока не встретится ячейка, в которую записан «нуль».
Рис. 2. Принципиальная схема «Музотрона-64»
Принципиальная схема устройства на 64 нотных знака («Музотрона-64») приведена на рис. 2.
Диа пазон воспроизводимых тонов этого устройства составляет около двух октав (20 полутонов), а диапазон кодируемых длительностей — шесть градаций (от 1/16 до 1/2). Точность настройки тонов не хуже 0,5%. Устройство можно также использовать в режиме ручного управления как обычный многоголосый электромузыкальный инструмент.
Устройство имеет небольшие габариты, что достигнуто за счет использования цифровых интегральных схем серии К164 и интегральных матриц памяти со встроенной дешифрацией К527РУ1.
Генераторы тона собраны на микросхемах Мс31.2, Мс38 — Мс4б, Мс47.1. Каждый генератор представляет собой два последовательно включенных инвертора, замкнутых в кольце через дифференцирующую цепочку (например, C3R28R29). Под-строечный резистор R28 служит для точной установки тона каждой ноты.
Если сигналы, формируемые генераторами тона, включать и выключать непосредственно контактами переключателя или Прямоугольным сигналом с выхода микросхемы, то звук будет возникать и обрываться слишком резко. Это неприятно для слуха, к тому же будут слышны щелчки. Для обеспечения плавного нарастания и спада амплитуд сигналов введена цепочка R36C8R33ML Резистор R36 и конденсатор С8 замедляют изменение тока через резистор R33, благодаря чему осуществляется мягкая атака.
Для суммирования тонов служат резисторы R31... R58 и один из инверторов МсЗЗ.2, работающих в режиме усиления. Далее сигнал поступает на составной усилитель мощности, выполненный на транзисторах Т2, ТЗ, 71, 74. Он нагружен на маломощный громкоговоритель 0.25ГД10.
