Детекторный приемник на диапазон 160-500 МГц

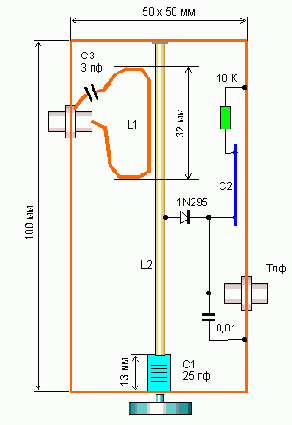

Конструкция следующего приемника (рис.3) аналогична предыдущему. Только здесь в качестве контура применен резонатор, выполненный из медной (желательно посеребренной) трубки.
![](image/pr-d500.gif)
Рис.3
Приемник можно использовать как волномер. Были проведены опыты по приему АМ сигналов в диапазоне 430 МГц. Приемник был укреплен на 5-ти элементной Yagi и обеспечивал уверенный прием до 500...1000 м.

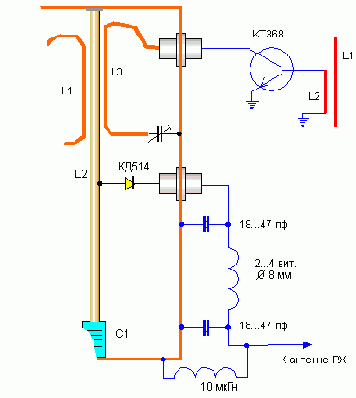

Была предпринята попытка превратить его в приемник прямого преобразования (рис.4).
![](image/pr-d501.gif)
Рис.4
Гетеродин был выполнен по схеме из "Радио" N 10 за 1981 г., стр.27 на боковой стенке поверхности корпуса. Сам корпус был выполнен из двухстороннего стеклотекстолита. К катушке L2 был подключен усилитель на транзисторе КТ368. Использовались диод КД514, а также транзистор КТ368 в диодном включении.
Приемник показал высокую чувствительность, но низкую стабильность частоты. Очевидно есть смысл попробовать использовать гетеродин с кварцевой стабилизацией. Были проведены эксперименты по превращению его в супергетеродин с ПЧ=90 МГц (использовался перестроенный УКВ блок от радиовещательного приемника). При применении ЧМ в ТХ, приемник с помощью ФАПЧ подстраивался под частоту передатчика. Также была показана высокая чувствительность.
Желаю удачных экспериментов!
Источник: "73 Magazine", Dec.1974, c.81-84
Так же смотрите статью "УКВ приемник (монитор) Гарри Литалла".
