Усовершенствование АРУ приемника при помощи варистора


Салвати
Фирма Sony Corp. of America (Лонг-Айленд-Сити, шт. Нью-Йорк)

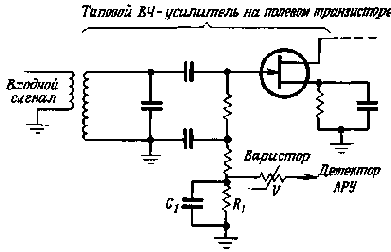

Включив варистор в АРУ связного приемника, можно повысить стабильность выходного сигнала. Варистор совместно с постоянным резистором образуют регулируемый делитель напряжения, который включается между ВЧ-усилителем и детектором АРУ.

Такое усовершенствование повышает эффективность работы АРУ, поскольку при этом часть напряжения АРУ, поступающая в управляемый ВЧ-усилитель, изменяется пропорционально уровню входного сигнала. Более того, при низких уровнях сигнала эта часть незначительна, и усилитель работает с максимальным коэффициентом усиления, обеспечивая наилучшее соотношение сигнал/шум. Таким образом, АРУ с варистором обладает свойством задержанной АРУ (или АРУ с ручным переключением), но в отличие от последних имеет непрерывную характеристику регулирования.

Усовершенствование АРУ приемника при помощи варистора

При максимальном напряжении АРУ (что соответствует сильному сигналу) значительная его часть попадает на резистор R1, поскольку варистор имеет низкое сопротивление. В этом случае коэффициент усиления приемника минимален. При максимальном напряжении АРУ (слабый сигнал) сопротивление варистора велико, вследствие чего малая часть напряжения АРУ поступает на резистор R1, и коэффициент усиления уменьшается незначительно.

Выбор варистора и резистора осуществляется таким образом, чтобы при максимальном напряжении АРУ (наибольший ожидаемый сигнал) сопротивление варистора составляло бы половину от сопротивления резистора. Такое условие соответствует оптимальному регулированию выходного сигнала в диапазоне входных сигналов 1-1000 мВ и обеспечивает наилучшее соотношение сигнал/шум для сигналов, меньших 10 мкВ (за счет почти полного выключения цепи АРУ).

Конкретные сопротивления варистора и резистора выбираются в зависимости от уровня сигнала на выходе детектора АРУ. Как правило, сопротивление резистора R1 составляет около 2 МОм для ламповых и 100 кОм для транзисторных приемников. Постоянная времени фильтра АРУ, состоящего из варистора, резистора и конденсатора C1 изменяется с уровнем сигнала, поэтому емкость конденсатора, необходимая для фильтрации составляющих модуляции, подбирается при сопротивлении варистора в два раза меньшем, чем сопротивление резистора.

Используя АРУ с варистором во всех управляющих каскадах транзисторного приемника, включая ВЧ-усилитель, можно улучшить чувствительность на 3 дБ, в два раза уменьшить вариации входного напряжения приемника при заданном изменении входного уровня и увеличить абсолютное значение выходного сигнала на 8- 12 дБ.
