Усилители на основе логических ИМС

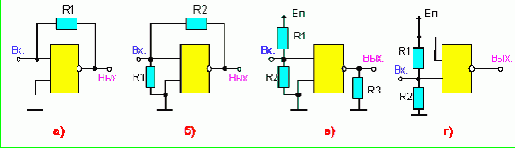

У многих радиолюбителей скопились микросхемы старых типов, которые и выкинуть жалко, и приспособить некуда. Так вот цифровый интегральные микросхемы (простая логика) могут с успехом применяться в качестве аналоговых усилителей. Схемы включения и параметры усилителей для некоторых серий микросхем приведены ниже на рисунке и в таблице.
Серия | П а р а м е т р | Рис. | ||||||||||
К | Fизм, МГц | Fmax, МГц | Р, мВт | Uвых, В | Rвх, Ком | Rвых, Ком | R1, Ком | R2, Ком | R3, Ком | Kp, дб | ||
113 114 178 176 136 134 131 137 133 155 |
46,0 25,0 15,0 12,5 8,0 18,0 20,0 4,8 8,0 8,0 |
0,001 0,1 0,1 0,1 1,0 3,0 1,0 20,0 1,0 1,0 |
0,06 0,35 0,25 0,2 2,5 5,5 40,0 50,0 40,0 40,0 |
0,252 0,25 35,0 65,0 5,0 2,0 125,0 50,0 20,0 20,0 |
2,0 2,7 8,0 5,0 1,2 1,5 2,0 0,5 1,2 1,2 |
24,0 7,0 - - 0,6 0,4 0,2 0,5 0,6 0,6 |
20,0 5,0 3,0 6,0 0,05 0,05 0,03 0,05 0,05 0,05 |
1,6 1,6 8,0 6,2 0,68 7,5 1,0 0,75 0,68 0,68 |
- - 2,0 4,0 0,68 5,1 1,0 1,6 0,68 0,68 |
- - - - - - - 1,0 - - |
30 58 36 50 30 30 30 25 30 25 |
а а г г б б б в б б |
Журнал "Радиотехника" N 8, 1980 г.
