Автоматический освети­тельный прибор для аквариума


Кремниевые транзисторы, имеющие усиление по току около 100 (германиевые транзисторы здесь непригодны из-за значитель­ного обратного тока коллектора), обеспечивают хорошую работу схемы при установке ползунков потенциометров R1 и R2 в пре­делах от 200 до 400 кОм и если использовать фоторезистор WK65060 или подобный ему.

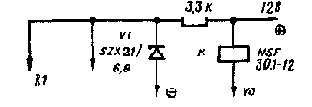

Устройство работает следующим образом. Повышение осве­щенности вызывает уменьшение сопротивления фоторезистора, и транзистор V1 запирается. В результате прекращается коллек­торный ток транзистора V2 и базовый ток транзистора V3. В темноте же транзистор V1 открывается, но большое сопротивление фото­резистора препятствует протеканию токов базы, достаточных для открывания транзисторов V2 и V3 (последние открываются при средних значениях сопротивле­ния фоторезистора, практически равного от 20 до 500 кОм). При соответствующем выборе сопро­тивлений потенциометров R1 и R2 через транзисторы V1 и V2 течет такой большой ток, кото­рого достаточно для открыва­ния транзистора V3 и для сраба­тывания реле (с помощью этого реле можно переключать только низковольтные цепи). Целесо­образно выбрать следующий по­рядок регулировки схемы:

1. Замерить омметром диапазон сопротивлений фоторези­стора в «час сумерек»: например, при сопротивлении от 20 до 500 кОм якорь реле должен притягиваться.

2. Вместо фоторезистора установить потенциометр 500 кОм с балластным резистором сопротивлением 18...20 кОм (рис. 9.2).

3. Установить ползунок потенциометра 500 кОм на минималь­ное сопротивление (т. е. закоротить его). Затем, установив ползу­нок потенциометра R2 на максимальное сопротивление, уменьшить сопротивление потенциометра R1 (предварительно установленного на максимальную величину) до тех пор, пока якорь реле не притянется, после чего немного повернуть ползунок в обратную сторону, но не доходить до момента отпускания (следует учесть, что для удержания якоря реле необходим гораздо меньший ток, чем для притягивания).

4. Установить заменитель фоторезистора на максимальное сопротивление (в данном случае 500 кОм), а сопротивление R2 уменьшать до тех пор, пока якорь реле не отпустится.

5. Установить фоторезистор и проверить его работу при осве­щении и затемнении; в обоих случаях якорь реле должен отпускать­ся и снова притягиваться.
