Чувствительное устройст­во сигнализации

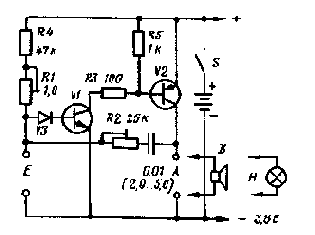

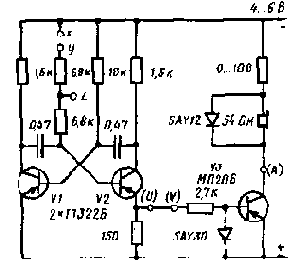

В схеме по рис. 4.54 ток через мультивибратор на транзисто­рах со взаимно дополняющими структурами течет только тогда, когда на транзистор V1 подается напряжение управления. В тем­ноте очень малый остаточный ток течет через транзисторы, имеющие достаточно большой коэффициент усиления, у транзисто­ров ГТ322Б, например, при комнатной температуре в большин­стве случаев он составляет менее 30 мкА. Устройство по рис. 4.54 подает сигнал тревоги, если при напряжении питания 2 В ток увели­чивается примерно на 10 мА (измерено с помощью магнито­электрического прибора), т. е. один аккумулятор RZP2 достаточен для обеспечения работы устройства сигнализации в течение не­скольких месяцев, если, конечно, не будет необходимости в посто­янной подаче сигнала тревоги. В последнем случае заряда этого аккумулятора хватит на 50 ч.

В других случаях применения мультивибратора на транзисто­рах со взаимно дополняющими структурами в первом каскаде устанавливают кремниевый транзистор р-n-р или переставляют германиевый транзистор р-n-р во второй каскад, а кремниевый транзистор — в первый и меняют полярность цепи питания. Если между базой и эмиттером германиевого транзистора ввести резистор сопротивлением около 1 кОм, то его остаточный ток еще вряд ли будет иметь сколько-нибудь значимую силу. Но в рассматриваемой схеме германиевый транзистор — благодаря его низкому пороговому напряжению на входе — установлен в первом каскаде, чтобы напряжение на выводах селенового фото­элемента было достаточно для срабатывания устройства уже при низкой освещенности. Ток, текущий через транзисторы V1 и V2, изменяет напряжение на громкоговорителе и его балластном резисторе (при использовании телефонного капсюля этот резистор не нужен), которое в той же фазе через RС-цепочку обратной связи (R формирует импульсы звуковой частоты) подается на базу транзистора V1 до тех пор, пока не зарядится конденсатор. Тогда выходной ток падает и начинается обратный процесс. При этом конденсатор отбирает ток от транзистора VI в цепь базы.
