Функциональная схема устройства сигнализации о вторжении в квартиру
Сигнальное устройство, принципиальные схемы реле времени и сигнального блока которого показаны на рис. 4.66 и 4.67, может быть быстро собрано с помощью печатных плат по отдельным узлам (на рис. 4.66 S1 — контакт на двери; S2 — контакт быстрого отключения устройства; S3 — переключатель рода работы). Для питания можно использовать десять никелево-кадмиевых аккумуляторов емкостью по 1 А ч каждый или десять батарей на напряжение 1,5 В от карманного фонаря. Для обеспечения длительного режима работы можно применить и свинцовый аккумулятор. Трансформатор для блока питания подойдет от игрушечной железной дороги, его выходное напряжение — 15В.

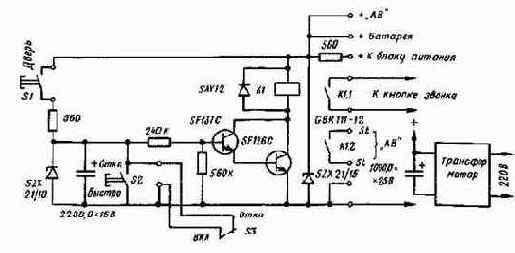

Рис. 4.66. Реле времени, блок питания и цепь включения дверного звонка для устройства сигнализации по рис. 4.65
В устройстве по схеме на рис. 4.66 стабилитрон на 10 В — Д814В, стабилитрон на 15 В — Д814Д, диод, шунтирующий обмотку реле, — КД105Б или Д226Г. Транзисторы могут быть однотипными, П307А или КТ201В.

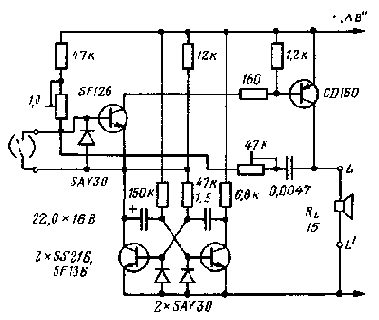

Рис. 4.67. Сигнальный блок для устройства сигнализации по рис. 4.65, обеспечивающий подачу сигнала тревоги при выключении сети
В устройстве по схеме на рис. 4.67 оконечный транзистор должен быть германиевым, p-n-р, лучше всего П214Б или П214В, можно также П213Б, П215. Остальные транзисторы — КТ201 Г или КТ312Б. Диоды — КД105Б или Д220А. Излучателем акустических колебаний могут служить две динамические головки 1ГД-40, катушки котдрых включены синфазно последовательно. Это необходимо в первую очередь для получения сопротивления нагрузки, равного 16 Ом, и номинальной мощности излучателя не менее 2 Вт.
5. ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ
Применение электроники для усовершенствования осветительных приборов, с одной стороны, привлекательно, но, с другой стороны, может быть опасно при питании от сети. Однако есть целый ряд возможностей обойтись в таких случаях низким напряжением, к тому же отпадет необходимость в мощных и, следовательно, дорогих элементах.
5.1. ЛАМПА ДЛЯ ОТХОДА КО СНУ
Сон и темнота — два тесно связанных друг с другом понятия. И мало кому нравится включать полный свет сразу же после пробуждения. Также и при засыпании приятен постепенный переход от света к темноте. Особенно не нравится резкое выключение света засыпающему ребенку. В таких случаях может помочь устройство постепенного выключения света, схема которого представлена на рис. 5.1.
Рис. 5.1. Основная часть устройства постепенного выключения света с индивидуальным источником питания
При нажатии на кнопку 51 (рис. 5.2), служащую для включения устройства и замыкающую точки R и С, конденсатор Cf заряжается через резистор R1, и лампа загорается. Чем больше сопротивление резистора R1 и чем кратковременнее было нажатие, тем быстрее она прекращает светиться (причем в конце горения, яркость быстро падает). Примерно через минуту после окончания свечения лампы в устройстве уже течет ток всего 100 мкА, т. е. механическое выключение не требуется.

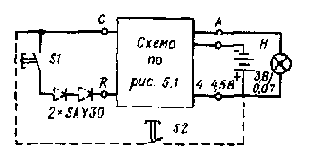

Рис. 5.2. Полная функциональная схема устройства постепенного выключения света с кнопкой Sf для его включения и кнопкой S2 для выключения в любой момент
В основу этой схемы положен принцип зарядки и разрядки конденсатора. По истечении времени т, равного постоянной времени цепочки R1С1, конденсатор Cf заряжается до напряжения, равного примерно 63 %, через время 2т — до 68 % и через время Зт — до 95 % напряжения питания (зарядка происходит по экспоненциальному закону). Разрядка конденсатора С1 осуществляется через резисторы R2, R3 и относительно высокоомный вход транзисторного усилителя, поэтому время разрядки значительно больше времени зарядки. Пока напряжение на входе усилителя остается выше напряжения 0,6 В, представляющего собой пороговое входное напряжение последовательно включенных германиевых транзисторов V1 и V2, через вход течет управляющий ток, равный нескольким мкА. Транзисторы VL..V3 усиливают его настолько, что лампа начинает гореть.
Разбросы параметров схемных элементов позволяют лишь приближенно оценить время ее горения. Так, например, постоянная времени цепочки R1С1 равна около 20 с при Rj = 10 кОм и Ci=2000 мкФ. При номиналах элементов, указанных на рис. 5.1, полная зарядка конденсатора Cf обеспечивает горение лампы в течение 15...30 мин. Для более быстрого выключения лампы необходимо уменьшить сопротивление резисторов R3 или R2.
Все транзисторы должны иметь малый обратный ток Iко (ток коллектора при «открытой» базе). Этому требованию отвечают кремниевые транзисторы; здесь пригодны р-n-р транзисторы KF517 или КТ326, но их входное пороговое напряжение довольно высоко: суммарное пороговое напряжение при последовательном включении транзисторов составляет около 1,2 В. По этой причине на рис. 5.1 указаны германиевые высокочастотные транзисторы ГТ322 советского производства, имеющие относительно малый обратный ток (до 30 мкА). Однако следует помнить, что ток Iко возрастает с повышением температуры, поэтому лампу следует устанавливать на некотором расстоянии от схемы. Транзистор R3 — кремниевый n-р-n транзистор, например, SF126. Усиление транзисторов по току должно составлять от 50 до 100. Для ослабления влияния остаточных токов в схеме предусмотрены резисторы утечки, предотвращающие ложные срабатывания лампы. Резистор R7, например, должен быть настолько малым, чтобы произведение его сопротивления на обратный ток транзисторов VI и У2 (У2 усиливает ток транзистора V11) было меньше 0,5 В при рабочей температуре, в ином случае транзистор УЗ постоянно открыт. Поэтому целесообразно замерить ток батареи, еще остающийся при разряженном конденсаторе С1, если не все транзисторы кремниевые.
Два диода, входящие в полную схему устройства (см. рис. 5.2), поддерживают зарядное напряжение ниже 3 В, если допустимое предельное напряжение конденсатора Cf равно 3 В. С помощью кнопки S2 лампу можно отключить в любой момент.
В устройстве по схеме на рис. 5.1 транзисторы ГТ322Б можно заменить на ГТ308Г.
Транзистор V3 П307А или КТ602А.
В устройстве по схеме на рис. 5.2 диоды КД105Б или КД105В.
Размеры печатной платы для сборки этого устройства могут быть очень малыми 35X50 мм, если выбрать для питания два малогабаритных аккумулятора RZP2, размещаемых в небольшом пластмассовом корпусе вместе с лампой и печатным монтажом. Прозрачные пластины (желательно белого или желтого цвета) можно установить с трех сторон, а одну сторону целесообразно оставить открытой для более интенсивного освещения. Вместо двух аккумуляторов можно установить также одну плоскую батарею для карманного фонаря (однако при этом следует помнить о малости зарядного тока, равного, например, 20 мА, и необходимости принятия мер для ограничения зарядного напряжения примерно до 2,25 В). Использование батареи влечет за собой и изменение размеров корпуса.
5.2. ЛАМПА С СЕНСОРНЫМ ВКЛЮЧЕНИЕМ И ВЫКЛЮЧЕНИЕМ
