Микропереключатель — универсальный элемент для устройств сигнализации

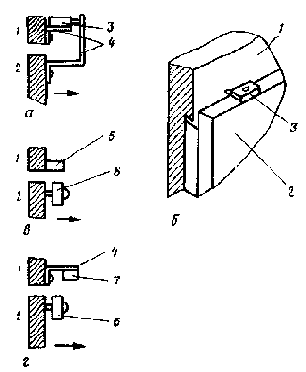

Рис. 4.39. Возможности установки микропереключателя (а, 6) и переклю­чателя со скользящими контактами (в, г) для устройства сигнализации об откры­вании двери или окна (стрелкой показа­но направление их открывания):

1 — стена; 2 — дверь или окно; 3 — микропереключатель; 4 — угольник; 5 — герметический переключатель в качестве нормально замкнутого контакта; 6 — по­стоянный магнит; 7 — герметический пе­реключатель в качестве нормально ра­зомкнутого контакта

Самым простым и в то же время надежным решением дан­ной задачи является применение микропереключателя (рис. 4.38), который позволяет разрывать или замыкать цепи как тока покоя, так и рабочего тока. По сравнению с этим герметический контакт, переключаемый постоянным магнитом, без дополнитель­ных переделок можно использовать только для включения или выключения. При открывании двери или окна он должен пере­ходить из одного конечного положения в другое. Различные варианты установки переключателей показаны на рис, 4.39. Интересные решения позволяет реализовать переключатель со скользя­щими контактами. При открывании двери или окна контакт в этом переключателе испытывает кратковременное воздействие магнит­ного поля постоянного магнита. Это дает возможность произво­дить запуск, например, сигнального устройства с триггером на входе даже при открывании на очень короткое время. При этом можно производить также запоминание сигнала тревоги. Соответ­ствующая схема представлена на рис. 4.40. Здесь может быть использован переключатель со скользящими контактами по рис. 4.39, г. Логический уровень Н появляется на выходе каскада даже при кратковременных замыканиях контакта. Для возврата каскада в исходное состояние достаточно замкнуть нижний контакт.
