Порядок подключения электродов к сигналь­ному устройству по

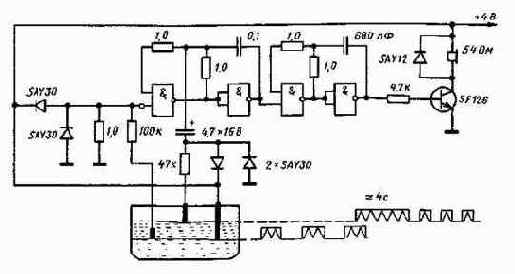

Рис. 4.64. Устройство сигнализации о наполнении ванны, собранное на КМОП-микросхеме (справа внизу показана форма сигнала при подъеме воды до первого и второго уровней)

Рассматриваемое устройство отвечает этому требованию. До тех пор пока вода еще не достигла «нижнего» уровня, течет ток покоя, равный всего лишь примерно 3 мА. Он объясняется связью оконечного каскада с транзистором мультивибратора, на базу которого ток подается только при срабатывании всего устройства. Здесь вместо малогабаритного громкоговорителя с балластным резистором иногда достаточно телефонного капсюля или даже капсюля от слухового аппарата с внутренним сопротивлением от 50 до 200 Ом. Внешний потенциометр регулирования громкости может быть заменен постоянным резистором в соответствии с требуемой громкостью сигнала. Внезапно раздающийся более высокий звук оповещает о том, что вода достигла верхнего Уровня. При дальнейшем наполнении ванны водой частота этого сигнала еще более возрастает, усиливая эффект тревоги (порядок подключения электродов к сигнальному устройству показан на рис. 4.63).

Другая схема сигнального устройства, собранная на КМОП-микросхеме, имеет почти нулевой ток покоя (рис. 4.64). Она представляет собой уже многократно упомянутую здесь микро­схему, содержащую четыре логические ячейки И-НЕ (например, схема CD4011) и образующую схему сдвоенного мультивибра­тора, которая со стороны тактового генератора управляется тремя датчиками. При подъеме воды до нижнего уровня начи­наются колебания обоих типов: тактовый генератор запускает генератор звуковой частоты, который работает прерывисто — в соответствии с этими низкочастотными тактовыми импульсами. То есть на выходе микросхемы появляются «пакеты» звуковой частоты — хорошо слышимое «тикание». При подъеме воды до верхнего уровня тактовая частота заметно изменяется, при этом сначала раздается непрерывное звучание в течение нескольких секунд, пока не зарядится разделительный конденсатор, а затем подаются прерывистые сигналы более высокой частоты.


Схема этого устройства сигнализации предусматривает воз­можность «приема» проводами, ведущими к электродам, помехо-вых импульсов. Возможность появления таких помех ограничивает применение КМОП-микросхем. Однако в большинстве случаев такое устройство располагают вблизи ванны и лишь громкогово­ритель устанавливают там, откуда он хорошо слышен всюду. Иногда целесообразно установить даже два последовательно включенных телефонных капсюля или громкоговорителя. Кроме того, для этой цели пригодно любое универсальное устройство сигнализации с несколькими вводами.

В устройстве по схеме на рис. 4.62 транзисторы ГТ322Б можно заменить на КТ308Б, МП20Б на МП25Б, МП26Б, ГТ402Б. Диод Д226Г или Д226Д. Излучате­лем звуковых колебаний может быть капсюль микротелефона ДЭМ-4м.

В устройстве по схеме на рис. 4.64 могут быть использованы кремниевые диоды КД105Б, КД105В, КД105Г, Д220А, транзистор КТ315Г и интегральная микросхема К176ЛА7.
