Практическая схема устройства сигнализации на КМОП-микросхеме

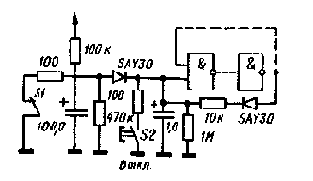

Рис. 4.52. Введение в схему по рис. 4.51 (показана только ее часть) Цепочки самоудержания, обеспечивающей сохранение сигнала тревоги Даже при возвращении контакта в исходное состояние
В устройстве по схеме на рис. 4.50, а транзисторы могут быть КТ312Б и КТ315Г, диод Д226В.
В устройстве по схеме на рис. 4.50, б, можно использовать два элемента 2И-НЕ из четырех интегральной микросхемы К176ЛА7.
В устройстве по схеме на рис. 4.51 полностью используются четыре элемента 2И-НЕ интегральной микросхемы К176ЛА7.
В устройстве по схеме рис. 4.52 используются кремниевые диоды КД105Б или Д220.
4.4.5. Устройства сигнализации
об изменении освещенности и загорании
Повышение или уменьшение освещенности может информировать о многих процессах: об открытии двери шкафа, о появлении света на складе, о загорании в темном помещении, о выходе из строя важного осветительного прибора, о необходимости освещения двора или прихожей вечером или в зависимости от погодных условий и т. д. И в этом случае устройства сигнализации подают, как правило, акустические или оптические сигналы.
В этом разделе рассмотрены только датчики, вначале — несколько схем на основе селеновых фотоэлементов. Такой фотоэлемент можно взять из старого фотоэкспонометра. При относительно небольшом диапазоне освещенности они позволяют получать напряжения, достаточные по меньшей мере для управления режимом работы участка база-эмиттер старых германиевых транзисторов. Из них следует выбирать наиболее высокочастотные, например типа ГТ322, выпускаемые в СССР.
Достаточно простое устройство сигнализации о повышении освещенности показано на рис. 4.53. Транзисторы со взаимно дополняющими структурами и фотоэлемент устанавливают в контролируемом месте, светодиод и батарею — на центральном пункте наблюдения.
Устройство реагирует на довольно малый уровень освещенности, обеспечивая сравнительно резкий переход к свечению. Цепь обратной связи, позволяющей получить скачкообразное выключение диода при снижении освещенности, здесь совсем короткая (показана штриховыми линиями).
При достаточной осве щенности светодиод постоянно излучает свет, а при ее снижении начинает мигать перед выключением. Это позволяет, например, идентифицировать состояние «Темнеет». Очевидна также возможность дополнить это устройство акустическим сигнализатором в виде телефонного капсюля или установить его вместо свето-диода.

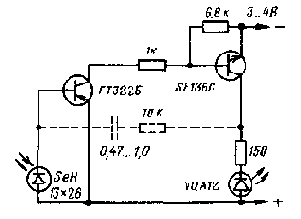

Рис. 4.53. Устройство сигнализации о повышении освещенности. Введение обратной связи (показана штриховыми линиями) обеспечивает мигание свето-диода при снижении освещенности до его выключения
В устройстве по схеме рис. 4.53 фотодиод может быть ФД-1, светодиод — АЛ102А или АЛ102Б.

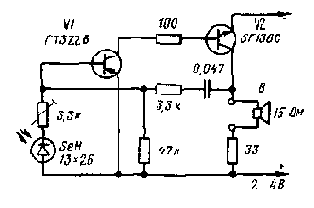

Одним из назначений схемы, показанной на рис. 4.54 и представляющей собой «акустический» вариант схемы по рис. 4.53, является подача сигнала тревоги при выдвижении ящика письменного стола. Ниже дано ее подробное описание, так как, вероятно, многие читатели захотят ее собрать. Она пригодна для подачи предупредительного сигнала, например, при выдвижении ящика или открывании шкафа любопытным ребенком, которые по каким-либо причинам не могут быть постоянно закрыты. Однако условием срабатывания схемы является достаточная освещенность снаружи.
