Если микросхему серии К, выпускаемую с дополнительным радиатором, достать нельзя, то можно осторожно (не прикладывая усилия к самой микросхеме) в охлаждающем ребре просверлить отверстия диаметром 2,2 мм на расстоянии около 2 мм от края. Затем к этому ребру — через слой силиконовой смазки — крепятся две охлаждающие пластины из алюминия, меди или латуни толщиной не менее 1 мм, края которых (осторожно, не изгибая микросхему и не допуская электрического контакта с другими точками) следует отогнуть вверх. Такой радиатор позволяет увеличить выходную мощность микросхемы примерно вдвое. Знание этой мощности позволяет сразу же определить, как характеристики имеющегося громкоговорителя влияют на выходную звуковую мощность и мощность потерь. Так, источник напряжения должен обеспечивать ток 2X500 мА при напряжении 15 В, если при 4-омном громкоговорителе требуется получить мощность 4,5 Вт. Если же достаточна мощность 2 Вт (что практически означает меньшую раскачку выходного каскада), то напряжение может быть снижено до 9 В при токе около 350 мА и внутреннем сопротивлении громкоговорителя 4 Ом или до 12 В при токе около 270 мА и внутреннем сопротивлении 8 Ом, причем микросхема преобразует в тепло мощность лишь 1,5 Вт. Таким образом, есть все данные для расчета источника питания.
Рис. 7.9. Схема простейшей стереофонической звуковоспроизводящей установки, в которой использованы два усилителя по рис. 7.7
Принципиальная схема блока питания, рассчитанная с учетом сказанного выше, показана на рис. 7.8. Выход f предназначен для питания предварительного усилителя, на рис. 7.10, выходы 2...3 — для питания идентичных выходных усилителей по рис. 7.7. Конденсаторы фильтра емкостью по 2200 мкФ обеспечивают достаточно хорошее сглаживание выходного напряжения. Вместе с резистором (проволочным, мощностью около 2 Вт) и конденсатором 1000 мкФ в схеме усилителя они достаточно эффективно подавляют фон сети. Выбор сопротивления резисторов (4,7...10 Ом) определяется компромиссом: чем они больше, тем меньше фон, но меньше и выходная мощность.
Правда, при этом «музыкальная мощность» с ее пиками, энергия которых мала, всегда ниже мощности при раскачке усилителя синусоидальным сигналом.

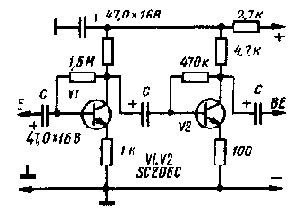

Рис. 7.10. Предварительный УНЧ, компенсирующий подавление сигнала, вносимое регулятором тембра по рис. 7.1 f
Эта простая схема может быть собрана без печатного монтажа. Ее особенностью являются конденсаторы, включенные в цель вторичной обмотки и предназначенные для улучшения баланса мощностей. Такая мера необычна и объясняется здесь лишь типом выбранного трансформатора; ее можно рекомендовать только подготовленным любителям, так как конденсаторы предварительно должны быть проверены на нагрев.

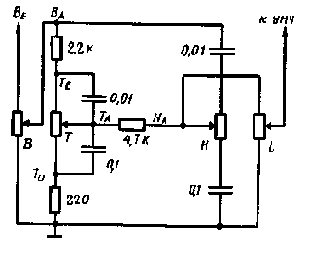

Рис. 7.11. Регулятор тембра для усилителя по рис. 7.7. Потенциометры В, Т, Н имеют сопротивление 10 кОм, потенциометр L — 100 кОм (1 МОм)
Схема включения усилителей, образующих стереофоническую звуковоспроизводящую установку, представлена на рис. 7.9 (на этом рисунке показана только клеммная колодка для подключения магнитофона, проигрывателя или радиоприемника). Регулировку отдельных входов производят следующим образом. Сначала регуляторы громкостей L ставят примерно на четверть их полного угла поворота, подстроечные потенциометры Т — на максимум. Затем медленно вращают оси регуляторов L. Если появляются уже слышимые перерегулирования, то потенциометры Т должны быть заменены потенциометрами большего сопротивления. После этого повторяют проверку, подбирая эти потенциометры по наилучшему звучанию усилителей. Балансный потенциометр В позволяет изменять распределение сигналов между усилителями. Пятиполюсную фишку для подключения этого усилителя можно установить на фольгированном материале, соединив вывод массы с фольгой. Провода (обязательно экранированные) к усилителю и потенциометрам Должны быть минимально возможной длины. До сих пор полоса воспроизводимых частот определялась самими усилителями. Это ограничение может быть устранено подключением к ним схем регулировки, представленных на рис. 7.10 и 7.11.
Большое усиление приводит к тому, что вход устройства принимает и демодулирует сигналы радиовещательных станций, а также фона сети. Для предотвращения этого явления при сборке схемы на печатной плате нельзя допускать касания схемных элементов с фольгой. Усилители следует разместить в корпусе из фольгированного материала, причем фольгу необходимо пайкой электрически соединить с массой схемы.
Для регулировки тембра была выбрана схема по рис. 7.11 в комбинации с предварительным усилителем, показанным на рис. 7.10 (три постоянных резистора в схеме регулирования устанавливаются на печатной плате, конденсаторы припаиваются к потенциометрам). Оба транзистора предварительного усилителя создают высокоомный вход, мало нагружающий источник сигнала и даже компенсирующий высокие напряжения на входе. Кроме того, предварительный усилитель компенсирует потери амплитуды сигнала, обусловленные прохождением его через регулятор тембра. Балансный потенциометр В также спаренный, благодаря чему обе его части могут быть включены навстречу друг другу, причем каждый из его выводов подключается к соответствующему предварительному усилителю. Нормальное положение этого потенциометра — среднее. Изменяя положения потенциометров, можно значительно поднимать или опускать высокие и низкие частоты, воспроизводимые установкой.
8. УСТРОЙСТВА ПОМОЩИ БОЛЬНЫМ И ИНВАЛИДАМ
В социалистическом государстве больные и инвалиды обеспечиваются всем необходимым. Однако могут встретиться особые случаи потери трудоспособности или временного ухудшения здоровья, когда недостаточно медицинского оборудования, выпускаемого промышленностью. В этом разделе дано описание нескольких примеров таких устройств.
8.1. «СВЕТОВОЙ» ЗВОНОК
Для людей с недостатками слуха необходима оптическая сигнализация вместо акустической, подаваемой дверным звонком, причем оптический сигнал должен быть всегда в поле зрения. Частичным решением такой задачи может быть подача оптического сигнала на экран телевизора во время телепередачи.

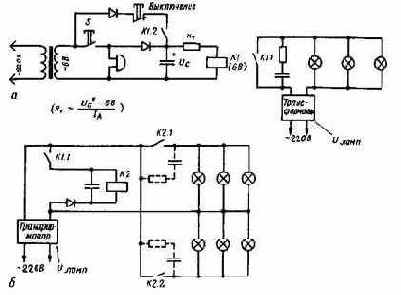

Рис. 8.1. «Световой» звонок с самоблокировкой реле и кнопкой выключения: а — с одним реле; б — с двумя реле, причем промежуточное реле К2 через контакт К1.1 включается при срабатывании схемы, идентичной показанной в варианте а
Одним из решений перехода от акустической системы сигнализации к оптической является использование схемы «Звонок-реле» (рис. 8.1), уже описанной в разделе 4. Через контакты этого реле можно обеспечить питание ламп от отдельного источника, причем благодаря самоблокировке реле, разрываемой с помощью специальной кнопки, горение ламп может продолжаться и после отпускания кнопки звонка. Пример такого решения, при котором токи ламп могут быть «разветвлены» с помощью нескольких контактов реле, показан на рис. 8.1, б. Установкой балластных резисторов, ограничивающих ток, можно обеспечить защиту контактов от скачка тока при включении ламп. Если, например, подаваемое трансформатором напряжение Uламп вдвое больше напряжения, требуемого для лампы, и последовательно с каждой лампой включен резистор RV=Uламп/Iламп(прогр.), то ток включения непрогретой лампы ограничен значением 2. Iпамп, причем каждый балластный резистор должен быть проверен по формуле Pламп =Uламп * Iламп (прогр.)
Рис. 8.2. Управление работой реле с помощью транзистора мультивибратора (схемы мультивибраторов см. в разделе 4)
Чтобы сигнал от ламп был заметен надежно, его нужно сделать мигающим, введя в цепь реле мультивибратор. Здесь могут найти применение и другие схемы, описанные в этой книге. Но нельзя забывать о диоде, включаемом параллельно реле и устанавливаемом встречно току реле. Этот диод должен соответствовать по току, текущему через обмотку реле, так как при закрывании транзистора на диод подается такой же ток, но в обратном направлении (рис. 8.2.).

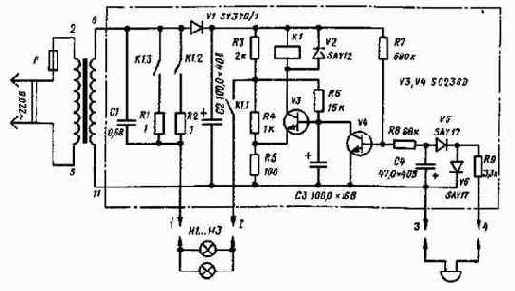

Рис. 8.3. Комбинированное сигнальное устройство LSA2, выпускаемое в ГДР для людей с дефектами слуха
Мультивибратор можно собрать также и без использования транзисторов — на реле, причем номиналы схемных элементов здесь сильно зависят от его типа.
Следует помнить, что разряды на контактах реле создают импульсные помехи, оказывающие влияние на радиоприем в средневолновом диапазоне. Поэтому релейный переключатель более приемлем в отдельном, чем в многоквартирном доме со множеством радиоприемных устройств.
В ГДР специально для людей с дефектами слуха выпускается комбинированное сигнальное устройство LSA2 (рис. 8.3), подключаемое параллельно дверному звонку (с напряжением питания от 6 до 9 В). Его установка очень проста и может быть выполнена практически каждым (рис. 8.4). При нажатии на кнопку звонка лампы ритмически зажигаются в течение 15...30 с.
В устройстве по схеме на рис. 8.3 транзисторы V3 и V4 могут быть КТ312Б или КТ315Г. Диод К! КД205Б или Д242Б. Диод V2 Д220 или КД105Б, КД105В, Д226Б. Диоды V5 и V6 Д105Б.

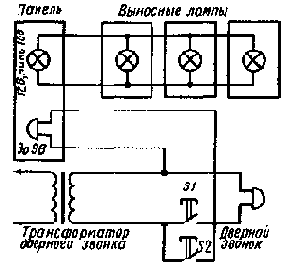

Рис. 8.4. Подключение устройства LSA2 к имеющемуся дверному звонку; Sf — кнопка на двери в квартиру; S2 — кнопка звонка на двери в дом
