Разделительный уси­литель

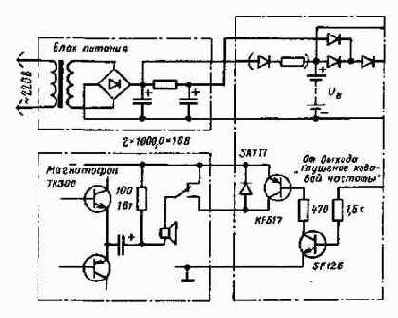

Рис. 8.16. Блок питания с узлом обеспечения резерва хода и усилитель устройства глушения кодовой частоты

Индикация записи и состояния. Кроме пятиполюсного гнезда для подключения микрофонного выхода магнитофона и двухпо­люсного штекера для подключения канала громкоговорителя «говорящие часы» оснащены также гнездом для включающего микрофона MDO12. Благодаря этому процесс записи можно пре­рывать как угодно часто с помощью выключателя микрофона. В конце каждого объявления времени примерно на 1 с (это время не критично) нажимают на клавишу «Микрофон» на передней панели, благодаря чему в канал микрофона подают кодовую часто­ту 5 кГц. Перекрестные помехи, создаваемые сначала этой частотой даже при отпущенной клавише, удалось устранить с помощью разделительного каскада (рис. 8.15). Уровень кодовой частоты устанавливается с помощью балластного резистора, он должен быть несколько выше выходного напряжения микрофона. Блок записи кроме разделительного каскада и клавиши содержит также четыре светодиода, предназначенных для функционального конт­роля. Они подключены к выходам «20 с», «100 с», «300 с» и «900 с». Свечение всех четырех светодиодов означает, что сейчас будет выдан сигнал. Такая дополнительная нагрузка микросхем обычно не предусмотрена, поэтому каждый их экземпляр необходимо проверять по уровню выходного сигнала (в ином случае сопро­тивление балластного резистора должно быть увеличено).

После сброса всех делителей, который осуществляется с по­мощью второго микровыключателя с доступом только изнутри, выдача первого сигнала, благодаря использованию делителя 3:1, обеспечивается уже через 500 с с точностью 2 с (сброс произво­дится лишь до делителя «20 с»). Это необходимо учитывать при пуске программы на неделю, т. е. запуск должен производиться за 8 мин 20 с до полной четверти часа (если «говорящие часы» не должны объявлять дату или если кассета не меняется, то их нельзя останавливать).

Блок питания, резерв хода и оконечный каскад глушения кодовой частоты.
Для сборки блока питания может быть исполь­зован обычный звонковый трансформатор типа КТ07. Сетевой кабель подключен к клеммной колодке, выключатель сети не поставлен. Номинальное напряжение 6 В выпрямляется мостом Граетца, на выходе которого стоит зарядный конденсатор и RС-фильтр. Эти элементы расположены на четвертой плате.

Напряжение 5 В, необходимое для работы ТТЛ-микросхемы, и минимальное напряжение для обеспечения резерва хода полу­чают делением низкого напряжения, как это показано на схеме рис. 8.16. Для перекрытия периодов выхода электросети из строя длительностью примерно до 20 мин (это значение взято из опыта) предусмотрен 6-вольтовый никелево-кадмиевый аккумулятор ем­костью 450 мА-ч. Через ограничительный резистор он заряжается от зарядного конденсатора примерно до 6,5 В при номинальном напряжении сети. Работая в качестве источника напряжения, акку­мулятор отдает ток около 10 мА, в остальное время происходит его зарядка током максимум 20 мА. Такой режим работы аккуму­лятора не совсем соответствует техническим условиям на него, поэтому при разработке новой схемы это следует учесть. При работе от аккумулятора напряжение питания ТТЛ-микросхем было ниже 5 В, однако граничное напряжение при проверке их работо­способности составило примерно 3,6 В.
