Листовка N 117
РАДИОТЕХНИЧЕСКАЯ КОНСУЛЬТАЦИЯ ПРИ ЦЕНТРАЛЬНОМ РАДИОКЛУБЕ СССР
ПРОСТЫЕ РЕФЛЕКСНЫЕ ПРИЕМНИКИ НА ТРАНЗИСТОРАХ
Увеличение чувствительности простых любительских приемников прямого усиления при- небольшом числе транзисторов обычно достигается применением принципа рефлексного усиления, при котором один и тот же каскад используется для усиления сигналов как высокой, так и низкой частоты. Приемники, собранные по рефлексной схеме, обеспечивают уверенный прием местных или удаленных мощных радиостанций на телефонный наушник, а иногда и громкоговорящий прием на электромагнитную головку прямого излучения.

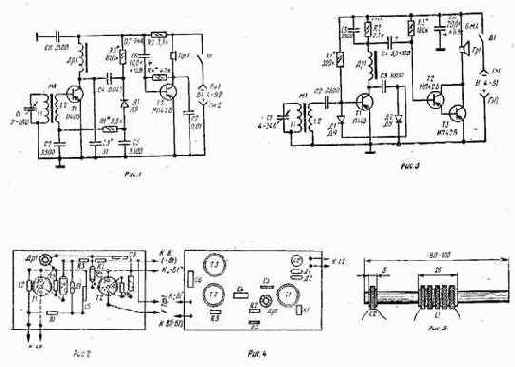

На рис. 1 приведена принципиальная схема двухтранзисторного рефлексного приемника прямого усиления 1 — V — 2. Вот как он работает. В колебательном контуре L1C1 магнитной антенны МА под действием электромагнитных волн возникает ток .. высокой частоты. Если собетвенная частота контура совпадает с частотой принимаемой радиостанции, то ток в контуре и напряжение на нем имеют наибольшее значение. Для согласования низкого входного сопротивления транзистора 77 с высоким резонансным сопротивлением контура служит катушка связи L2. Конденсатор С2 замыкает нижний (по схеме) вывод катушки L2 на эмиттер транзистора T1 по высокой частоте.
Усилитель высокой частоты собран на транзисторе 77 по схеме с общим эмиттером. Смещение на базу этого транзистора подается через резисторы Rl, R3, R2 и прямое сопротивление диода Д1. По высокой частоте нагрузкой усилителя является дроссель Др1, с которого усиленное напряжение сигнала ВЧ через разделительный конденсатор С4 подается на детектор Д1.
Нагрузка детектора — входное сопротивление транзистора 77. В результате детектирования через переход эмиттер — база этого транзистора протекает низкочастотная составляющая тока в цепи детектора. Для повышения коэффициента передачи детектора Д1 последний работает при небольшом отпирающем токе, равном току смещения в цепи базы транзистора 77.
