РАДИОПРИЕМНИК НА РУКЕ


РАДИОЛЮБИТЕЛИ РАССКАЗЫВАЮТ, СОВЕТУЮТ, ПРЕДЛАГАЮТ



РАДИОПРИЕМНИК

НА РУКЕ

Миниатюрными транзисторными радиоприемниками давно уже трудно кого-нибудь удивить. Для таких изделий созданы даже специальные микросхемы. Так что самодеятельному конструктору в этой области негде стало развернуться.

И все же радиолюбителю из Одессы Виктору Варскому удалось создать оригинальный громкоговорящий радиоприемник, оформленный в виде наручных часов с ремешком. Причем выполнен он на широкораспространенных транзисторах, поскольку из-за низкого напряжения питания, используемого в конструкции, применение интегральных микросхем в ней неприемлемо.

Кроме того, транзисторы и другие навесные элементы можно расположить на печатной плате практически любой конфигурации, диктуемой задуманной формой корпуса, чего нельзя сказать о микросхемах, размеры которых соизмеримы с габаритами всего радиоприемника.

Радиоприемник, собранный по схеме прямого усиления 3-V-2 (рис. 1), обеспечивает громкоговорящий прием двух фиксированно настроенных станций в диапазоне средних волн (программы «Проминь»—1,248 МГц и «Маяк» — 0,550 МГц) и одной в диапазоне длинных волн (первая программа Всесоюзного радио — 0,235 МГц).

Питается устройство от двух аккумуляторов Д-0,1 напряжением 2,5 В, причем его работоспособность сохраняется при снижении напряжения до 1,8 В. Выходная мощность — около 30 мВт, а потребляемый ток — не более 8 мА.

Элементы радиоприемника, кроме аккумуляторов, выключателя питания и переключателя тембра, размещены на плате (рис. 2) из фольгированного стеклотекстолита толщиной 1 мм. Высота монтажа вместе с динамической головкой составляет 10 мм. Масса конструкции — около 55 г.

Прием сигналов радиостанции средневолнового диапазона, работающей на частоте 1,248 МГц, осуществляет колебательный контур.L1C1, состоящий из катушки L1 и подстроечного конденсатора С1. В этом случае переключатель SA1 разомкнут и находится в положении 1.

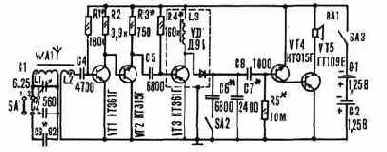

Рис. 1. Принципиальная схема радиоприемника.

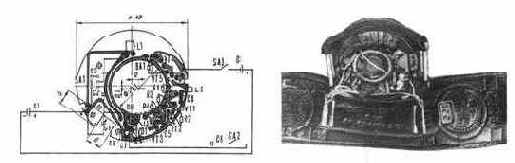

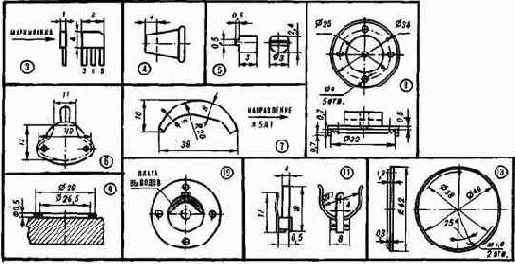

Рис. 2. Печатная плата и расположение элементов в корпусе радиоприемника.
