УСЛОВНЫЕ ГРАФИЧЕСКИЕ И БУКВЕННЫЕ
Почти все УОС, все изделия радиоэлектроники и электротехники, изготавливаемые промышленными организациями и предприятиями, домашними мастерами, юными техниками и радиолюбителями, содержат в своем составе определенное количество разнообразных покупных ЭРИ и элементов, выпускаемых в основном отечественной промышленностью. Но за последнее время наблюдается тенденция применения ЭРЭ и комплектующих изделий зарубежного производства. К ним можно отнести в первую очередь ППП, конденсаторы, резисторы, трансформаторы, дроссели, электрические соединители, аккумуляторы, ХИТ, переключатели, установочные изделия и некоторые другие виды ЭРЭ.
Применяемые покупные комплектующие или самостоятельно изготавливаемые ЭРЭ обязательно находят свое отражение на принципиальных и монтажных электрических схемах устройств, в чертежах и другой ТД, которые выполняются в соответствии с требованиями стандартов ЕСКД.
Особое внимание уделяется принципиальным электрическим схемам, которые определяют не только основные электрические параметры, но и все входящие в устройства элементы и электрические связи между ними. Для понимания и чтения принципиальных электрических схем необходимо тщательно ознакомиться с входящими в них элементами и комплектующими изделиями, точно знать область применения и принцип действия рассматриваемого устройства. Как правило, сведения о применяемых ЭРЭ указываются в справочниках и спецификации — перечне этих элементов.
Связь перечня комплектующих ЭРЭ с их условными графическими обозначениями осуществляется через позиционные обозначения.
Для построения условных графических обозначений ЭРЭ используются стандартизованные геометрические символы, каждый из которых применяют отдельно или в сочетании с другими. При этом смысл каждого геометрического образа в условном обозначении во многих случаях зависит от того, в сочетании с каким другим геометрическим символом он применяется.
Стандартизованные и наиболее часто применяемые условные графические обозначения ЭРЭ в принципиальных электрических схемах приведены на рис. 1. 1.
Эти обозначения касаются всех комплектующих элементов схем, включая ЭРЭ, проводники и соединения между ними. И здесь важнейшее значение приобретает условие правильного обозначения однотипных комплектующих ЭРЭ и изделий. Для этой цели применяются позиционные обозначения, обязательной частью которых является буквенное обозначение вида элемента, типа его конструкции и цифровое обозначение номера ЭРЭ. На схемах используется также дополнительная часть обозначения позиции ЭРЭ, указывающая функцию элемента, в виде буквы. Основные виды буквенных обозначений элементов схем приведены в табл. 1.1. Обозначения на чертежах и схемах элементов общего применения относятся к квалификационным, устанавливающим род тока и напряжения,. вид соединения, способы регулирования, форму импульса, вид модуляции, электрические связи, направление передачи тока, сигнала, потока энергии и др. В настоящее время у населения и в торговой сети находится в эксплуатации значительное количество разнообразных электронных приборов и устройств, радио- и телевизионной аппаратуры, которые изготавливаются зарубежными фирмами и различными акционерными обществами. В магазинах можно приобрести различные типы ЭРИ и ЭРЭ с иностранными обозначениями. В табл. 1. 2 приведены сведения о наиболее часто встречающихся ЭРЭ зарубежных стран с соответствующими обозначениями и их аналоги отечественного производства. Эти сведения впервые публикуются в таком объеме.

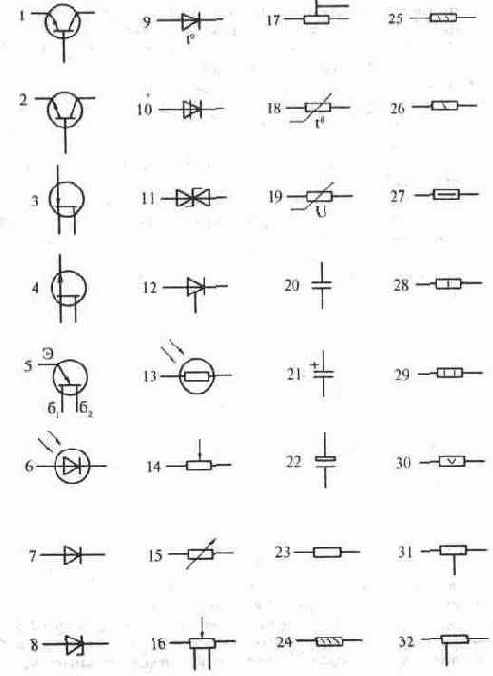

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации 1— транзистор структуры р- n-р в корпусе, общее обозначение; 2— транзистор структуры п-р-п в корпусе, общее обозначение, 3 — транзистор полевой с p-n-переходом и п каналом, 4 — транзистор полевой с p-n-переходом и р каналом, 5 — транзистор однопереходный с базой п типа, б1, б2 — выводы базы, э — вывод эмиттера, 6 — фотодиод, 7 — диод выпрямительный, 8 — стабилитрон (диод лавинный выпрямительный) односторонний, 9 — диод тепло-электрический, 10 — тиристор диодный, стираемый в обратном направлении; 11 — стабилитрон (диодолавинный выпрямительный) с двусторонней проводимостью, 12 — тиристор триодный. 13 — фоторезистор, 14 — переменный резистор, реостат, общее обозначение, 15 — переменный резистор, 16 — переменный резистор с отводами, 17 — построечный резистор-потенциометр; 18 — терморезистор с положительным температурным коэффициентом прямого нагрева (подогрева), 19 — варистор, 20 — конденсатор постоянной емкости, общее обозначение, 21 — конденсатор постоянной емкости поляризованный; 22 — конденсатор оксидный поляризованный электролитический, общее обозначение; 23 — резистор постоянный, общее обозначение; 24 — резистор постоянный с номинальной мощностью 0, 05 Вт; 25 — резистор постоянный с номинальной мощностью 0, 125 Вт, 26 — резистор постоянный с номинальной мощностью 0, 25 Вт, 27 — резистор постоянный с номинальной мощностью 0, 5 Вт, 28 — резистор постоянный с номинальной мощностью 1 Вт, 29 — резистор постоянный с номинальной мощностью рассеяния 2 Вт, 30 — резистор постоянный с номинальной мощностью рассеяния 5 Вт; 31 — резистор постоянный с одним симметричным дополнительным отводом; 32 — резистор постоянный с одним несимметричным дополнительным отводом;

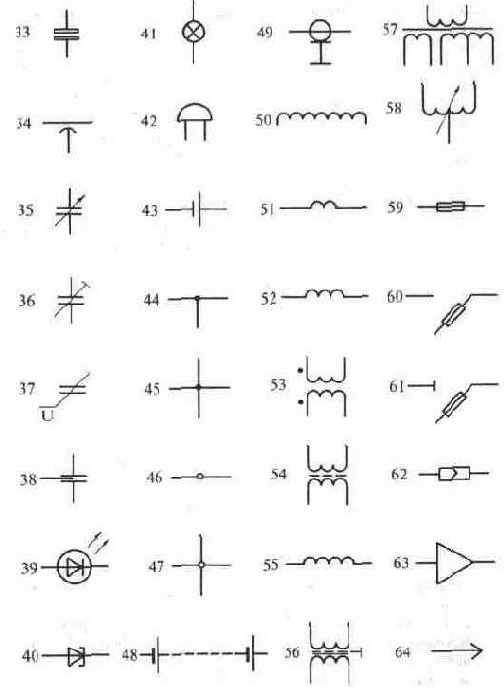

Рис 1. 1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации 33 — конденсатор оксидный неполяризованный, 34 — конденсатор проходной (дуга обозначает корпус, внешний элекрод), 35 — конденсатор переменной емкости (стрелка обозначает ротор); 36 — конденсатор подстроечный, общее обозначение 37 — варикап. 38 — конденсатор помехоподавляющий; 39 — светодиод, 40 — туннельный диод; 41 — лампа накаливания осветительная и сигнальная 42 — звонок электрический 43 — элемент гальванический или аккумуляторный; 44 — линия электрической связи с одним ответвлением; 45 — линия электрической связи с двумя ответвлениями; 46 — группа проводов, подключенных к одной точке электрическою соединения. Два провода; 47 — четыре провода, подключенных к одной точке электрическою соединения; 48 — батарея из гальванических элементов или батарея аккумуляторная; 49 — кабель коаксиальный. Экран соединен с корпусом; 50 — обмотка трансформатора, автотрансформатора, дросселя, магнитного усилителя; 51 — рабочая обмотка магнитного усилителя; 52 — управляющая обмотка магнитного усилителя; 53 — трансформатор без сердечника (магнитопровода) с постоянной связью (точками обозначены начала обмоток); 54 — трансформатор с магнитодиэлектрическим сердечником; 55 — катушка индуктивности, дроссель без магнитопровода; 56 — трансформатор однофазный с ферромагнитным магнитопроводом и экраном между обмотками; 57 — трансформатор однофазный трехобмоточный с ферромагнитным магнитопроводом с отводом во вторичной обмотке; 58 — автотрансформатор однофазный с регулированием напряжения; 59 — предохранитель; 60 — предохранитель выключатель; б/ — предохранитель-разъединитель; 62 — соединение контактное разъемное; 63 — усилитель (направление передачи сигнала указывает вершина треугольника на горизонтальной линии связи); 64 — штырь разъемного контактного соединения;
Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических радиотехнических и автоматизации 65 — гнездо разъемною контактного соединения, 66 — контакт разборного соединения например с помощью зажима 67 — контакт неразборного соединения, например осуществленного пайкой 68 — выключатель кнопочный однополюсный нажимной с Замыкающим контактом самовозвратом 69 — контакт коммутационного устройства размыкающий, общее обозначение 70 — контакт коммутационного устройства (выключателя, реле) замыкающий, общее обозначение.
Выключатель однополюсный. 71 — контакт коммутационного устройства переключающий, общее обозначение. Однополюсный переключатель на два направления. 72— контакт переключающий трехпозиционный с нейтральным положением 73 — контакт замыкающий без самовозврата 74 — выключатель кнопочный нажимной с размыкающим контактом 75 — выключатель кнопочный вытяжной с замыкающим контактом 76 — выключатель кнопочный нажимной с возвратом кнопки, 77 — выключатель кноночный вытяжной с размыкающим контактом 78 — выключатель кнопочный нажимной с возвратом посредством вторичного нажатия кнопки, 79 — реле электрическое с замыкающим размыкающим и переключающим контактами, 80 — реле поляризованное на одно направление тока в обмотке с нейтральным положением 81 — реле поляризованное на оба направления тока в обмотке с нейтральным положением 82 — реле электротепловое без самовозврата, с возвратом посредством вторичного нажатия кнопки, 83- разъемное однополюсное соединение 84 — гнездо пятипроводного контактного разъемного соединения, 85 штырь контактного разъемного коаксиального соединения 86 — гнездо контактною соединения 87 — штырь четырехпроводного соединения, 88 гнездо четырехпроводного соединения 59 — перемычка коммутационная размыкающая цепь Таблица 1.1. Буквенные обозначения элементов схем

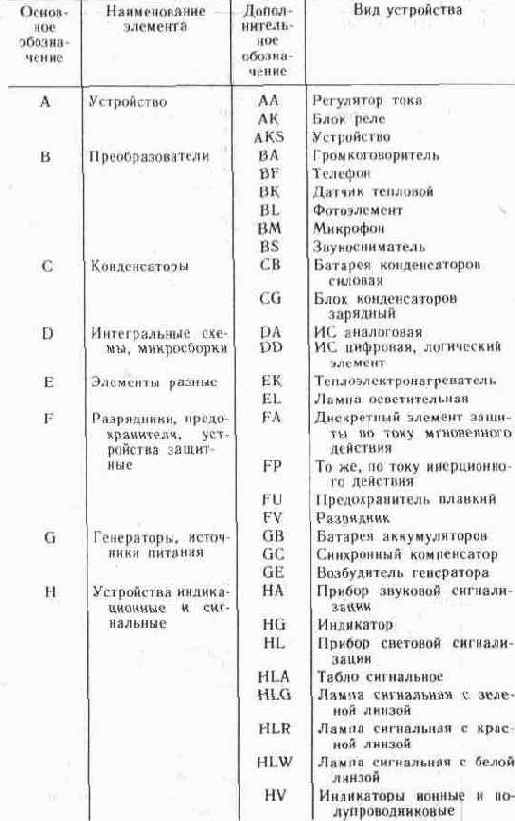

Продолжение табл.1.1

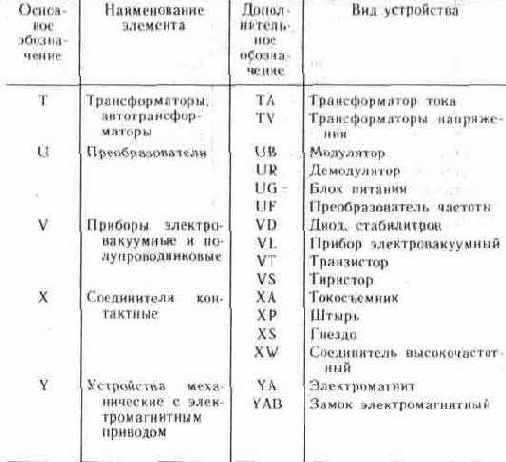

Окончание табл. 1.1

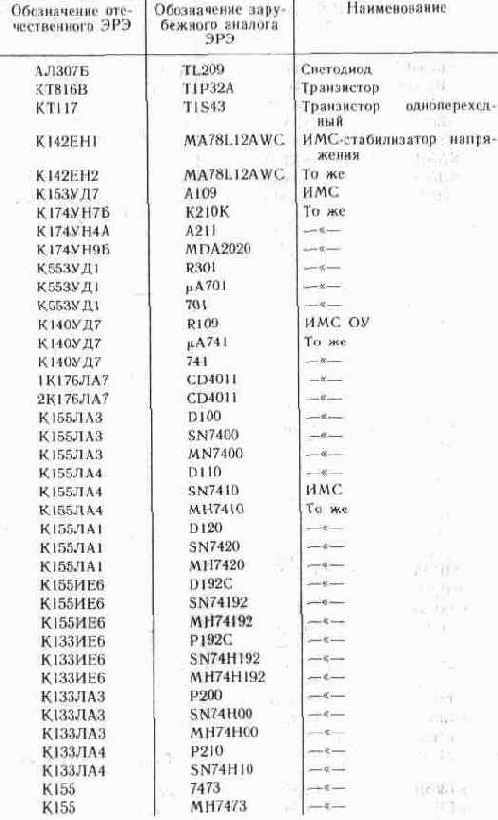

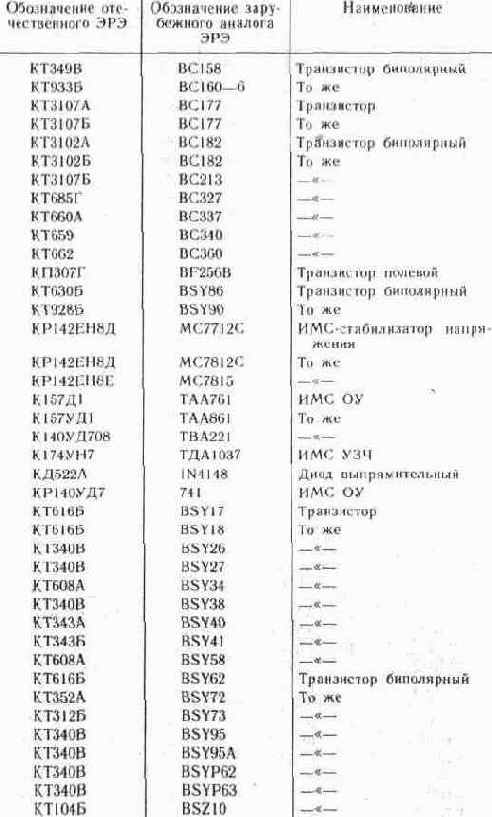

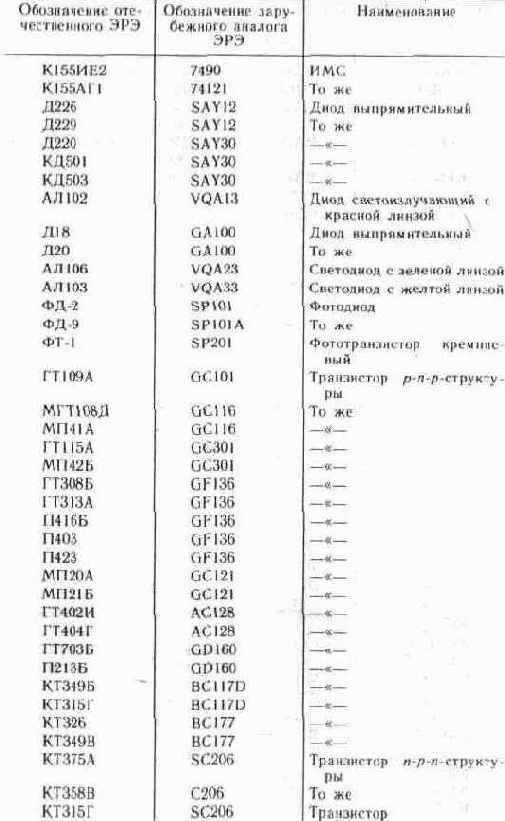

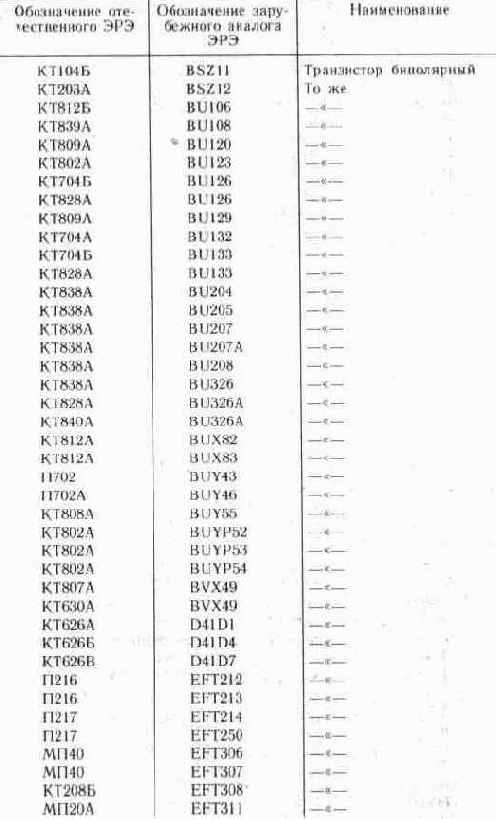

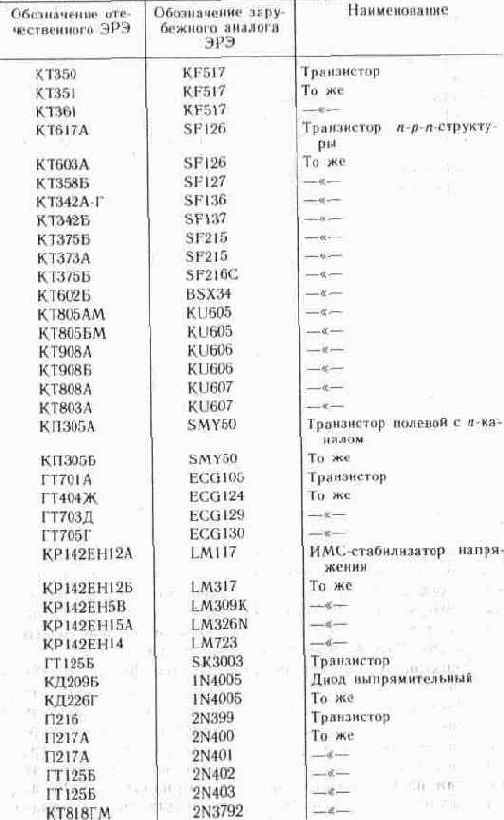

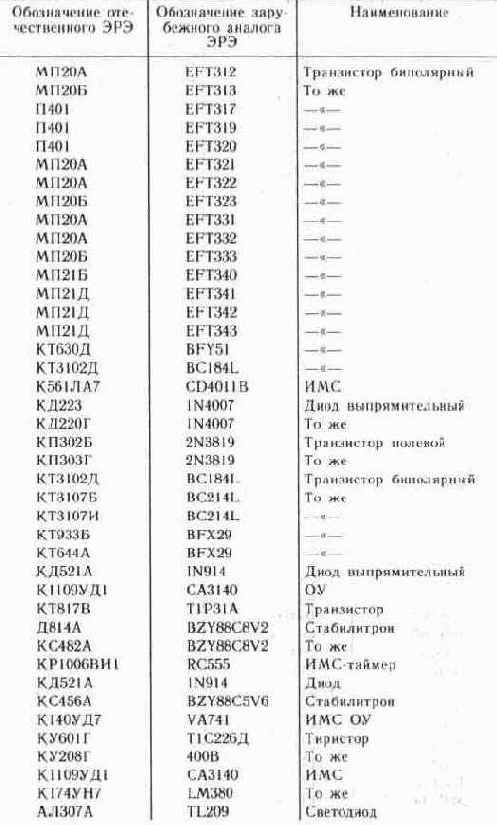

Таблица 1.2. Отечественные аналоги зарубежных электрорадиоэлементов
Продолжение табл. 1. 2
Продолжение табл. 1.2
Продолжение табл. 1.2
. Продолжение табл. 1.2
Продолжение табл.1. 2
Продолжение табл. 1.2

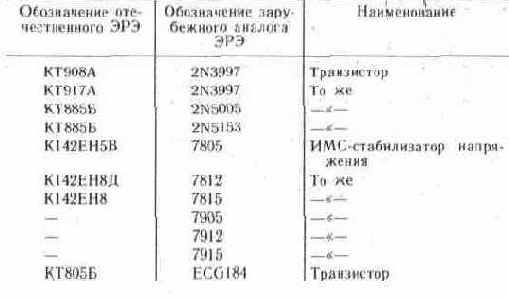

Окончание табл.1. 2
