МАЛОГАБАРИТНОЕ


ОХРАННОЕ УСТРОЙСТВО

С ДИСКРЕТНЫМ УПРАВЛЕНИЕМ

Данное электронное охранное устройство, собранное на ППП и микросхемах, предназначено для установки на входных дверях жилых и производственных помещений и может эксплуатироваться в условиях УХЛ, ХЛ и В. Работает охранное устройство от сети переменного тока напряжением 220 В частотой 50 Гц. При этом электропитание ИМС осуществляется стандартным номинальным напряжением 5 В.

Рассматриваемое охранное устройство может быть использовано также для блокировки открывания обычных врезных и накладных механических замков, устанавливаемых па наружных и внутренних дверях охраняемых объектов бытового и хозяйственною назначения, например на садово-огородных участках. При этом может быть обеспечена дополнительная защита открывания дверей, так как даже при наличии необходимого ключа замок невозможно открыть без знания пятизначного кода. Это достигается незначительной конструктивной доработкой, например врезного механического замка, заключающейся в установке дополнительного стопорного устройства, работающего от маломощного тягового электромагнита или от заменяющего его электромагнитного реле. Эта работа вполне доступна начинающему радиолюбителю в своей лаборатории.

Охранное устройство может быть рекомендовано также для установки на воротах гаражей и складских помещений при эксплуатации в условиях повышенной влажности (до 98%) и при температуре окружающей среды от —35 до 45 °С.

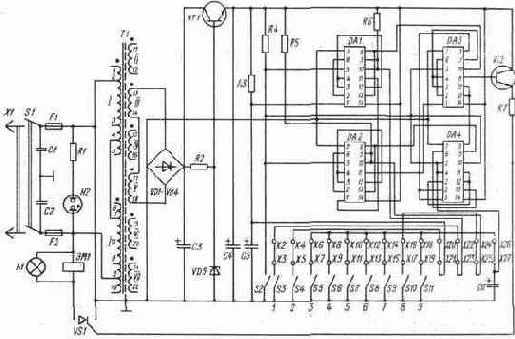

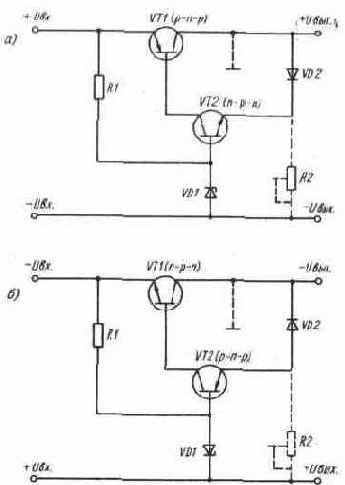

Устройство, принципиальная схема которого изображена на рис. 2.18, характеризуется высокими электрическими параметрами и техническими характеристиками, повышенной надежностью, долговечностью и устойчивостью к внешним механическим нагрузкам, в том числе вибрациям, потребляет малую мощность при работе и имеет сравнительно небольшие размеры. Это обеспечивается достаточно простым схемно-техническим решением и удобным конструктивным исполнением. Технология изготовления устройства определяется возможностями радиолюбителя, оснащением его домашней мастерской.

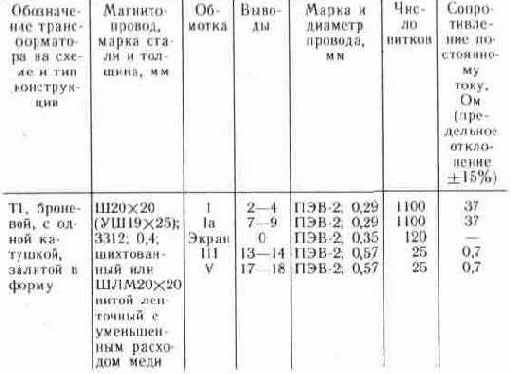

Комплектующие ЭРИ, входящие в схему охранного устройства, являются неотъемлемой частью системы, в которую дополнительно входят механический замок врезной или накладной конструкции, стопорное устройство защелки, ИМ, который приводится в действие от электромагнита или соленоида.
