ОХРАННОЕ УСТРОЙСТВО С УНИВЕРСАЛЬНЫМ ВЫХОДОМ


С УНИВЕРСАЛЬНЫМ ВЫХОДОМ

Данное охранное устройство, устанавливаемое на разнообразных объектах бытового и промышленного назначения, отличается от других подобных устройств практически неограниченными возможностями подключения исполнительных электронных и электромеханических устройств и приборов различного принципа действия. К ним в первую очередь относятся устройства звукового оповещения с параллельным включением громкоговорителей мощностью 5 Вт и более, световые или комбинированные звуковые и световые сигнализаторы, тяговые магниты, соленоиды, электротехнические механизмы. Рассматриваемое охранное устройство может выдавать с помощью ИМ сигналы необходимого вида.

Это электронное охранное устройство, целиком выполненное на ППП и ИМС, предназначено для работы в помещениях и закрытых объемах, а также на открытых площадках в условиях УХЛ при жестких воздействиях внешних климатических и механических нагрузок. Устройство устойчиво работает при температуре окружающей среды от —30 до 50 °С, при относительной влажности воздуха до 93% при температуре до 25 °С и пониженном атмосферном давлении до 5 мм рт. ст.

Охранное устройство может устанавливаться в жилых помещениях в городах, поселках, на садово-огородных и приусадебных участках, в офисах, гаражах, складах, хозяйственных постройках, на подвижном транспорте, яхтах, катерах и многой другой личной и частной собственности.

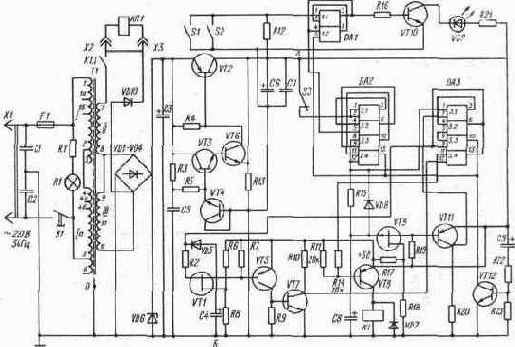

Принципиальная электрическая схема охранного устройства приведена на рис. 2. 9. Устройство изготавливается промышленным способом на государственном предприятии в виде системы предупредительной сигнализации, в комплект поставки которой входят самостоятельные сборочные единицы, узлы и блоки: БП, БЭ, сигнальные цепи и исполнительные устройства. Как видно из схемы, БП в свою очередь состоит из входных цепей, сетевого понижающего трансформатора питания Т1, выпрямительного устройства, собранного по мостовой схеме, емкостного фильтра, СНПТ и защитного устройства.

На входе охранного устройства установлены плавкий предохранитель F1, обеспечивающий защиту входных цепей от перегрузок и коротких замыкании, которые возможны при ошибках в монтаже и из-за неисправности комплектующих ЭРИ и ЭРЭ; индикаторная лампа H1 тлеющего разряда, сигнализирующая о готовности устройства к эксплуатации и о том, что напряжение переменного тока подано на сетевой трансформатор T1; однополюсный переключатель В1 типа «тумблер» для включения питания сети; электрический соединитель X1 типа «вилка» с электрическим кабелем длиной не менее 1, 5 м;

емкостный сетевой фильтр, собранный на конденсаторах С1 и С2, защищающий от помех, которые проникают в сеть питания.

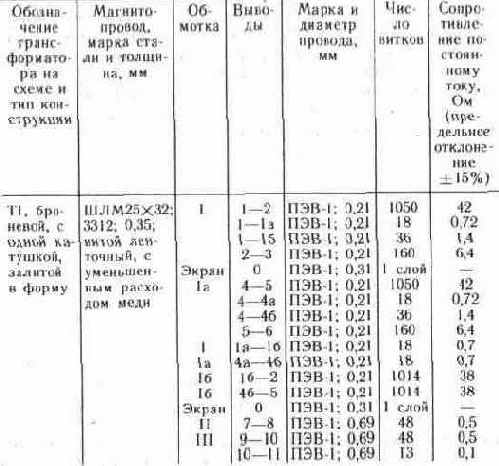

Сетевой понижающий трансформатор питания 77 унифицированной конструкции серии ТН изготавливается на броневом магнитопроводе типа ШЛ, активная площадь поперечного сечения которого должна быть не менее 8 см2.
