Экспорт чертежей


Если вы хотите сохранить чертеж или передать файл в другое приложение, то можно выбрать следующие форматы: *.EMF , *.BMP и *.GIF

18

Экспорт в файл *.EMF
Чертеж может быть сохранен в графический векторный формат с расширением *.EMF. Экспорт выбирается в меню Файл. Этот формат позволяет получить высокое качество, многие графические приложения поддерживают импорт EMF и могут его конвертировать в другие форматы, но далеко не все. При сохранении будет вызван диалог, позволяющий выбрать имя файла и директорию назначения. Параметры файла устанавливаются автоматически.

Экспорт в файлы *.BMP и *.GIF
Вы можете выбрать выходной формат файла BMP или GIF, который обеспечивает лучшее сжатие и меньший размер файла. нежели BMP, но BMP поддерживается практически любыми текстовыми и графическими приложениями. Рекомендуется использовать формат GIF.

Цвет (только для файлов BMP)
Выбирайте черно-белое изображение для уменьшения размера файла. Цветное изображение применяется ТОЛЬКО в том случае, если действительно нужны различные цвета, например, при сохранении чертежа с рисунками и формой. Черно-белое изображение в формате *.BMP, занимающее 500 Kб, при сохранении в цвете займет около 12 Мб при том же самом разрешении, создание такого файла уже требует времени! Даже если чертеж выполнен в цвете, все равно можно сохранить его как черно-белый для экономии места на диске.

Разрешение

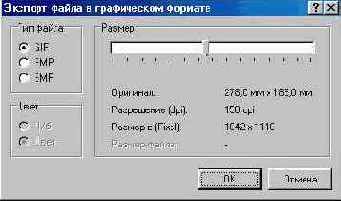

При помощи движка в окне экспорта файлов, вы можете выбрать необходимое разрешение выходного файла в пределах от 20 до 300 dpi. Кроме разрешения в dpi, отображаются размеры чертежа в миллиметрах, размеры в пикселах и занимаемый файлом объем в килобайтах.

Для сохранения файла нажмите OK, откроется диалог сохранения, где вы можете выбрать директорию для сохранения файла и его имя.

Примечание переводчика: Всегда выбирайте разрешение для BMP не ниже 300dpi, пусть даже файл займет большой объем. Вы всегда сможете конвертировать этот файл в другой формат, при этом качество останется прежним, а объем резко уменьшится, для черно-белых изображений очень хорошо подходит формат TIF CCITT G4 (Fax 4). К примеру, файл *.BMP, занимающий объем 1,124374 Мб после конвертации в TIF CCITT G4 занял объем 4,232 Кб, то есть более, чем в 250 раз меньше. но при том же качестве изображения.
