Диод VD3 позволяет предохранить разряд
Диод VD3 позволяет предохранить разряд аккумуляторов через цепи зарядного устройства при отключении его от сети 220 В. При заряде аккумуляторов НКГЦ-0,45 током 45 мА резистор R3 необходимо уменьшить до величины, при которой светодиод светится полной яркостью. Проверку зарядного устройства лучше проводить при подключении вместо аккумуляторов измерительных приборов и эквивалентной нагрузки (рис. 5.14), минимальная величина которой для четырех аккумуляторов определяется по закону Ома: R = U/I = 4/0,026 =150 Ом, где U - напряжение на разряженных аккумуляторах (у основной массы аккумуляторов эта величина составляет один вольт на элемент).
Рис. 5.14. Эквивалентная нагрузка для настройки зарядного устройства При пользовании зарядным устройством необходимо следить за временем, так как приведенная схема хотя и снижает вероятность получения аккумулятором избыточного заряда (за счет ограничения напряжения стабилитроном), однако полностью такой возможности, при очень большом времени заряда, не исключает. А если у вас нет проблем с памятью, то это простое и малогабаритное устройство поможет сэкономить деньги. Вторая схема бестрансформаторного зарядного устройства (рис. 5.15) предназначена для одновременного заряда двух аккумуляторов типа НКГЦ-0,45 (НКГЦ-0,5). Здесь обеспечивается асимметричный режим заряда, что позволяет продлить срок службы аккумуляторов. Заряд производится током 40...45 мА в течение одной полуволны сетевого напряжения. В течение второй полуволны, когда соответствующий диод закрыт, элемент G1 (G2) разряжается через резистор R4 (R5) током 4,5 мА.

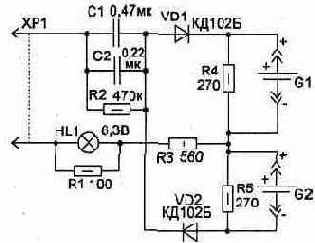

Рис. 5.15 Заряд аккумуляторов G1 и G2 происходит поочередно, так, например, в течение положительной полуволны заряжается G1 (G2 — разряжается). Такое построение схемы позволяет осуществлять процесс заряда аккумуляторов в независимости друг от друга, и любая неисправность одного из них не нарушит заряд другого. Для индикации наличия сетевого напряжения в схеме используется миниатюрная лампа HL1 типа СМН6.3-20 или аналогичная.
