ПРОСТАЯ АНТЕННА ДЛЯ ДАЧИ
Многие проводят свой отпуск летом на даче. Городскому жителю трудно долго обходиться без привычного телевизора. Для некоторых он стал уже членом семьи.
Для качественной работы телевизора необходима направленная согласованная антенна на нужный диапазон частот. В некоторых местах пригорода стоят ретрансляторы и, имея направленную антенну, можно выбрать, от какого источника лучше принимать сигнал (он будет идти на разных частотах). Направленная антенна также снижает уровень помех на входе телевизора при приеме сигнала.
От выбора типа антенны и аккуратности ее изготовления зависит уровень входного сигнала телевизора, а это определяет качество изображения, его контрастность, наличие цвета. Для того чтобы максимум мощности принятого антенной сигнала был направлен в кабель и поступил на вход телевизора — необходимо, чтобы волновое входное сопротивление антенны было согласовано с кабелем.
К сожалению, комнатные и наружные антенны типа "волновой канал" нуждаются в настройке по приборам, и поэтому их изготовление в домашних условиях не рекомендуется, хотя они и являются наиболее эффективными.

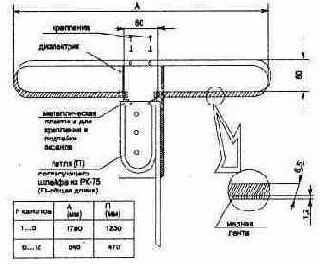

Конструкция простейшей телевизионной антенны в виде петлевого вибратора приведена на рис. 7.12.
Рис. 7.12. Вариант конструкции антенны
Эта антенна является достаточно широкополосной, чтобы принимать сразу несколько каналов, но в зависимости от номеров принимаемых каналов размеры у нее должны быть разные. Это связано с тем, что телевизионные частоты между 1...5 и 6...12 каналами имеют окно и получается большая разница по частоте между поддиапазонами (49... 100 МГц и 175...227 МГц), что затрудняет ее согласование.
Антенна выполняется из медной ленты, трубки или другого металлического профиля. При этом надо учитывать, что высокочастотные токи распространяются в тонком слое поверхности металла. Поэтому не имеет значения, взята трубка или брусок для изготовления антенны, — важен только наружный диаметр. Так, если для антенны используется металлическая полоса, ее ширина берется примерно в 1,5 раза больше рекомендуемого диаметра, а уголок — того же размера, что и диаметр.
Телевизионная антенна может выполняться из любого металла: меди, латуни, бронзы, стали, алюминия и др., а поверхность ее должна быть ровной и гладкой.
Стальная антенна получится тяжелой, а также будет ржаветь, что ухудшит ее параметры. Наиболее часто промышленностью изготавливаются антенны из алюминиевых сплавов, но у них на поверхности образуется окисная плохопроводящая пленка и по своим электрическим параметрам они уступают медным и латунным. Места подключения коаксиального кабеля к элементам антенны нужно герметизировать для защиты от влаги. Лучше для этих целей подойдут пластифицированные эпоксидные смолы. Во избежание коррозии антенну после сборки и подключения кабеля окрашивают в несколько слоев, предварительно обезжирив поверхность. При этом могут использоваться краски с хорошими диэлектрическими свойствами и способностью противостоять климатическим воздействиям, например автомобильную эмаль, нитроэмали, а в крайнем случае подойдут и масляные краски. Для согласования 292-Омного волнового сопротивления самой антенны с 75-Омным кабелем служит шлейф. Волновое сопротивление и обычное не следует путать — его можно замерить только специальными высокочастотными приборами. Использовать вместо 75-Омного кабеля 50-Омный недопустимо, так v.ay. это может привести к появлению ряби и повторов на экране, что значительно ухудшит качество изображения. Определить, какое волновое сопротивление имеет ваш кабель, можно по его размерам, воспользовавшись рекомендациями, приведенными в предыдущей статье. Возникшие на экране повторы могут быть вызваны не только отражением сигнала в кабеле из-за плохого согласования, но и из-за того, что он отражается от высоких зданий или сооружений и приходит на вход антенны с небольшой задержкой относительно основного сигнала. В этом случае направление антенны можно изменить так, чтобы при очень незначительном ухудшении основного изображения пропал отраженный сигнал, — антенна ориентируется не на максимум сигнала, а на минимум отраженной помехи.
