СПРАВОЧНЫЙ ЛИСТОК №1: МАРКИРОВКА КОНДЕНСАТОРОВ И РЕЗИСТРОВ
Для малогабаритных конденсаторов и резисторов кроме полной маркировки часто используют кодированное обозначение, которое состоит из букв и цифр, определяющих для конденсаторов: ТКЕ, номинальную емкость, допустимое отклонение емкости от номинала, рабочее напряжение (рис. 8.1) для резисторов: номинал сопротивления, допуск отклонения сопротивления от номинала (рис. 8.2).
Примеры маркировки номиналов конденсаторов и сопротивлений даны в таблице 8.1. На самих конденсаторах могут использоваться русские и латинские буквы для обозначения множителя величины:
П или р — пикофарады (10^(-12) Ф); Н или n — нанофарады (10^(-9) Ф);
М или (J,— микрофарады (10^(-6) Ф); И или m —миллифарады(10^(-3) Ф);
Ф или F — фарады.
Эти буквы используются в качестве запятых при указании дробных значений емкости, например: ЗНЗ или ЗnЗ — 3300 пФ (в резисторах аналогично).
Воспользовавшись таблицами 8.2...8.4, можно определить ТКЕ, допуск и максимальное рабочее напряжение для конденсаторов.
В таблице 8.5 приведен буквенный код для определения допуска отклонения номинала резистора. В скобках даны старые кодовые обозначения, использовавшиеся до 1980 года.

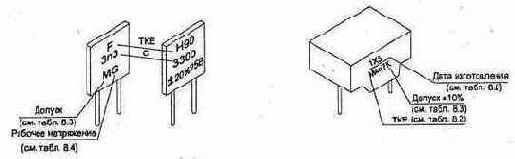

Рис. 8.1. Примеры кодового и полного обозначения номиналов конденсаторов
Рис. 8.2. Примеры маркировки резисторов
Таблица 8.1
| Полное обозначение |
Сокращенное обозначение |
|||||||
| Единицы измерения |
Обозн. един. измер. |
Предел. номинал емкости, сопротив. |
Пример обозн. на схеме |
Пример обозн. на детали |
Предел. Номинал емкости, сопротив. |
Обозн. един. измер. |
Единицы измерения |
к о н д е н с а т о р ы |
| ПИКОФАРАДЫ |
пф |
до 9100 |
1,5 |
1р5 |
до 91 |
Р или П |
ПИКОФАРАДЫ |
|
| 15 |
15П |
|||||||
| 150 |
Н15 |
от 0,1 до 91 |
n или Н |
НАНОФАРАДЫ |
||||
| 1500 |
1Н5 |
|||||||
| МИКРОФАРАДЫ |
мкф |
от 0,01 и выше |
0,015 мк |
15Н |
||||
| 0,15 мк |
М15 m15 |
от 0,1 и выше |
m или М |
МИКРОФАРАДЫ |
||||
| 1.5 |
1М5 |
|||||||
| 15 мк |
15М |
|||||||
| 100 |
100М |
|||||||
| ОМЫ |
Ом |
до 999,9 |
0,47 |
Е47 R47 |
до 99,9 |
Е или R |
ОМЫ |
р е з и с т о р ы |
| 4,7 |
4Е7 4R7 |
|||||||
| 47 |
47Е |
|||||||
| 470 |
470R К47 |
|||||||
| КИЛООМЫ |
кОм |
до 999,9 |
от 0,1 до 99,9 |
К |
КИЛООМЫ |
|||
| 4,7 к |
4К7 |
|||||||
| 47 к |
47К |
|||||||
| МЕГООМЫ |
МОм |
до 999,9 |
470К |
470к М47 |
||||
| от 0,1 до 99,9 |
М |
МЕГООМЫ |
||||||
| 4,7 М |
4М7 |
|||||||
| 47 М |
47М |
|||||||
| ГИГАОМЫ |
10м |
до 999,9 |
470 М |
G47 |
от 0,1 до 99,9 |
G |
ГИГАОМЫ |
|
| 4,7 Г |
4G7 |
|||||||
| 47 Г |
47G |
|||||||
| ГЕРАОМЫ |
ТОм |
1,0 |
470 Г |
Т47 |
до 1,0 |
Т |
ТЕРАОМЫ |
|
| 1,0 Т |
1ТО |
Таблица 8.2
| Обозначение ТКЕ конденсаторов | ||
| Полное обозначение группы ТКЕ | Вид маркировки | |
| Буква кода | Цвет корпуса или цвет первого марк. знака | |
| П210 | - | синий |
| П100 | А | синий |
| П60 | G | синий |
| П33 | N | серый |
| МП0 | С | голубой |
| М33 | Н | голубой |
| М47 | М | голубой |
| М75 | L | голубой |
| М150 | Р | красный |
| М220 | R | красный |
| М330 | S | красный |
| М470 | Т | красный |
| М750 | V | красный |
| М1500 | U | зеленый |
| М2200 | K | зеленый |
| М3300 | Y | зеленый |
| Н10 | В | оранжевый |
| Н30 | D | оранжевый |
| Н50 | Х | оранжевый |
| Н70 | Е | оранжевый |
| Н90 | F | оранжевый |
Таблица 8.3
| Допустимое отклонение емкости от номинала | |||
| Допуск,% | Буквенное обозначение | Допуск, % | Буквенное обозначение |
| ±0,001 | Е | ±2,0 | 5(Л) |
| ±0,002 | L | ±5,0 | I (И) |
| ±0,005 | R | ±10 | К (С) |
| ±0,01 | Р | ±20 | М(В) |
| ±0,02 | U | ±30 | N(Ф) |
| ±0,05 | Х | -10+30 | Q |
| ±0,1 | В (Ж) | -10+50 | Т(Э) |
| ±0,25 | С (У) | -10+100 | Y(Ю) |
| ±0,5 | D(Д) | -20 +50 | S(Б) |
| ±1,0 | F(P) | -20 +80 | Z (А) |
| Допустимое отклонение номинала резистора | |
| Допуск, % | Код |
| ±0,1 | В (Ж) |
| ±0,25 | С (У) |
| ±0,5 | D(Д) |
| ±1 | F(P) |
| ±2 | G(Л) |
| ±5 | I(И) |
| ±10 | К (С) |
| ±20 | N(В) |
| ±40 | - |
| Рабочее напряжение конденсаторов | |
| Напр., В | Код |
| 1 | I |
| 1,6 | R |
| 2,5 | М |
| 3,2 | А |
| 4,0 | С |
| 6,3 | В |
| 10 | D |
| 16 | Е |
| 20 | F |
| 25 | G |
| 32 | Н |
| 40 | S |
| 50 | J |
| 63 | К |
| 80 | L |
| 100 | N |
| 125 | Р |
| 160 | Q |
| 200 | Z |
| 250 | W |
| 315 | Х |
| 350 | T |
| 400 | Y |
| 450 | U |
| 500 | V |
Эти же коды используются и на других деталях, например микросхемах.
Таблица 8.6
| Год | Код |
| 1983 | R |
| 1984 | S |
| 1985 | Т |
| 1986 | U |
| 1987 | V |
| 1988 | w |
| Год | Код |
| 1989 | X |
| 1990 | A |
| 1991 | В |
| 1992 | С |
| 1993 | D |
| 1994 | Е |
| Год | Код |
| 1995 | F |
| 1996 | Н |
| 1997 | J |
| 1998 | К |
| 1999 | L |
| 2000 | N |
| Месяц | Код |
| Январь | 1 |
| Февраль | 2 |
| Март | 3 |
| Апрель | 4 |
| Май | 5 |
| Июнь | 6 |
| Июль | 7 |
| Август | 8 |
| Сентябрь | 9 |
| Октябрь | 0 |
| Ноябрь | N |
| Декабрь | D |
