Схемотехника радиоприемников. Практическое пособие


Глава 1. Основные положения


Схемотехника радиоприемников. Практическое пособие.

Глава 1. Основные положения

Прежде всего нужно отметить принципиальное различие между приемниками с рабочими частотами до 50 МГц, с одной стороны, и более высокочастотными приемниками-с другой. Согласно рис. 1.1 первые испытывают воздействие довольно мощных входных сигналов и поэтому должны обладать высокой помехоустойчивостью, в то время как их чувствительность играет незначительную роль.

С увеличением частоты мощность поступающих на вход приемника полезных сигналов и уровень внешних (индустриальных и атмосферных) шумов уменьшаются, так что на частотах свыше 50 МГц можно использовать приемники с худшей динамической характеристикой и постепенно возрастающей (в соответствии с рис. 1.2) чувствительностью.

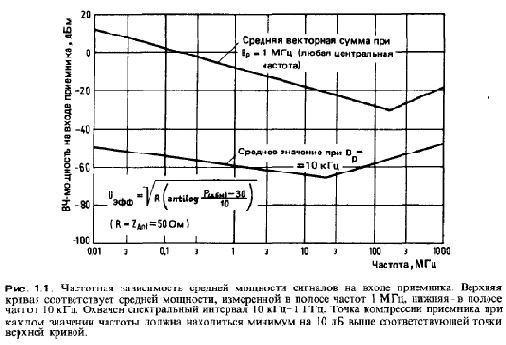

Точка компрессии КР, т.е. абсолютная граница практически линейной динамической характеристики приемника, при каждом значении частоты должна находиться по меньшей мере на 10 дБ выше соответствующей точки верхней кривой на рис. 1.1, представляющей значения средней мощности в широкой полосе частот; можно также принять, что связанная с интермодуляционными составляющими третьего порядка очень важная “точка пересечения” IP1/3 расположена на 10... 20 дБ выше КР. Наряду с этим рекомендуется субоктавная ВЧ-селекция; другими словами, следует по возможности применять полосовые фильтры с отношением граничных частот не более 2:1.

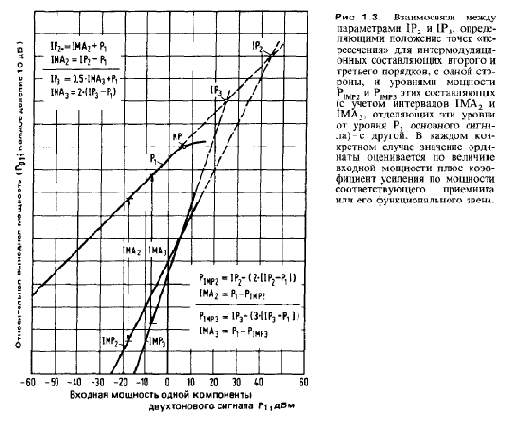

При этих допущениях обеспечивается достаточно надежное подавление пиковых всплесков мощности (прежде всего на частотах < 15 МГц), часто возникающих в вечернее время. Рис. 1.3 помогает понять критерии помехоустойчивости приемников.

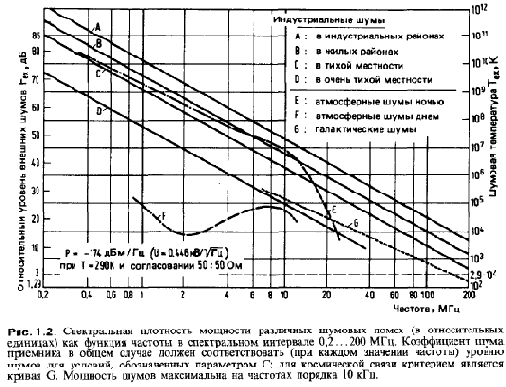

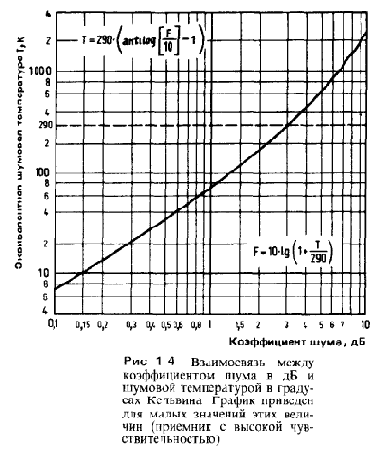

Коэффициент шума приемника FRX в общем случае нужно ориентировать на значения относительной мощности внешних шумов FЕХ для условий С (рис. 1.2). При FRX = FЕХ уровень шума RF на выходе приемника эффективно становится на 3 дБ выше, чем в отсутствие внешних шумов. Таким образом, значение FRX, выбранное из условия FRX = FЕХ-3 дБ, достаточно мало; следует, однако, обратить внимание на дополнительный вклад в FRX, возникающий в результате затухания в антенном фидере.
