7. Вспомогательная несущая с ft, = 45 МГц для смесительного детектора берется непосредственно от ОКГ.
В книге данного объема невозможно дать полное функциональное и схемотехническое описание этого сложного синтезатора. Поэтому мы, к сожалению, вынуждены ограничиться описанием его отдельных узлов и блоков: сюда относятся рассматриваемые в разд. 10.1 (в совершенно определенном аспекте) критичные по ВЧ и линейности звенья; они представляют и самостоятельный интерес, в то время как “все остальное”-это схемы обработки цифровых сигналов и уже известные нам из гл. 3 ВЧ-селекторы, широкополосные усилители и двойные балансные смесители.
10.1. Гетеродин и схемы обработки его сигнала

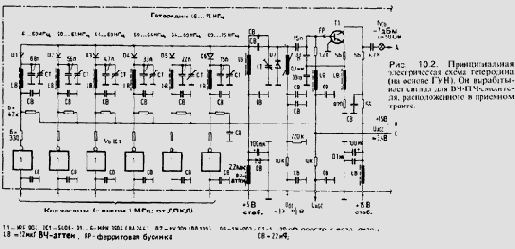

Прежде всего рассмотрим ГУН-гетеродин с частотным диапазоном 46...75 МГц, принципиальная электрическая схема которого представлена на рис. 10.2.
Грубая настройка частоты гетеродина на один из шести подциапазонов осуществляется с помощью ДПКД. Частотозадающими элементами для каждого поддиапазона являются конденсаторы постоянной емкости и подстроечные конденсаторы, подключаемые через коммутирующие диоды D1...6. Последние в свою очередь управляются выходными сигналами шести инвертирующих ТТЛ-формирователей с открытым коллектором (IC1); каждый из формирователей при высоком уровне напряжения на своем входе (5 В) и соответственно низком уровне (О В) на выходе обеспечивает протекание через соответствующий диод прямого тока величиной около 12 мА. В каждый момент времени открыт лишь один из диодов, а к пяти остальным приложено запирающее напряжение 15 — 5 = 10 В.
Точная подстройка частоты гетеродина осуществляется с помощью варикапа D7, который управляется регулирующим напряжением Uoc (Us), поступающим с выхода петлевого фильтра. Элементы СТ и L = 0,1 мкГ (индуктивность контура), включенные параллельно D7, определяют полный частотный диапазон 46...75 МГц гетеродина. Контурная катушка выполнена в виде медной ленты, “выжженной” на керамическом трубчатом каркасе диаметром около 13 мм и длиной 30 мм; ее подстройка осуществляется вне гетеродина с помощью специального лазерного устройства.
