Схемотехника радиоприемников. Практическое пособие


Глава 6. Широкополосные трансформаторы


Эти апериодические согласующие элементы служат для преобразования (трансформации) импедансов, перехода от несимметричных однофазных цепей к симметричным парафазным, суммирования или вычитания мощностей. В зависимости от назначения и применения они изготавливаются или с обычными обмотками, или с обмотками в виде двухпроводных линий, как правило, на кольцевых ферритовых сердечниках с относительно высокой магнитной проницаемостью. Ниже представлены структуры, которые наиболее часто встречаются в приемных устройствах.

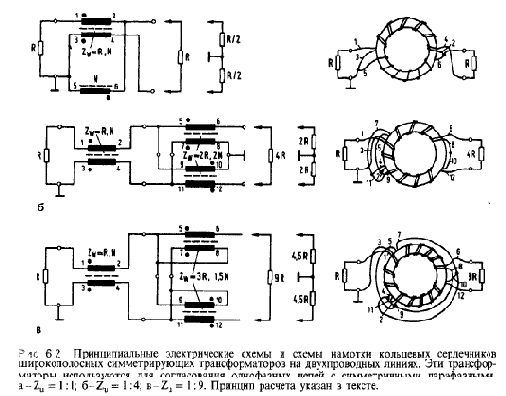

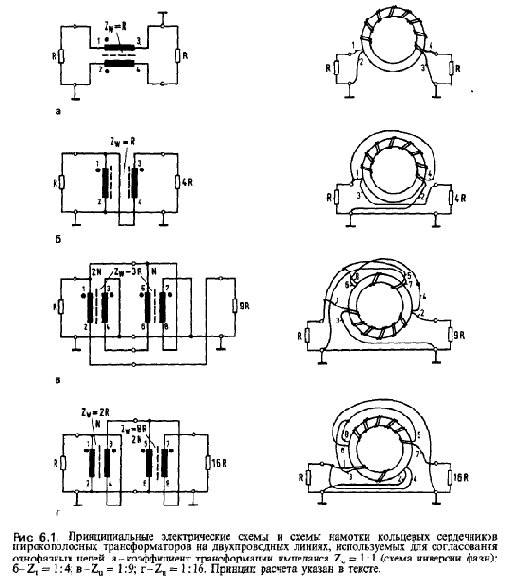

Сначала рассмотрим трансформаторы на двухпроводных линиях. Коэффициенты трансформации импеданса для таких трансформаторов могут быть только квадратами целых чисел: I2, 22, З2 и т. д. (т.е. 1:1, 1:4, 1:9 и т.д.). На рис. 6.1 приведены принципиальные электрические схемы и схемы намотки сердечников для четырех трансформаторов, используемых для согласования несимметричных однофазных цепей, а на рис. 6.2 - аналогичные схемы для трех трансформаторов-преобразователей несимметричного однофазного входа к симметричному парафазному выходу.

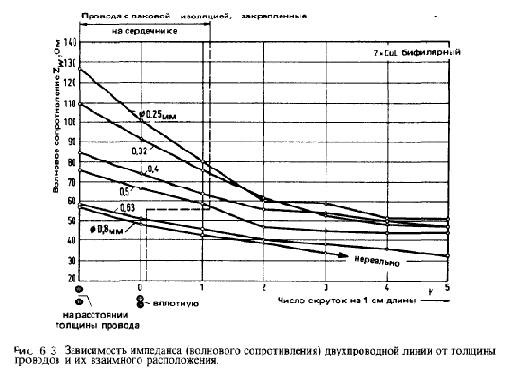

Отмеченные на этих рисунках значения волнового сопротивления Zw линий реализуются с помощью кривых, приведенных на рис. 6.3; N, 2N и т. д. - относительные числа витков обмоток в конструкциях с использованием нескольких линий. При работе на нагрузку с полным сопротивлением < 500 Ом диапазон рабочих частот таких трансформаторов может достигать 10 октав.

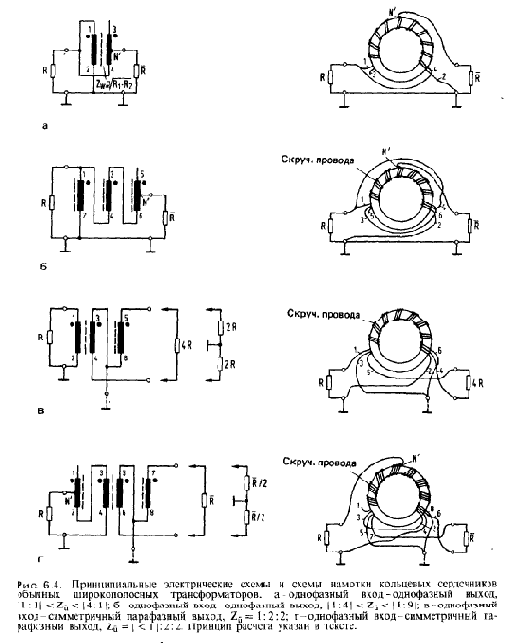

Обычные трансформаторы допускают реализацию с любым значением коэффициента трансформации импеданса. Отношение числа витков обмоток трансформатора Nu, необходимое для согласования высокоомного R' и низкоомного R импедансов, определяется по формуле nu = O R'/R. На рис. 6.4 приведены принципиальные электрические схемы и схемы намотки сердечников для обычных трансформаторов двух типов:

  1. с несимметричным однофазным входом и выходом (а, б)

  2. с несимметричным однофазным входом и симметричным парафазным выходом (в, г).

Диапазон рабочих частот таких трансформаторов может достигать пяти октав (при R', R < 250 Ом).
