Схемотехника радиоприемников. Практическое пособие


Глава 9. Широкополосный тракт на 1...30 МГц с ПЧ =45 МГц


Рассматриваемая ниже схема приемника заимствована из SSB-трансивера для радиотелефонной связи, устанавливаемого на военных самолетах (США). Данную систему, рассекреченную по всей вероятности весной 1983 г., можно считать последней представительницей технологического поколения радиотехнических систем, в которых еще можно было “увидеть” отдельные функциональные элементы; в той области применения, откуда “пришла” эта схема, внедряются все более и более сложные гибридные модули с абсолютно непостижимой внутренней организацией, причем стремление к предельной миниатюризации является лишь одним из факторов, обусловливающих этот процесс.

Схемотехнически относительно простой супергетеродинный приемник с одним преобразованием частоты имеет очень интересные технические характеристики: IР3 = +25 дБм, КР = + 5 дБм, F = 8 дБ, RF = - 132 дБм и DB3 = 105 дБ, причем, как видно из значения коэффициента шума, в приемном тракте используется усилитель ВЧ (с коэффициентом усиления по мощности 6 дБ). Приведенные характеристики реализуются на частотах ? 10 МГц; на более низких частотах в связи с высоким уровнем внешних шумов обеспечивается постепенное уменьшение чувствительности приемника (максимально на 30 дБ) с целью улучшения его помехоустойчивости (F » 40 дБ и IР3 » + 55 дБм при f = 1 МГц); это вполне допустимая мера, если учесть обычно строго заданное положение антенны приемника, к тому же всегда можно оставить чувствительность приемника на прежнем (предельном) уровне и в низкочастотной области спектра, если возникнет такая необходимость.

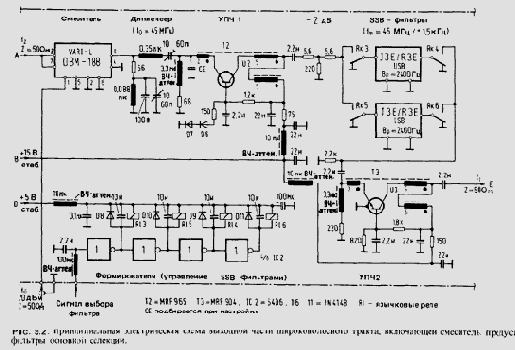

В гл. 10 рассматриваются принцип построения и схемы некоторых критических по ВЧ модулей синтезатора частоты, используемого для настройки данного приемника, а в разд. 12.2-схема усилителя системы АРУ со смесительным детектором в его тракте ПЧ; с учетом последней из названных схем мы полностью “просмотрим” весь сигнальный тракт этого приемника от разъема подключения антенны до блока обработки НЧ сигнала.

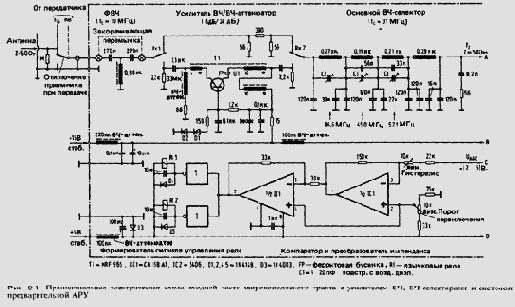

9.1. Тракт ВЧ и система предварительной АРУ
