ИНСТРУМЕНТЫ, ПРИСПОСОБЛЕНИЯ И ПРИБОРЫ


Домашнему электрику в его ра­боте не обойтись без небольшого набора стандартных инструмен­тов и нескольких несложных са­модельных приспособлений.

Так, для сборки и разборки резьбовых соединений, в корпусах приборов и в электрических кон­тактах потребуются комплекты отверток и гаечных ключей, а также пассатижи. Для нарезания резьбы понадобятся метчики, плашки, сверла по металлу, воро­ток для метчиков, плашкодержа-тель. При зачистке изоляции и соединении проводов необходимы монтажный нож, боковые кусач­ки (бокорезы), электрический паяльник.

При резке, опиливании металла и пластмассы не обойтись без но­жовки по металлу, напильников, небольших тисочков. Для проби­вания в стенах канавок и гнезд под провода, выключатели, розет­ки следует иметь монтажное зу­било, шлямбур, молотки, сверла с твердосплавными режущими кромками. И, конечно, домашне­му электрику придется весьма трудно без электродрели и элект­роточила.

В наборе полезно иметь при­способления для сварки алюми­ниевых жил электрических про­водов, резак для резки листового материала (гетинакса, текстоли­та, алюминия), а также приборы для контроля электрической цепи и наличия в ней напряжения (омметр, индикатор напряжения, контрольная лампа).

Безопасность и качество рабо­ты находятся в прямой зависимости от состояния инструмента. Поэтому последний должен быть исправным, удобным в обраще­нии, а режущий инструмент — острым и правильно заточенным.

Не рассматривая здесь «обыч­ные» инструменты и приспособ­ления: отвертки, молотки, паяль­ники и т. д., — расскажем не­много о простых приборах для определения наличия напряже­ния в электрической сети и для проверки целостности сети.

Указатели ц индикаторы нап­ряжения. Эти приборы приме­няются электромонтерами для определения наличия напряже­ния в электрической сети, на то­конесущих частях приборов и устройств, для нахождения фаз­ного провода ни контактах уста­новочных элементов электропро­водки.
Принцип действия индика­тора основан на свечении неоно­ вой лампы при ттротекании через нее емкостного тока. Для ограни­чения тока неоновой лампы и предотвращения перехода тлею­щего разряда в пробои последо­вательно с лампой включают ре­зистор сопротивлением порядка 1 МОм. Порог зажигания лампы не менее 90 В.

При работе с индикатором для приведения его в действие необ­ходимо коснуться рукой его кон­тактной головки. Ток, протекаю­щий при этом через тело чело­века, при напряжении сети 220 В составит доли мА, не пред­ставляя для человека никакой опасности.

Отечественная промышленность выпускает несколько типов индикаторов. На рис. 1 показан индикатор-отвертка типа ИНО-70 (индикатор бывает в продаже в магазинах «Свет»). Недостатком подобных индикаторов является то, что с их помощью нельзя о г-личить нейтраль от фазного про­вода, имеющего обрыв, или опре­делить принадлежность проводов к одной или разным фазам. Это можно сделать при помощи контрольной лампы — наиболее простого приспособления для проверки состояния электриче­ских цепей и установочных эле­ментов под напряжением.

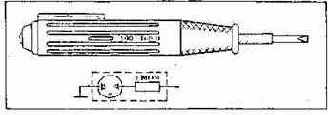

Рис. 1. Индикатор напряжения — отвертка типа ИНО-70: внешний вид и электрическая схема

Для предохранения колбы лам­пы ее следует обязательно поме­стить в защитный колпачок, ко­торый можно сделать из пласт­массового стаканчика. В дне ста­канчика вырезается (например, центробором) отверстие под раз­мер резьбового участка корпуса патрона. Патрон закрепляется в стаканчике. Лампу желательно брать малой мощности, напри­мер, от холодильника или швей-ной машины. Концы шнуров должны быть в изоляционных трубках с фланцами на концах и выступающими из них штекке-рами диаметром 2 — 3 мм и дли­ной около 20 мм. На пгтеккеры плотно надеваются изоляционные трубки длиной 12 — 15 мм, исклю­чающие возможность касания ру­кой оголенных штеккеров, при­чем наружный диаметр трубок не должен быть больше 4 мм, чтобы штеккеры могло входить в гнезда розеток.



Омметр — пробник. Этот про­стой и удобный самодельный при­ бор используется для проверки целостности обесточенной элект­рической цепи, нахождения мес­та неисправности и приближен­ного измерения сопротивления элементов цепи. Прибор состоит рз последовательно соединенных электромагнитной стрелочной го­ловки, гальванического элемента, резистора — ограничителя тока через головку и шнуров со щу­пами.

Электромагнитную головку же­лательно подобрать с током пол­ного отклонения стрелки в пре­делах 100 мкА — 1 мА. Для этой цели годятся головки от любого вольтметра, миллиамперметра или амперметра. Удобны и го­ловки приборов, измеряющие в магнитофонах уровень записи. Головки продаются в магазинах «Пионер», «Сделай сам», а также в магазинах, имеющих отделы «Радиодетали».

Из головки от вольтметра нуж­но выпаять добавочный рези­стор, заменив его отрезком про­водника, а в головке от миллиам­перметра и амперметра откусить шунт. В качестве элемента пита­ния берется один элемент от кар­манного фонаря с напряжением около 1,5 В.

Сопротивление резисторов для ограничения тока рассчитывается как отношение напряжения эле­мента питания к току полного отклонения стрелки прибора. На­пример, для элемента в 1,5 В и при токе отклонения стрелки на всю шкалу в 1 мА резистор дол­жен иметь сопротивление 1,5 кОм. После сборки омметра резистор можно подобрать точнее путем подключения к рассчитан­ному резистору параллельно еще одного с сопротивлением, в не­сколько десятков раз большим (если стрелка не доходит до кон­ца шкалы), или подключением последовательно второго сопрЬ-тивления, в несколько десятков раз меньшего (если стрелка заш­каливает).

Для корпуса омметра можно использовать подходящую по раз­мерам коробку из пластмассы, например мыльницу. Щупы удоб­но сделать из цанговых каран­дашей илп корпусов шариковых ручек. Шкалу омметра наиболее просто отградуировать путем из­мерения известных сопротивле­ний, например 100 Ом, 1 к Ом, 10 кОм, и промежуточных значе­ний, например кратных трем или пяти.

Необходимо для безопасности на корпусе прибора сделать над­пись: «Под напряжением не ра­ботать!»
