Усовершенствование приемника P250M





Усовершенствование приемника P250M.


Радиоприемник Р250М пользуется популярностью у радиоспортсменов, поскольку он обладает неплохими параметрами. Но, к сожалению, некоторые характеристики приемника не удается реализовать в условиях современной загруженности эфира из-за низкого динамического диапазона. Проведя ряд доработок, можно не только повысить динамический диапазон по интермодуляции 3-го порядка с 50 до 75...85 дБ, а также по “за-битию” до 110...115 дБ, но улучшить избирательность по соседнему каналу, добиться чувствительности 0,2... 0,4 мкВ вместо 0.5..0,6 мкВ. Достигается это снижением усиления до фильтра основной селекции, улучшением характеристик смесителей, применением во втором УПЧ электромеханических фильтров.

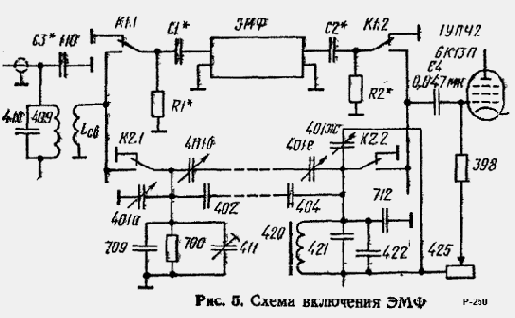

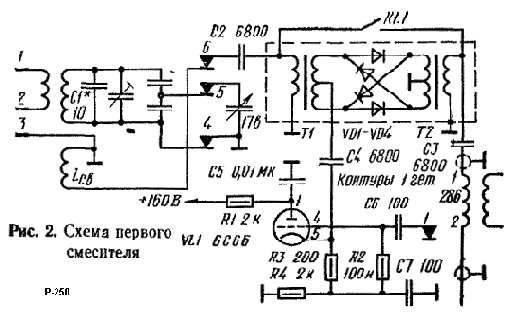

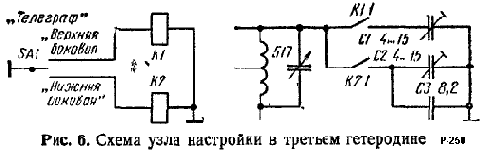

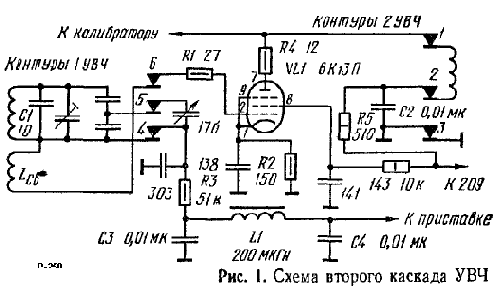

Доработке подвергаются цепи накала ламп, каскады УВЧ, смесители, гетеродин, тракт второго УПЧ, АРУ, третий гетеродин, фильтр УНЧ. Кроме того, выводятся сигналы первого и второго гетеродинов, а один из под-диапазонов приемника перестраивается на любительский диапазон 10 м. Несмотря на обилие узлов, подвергающихся переделке, работа несложная и не требует дефицитных деталей, за исключением электромеханических фильтров (ЭМФ). Чтобы доработка прошла успешнее, описание переделок приведено раздельно по перечисленным цепям и узлам. Позиционные обозначения деталей приведены в соответствии с обозначениями на схеме приемника, в описании и инструкции, обычно прилагаемых к. приемнику.

Цепи накала ламп

Как известно, напряжение накальных цепей приемника составляет 12,6 В, поэтому применено последовательное соединение нитей накала каждой пары ламп, кроме лампы калибратора,— она питается через гасящий резистор. Подобное включение ламп не совсем удобно, поскольку радиолюбители нередко заменяют лампы более современными, но отличающимися по току накала. Поэтому желательно перевести приемник на питание напряжением 6,3 В и избавиться от последовательного соединения ламп.

Для этого нужно проделать следующее. На каждой ламповой панели один из штырьков накала соединить с общим выводом (корпусом приемника), а другой — с проводом накальной цепи В блоке питания перепаять провод” подходящий к выводу 11 трансформатора, на вывод средней точки накальной обмотки, а вывод 11 соединить дополнительным проводом с контактом 2 разъема питания 22.
