Ультразвуковой сторож с раздельными приемником и передатчиком

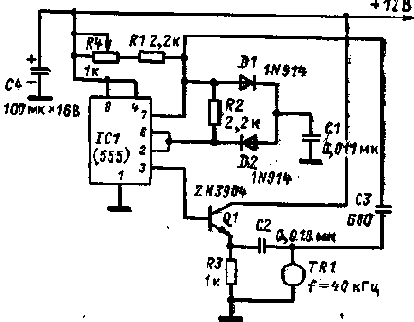

На рис.1 приведена принципиальная схема ультразвукового передатчика.

Основой ее является таймер типа 555, а рабочую частоту определяют номиналы резисторов R1 и R4 и конденсатора С1.


Схема ультразвукового передатчика.

Ультразвуковой излучатель TR1 обеспечивает наибольшую отдачу на собственной резонансной частоте, а значит, и питаться должен именно с этой частотой. Если во время работы устройства частота генератора передатчика будет "плавать", это в какой-то момент приведет к снижению уровня сигнала, излучаемого передатчиком, т. е. вызовет ложную тревогу. Для повышения стабильности частоты генератора в нем через конденсатор СЗ создана обратная связь. Сам излучатель становится подобным резонансному контуру, сигнал на котором максимален на частоте резонанса. Таким образом, наведенная положительная обратная связь удерживает генератор на собственной частоте излучателя и сужает диапазон перестройки ее резистором R4. Для еще большего повышения стабильности частоты следует питать схему от стабилизированного источника питания. Но надо сказать, что скачки напряжения питания до 1 В не вызывают ни ухода частоты, ни снижения уровня выходного сигнала.

Передатчик собирают на плате из изоляционного материала и помещают в металлический или пластмассовый корпус. При монтаже соблюдайте аккуратность, а в целом схема некритична к расположению деталей, и конструкцию подберите по своему усмотрению. Поскольку деталей в передатчике немного, неплохо было бы и плату, и излучатель расположить в одном корпусе. К тому же длинные соединительные провода, идущие к излучателю, отрицательно влияют на работу схемы. Но если все равно не удастся обойтись без проводов, делайте их не больше 15 см длиной.

Когда все подготовительные работы закончены, приступайте к наладке передатчика. Задача состоит в настройке его на собственную частоту излучателя. Если у вас есть осциллограф, его сигнальный провод подключите к точке соединения конденсаторов С2 и СЗ, а "землю." - к общему проводу схемы.
Переключатель диапазонов усиления установите в положение 1 В/дел. Резистором R4 добейтесь существенного увеличения амплитуды сигнала на экране осциллографа. Максимальный сигнал показывает, что мы настроились на резонансную частоту. Эту единственную операцию по наладке передатчика можно и отложить до вре-мени, когда будет готов приемник. Схема приемника приведена на рис.2.

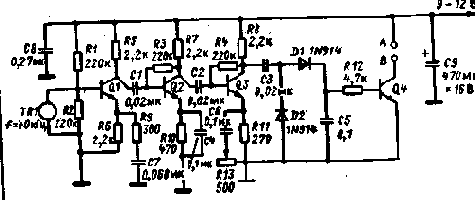

Схема приемника Транзисторы Ql, Q2 и Q3 образуют общеизвестный трехкаскадный усилитель, в задачу которого входит увеличение уровня принятого сигнала до значения, когда его можно будет продетектировать, а полученным постоянным напряжением перевести транзистор Q4 в открытое состояние. Общее усиление схемы регулируется переменным резистором R13, включенным в цепь эмиттера транзистора Q3. С коллектора этого транзистора сигнал поступает на выпрямитель с удвоением напряжения. Постоянное напряжение, выделяющееся на конденсаторе С5, создает смещение на базе транзистора Q4 через резистор R12. Сборка приемника ничем практически не отличается от сборки передатчика. Как и там, провода, соединяющие ультразвуковой датчик со схемой, должны быть по возможности короткими. Готовую плату поместите в металлический или пластмассовый корпус. Введение устройства в работу. Если следовать изображению в верхней части рис. 3.20, первым шагом по проверке работы схемы должно быть определение, насколько далеко можно разнести приемник и передатчик. Выберите место, где отсутствуют воздушные потоки. Излучатель передатчика разместите на высоте 1 м над полом, направив его в открытое пространство. Подайте питание от временного источника на приемник. Установите резистор R13 в положение наименьшего сопротивления, что будет соответствовать максимальному усилению. Подключите вольтметр постоянного напряжения к зажимам Лив. Если амплитуда ультразвуковых волн достаточно высока, вольтметр будет показы-вать напряжение, почти равное напряжению питания. Медленно отходите с приемником от излучателя передатчика. С какого-то места показания вольтметра начнут прыгать, иногда даже падая до нуля.


После этого сократите расстояние на 30-60 см, еще раз убедившись, что устройство работает надежно. При установке ультразвуковой сигнализации следует соблюдать несколько четких установок. 1. Не размешайте ее в зоне, где работает кондиционер в режиме нагнетания воздуха. Иначе сигнализация будет срабатывать всякий раз при его переключении.
2. Не оставляйте поблизости никаких предметов, которые могут из-за сквозняка попасть в луч передатчика.
3. Не пытайтесь использовать систему на улице или в помещении, где постоянно открываются окна и двери.
4. Если звери или птицы - постоянные обитатели той территории, где вы собираетесь применить такую сигнализацию, то здесь она неприемлема. Как уже говорилось выше, можно так расположить передатчик и приемник, что последний будет воспринимать звук, отраженный от какой-либо твердой поверхности. Это может быть стека или дверь. Одежда человека плохо отражает и, наоборот, хорошо поглощает ультразвук. Когда кто-либо пересечет один из лучей, сигнализация сработает. Если под охраной находилась дверь, то устройство среагирует, когда ее откроют. Излучатель передатчика и ультразвуковой датчик приемника располагают на расстоянии не более 5 см друг от друга, при этом устройство способно "заметить" человека или какой-либо объект в нескольких сантиметрах от него. Где бы вы ни устанавливали свое творение, не забывайте о следующем: не следует настраи-ваться на максимальную чувствительность и использовать устройство в неблагоприятных окружающих условиях.
