Беспроводная система сигнализации Spread Net
Система Spread Net производства компании С&К Systems относится к системам высокой помехозащищенности. В ней использована технология распределения спектра, применяемая Национальным управлением по аэронавтике США (НАСА). В системе осуществляется передача информации шумоподобным сигналом, состоящим из 126 элементов. Особенности системы:
> простота установки;
> применение специальных антенн для улучшения приема сигналов;
> возможность использования до 16 зон охраны;
> индикация сигнала тревоги и неисправности для каждой зоны;
> автоматическое включение самоконтроля;
> автоматический контроль радиоканала для выбора рабочей частоты;
> автоматический контроль радиоканала на предмет совместимости с дру гой системой этого типа;
> устойчивость к шумам и радиопомехам. Основные технические характеристики системы Spread Net: Рабочий диапазон частот, МГц .................................................. 902—928
Дальность действия в зоне прямой видимости, м ............................... 2000
Мощность радиоизлучателя, мВт....................................................... 100
Контроль работоспособности с интервалом, мин ......................... от 0 до 5
Диапазон рабочих температур, С ............................................от 0 до 60
Питание датчиков:
количество батарей, шт ................................................................... 2
тип батарей ........................................................................литиевые
напряжение, В.............................................................................3,6

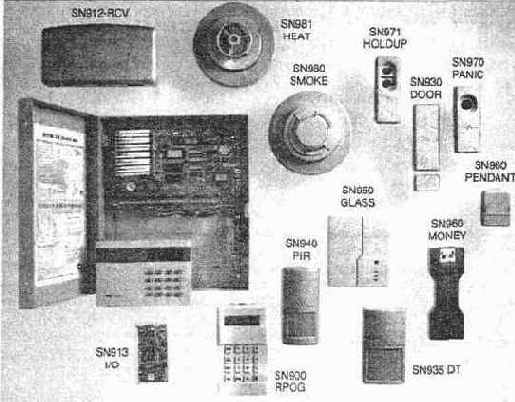

В состав системы Spread Net входит следующее оборудование (рис. 2.85):
передатчик SN900-PROG, приемник SN912-RCV, интерфейс SN913-I/0 (для
сопряжения с контрольными панелями), дверной контакт SN930-DOOR (он же универсальный передатчик), пассивный инфракрасный детектор SN940-PIR, детектор битого стекла SN950-GLASS, кнопки подачи сигнала тревоги SN970-PANIC, SN971-HOLDUP и SN960-PENDANT, комбинированный детектор SN935-DT, детектор контрольной банкноты SN973-MONEY, дымовой пожарный детектор SN980-SMOKE и тепловой извещатель SN981-HEAT.
Ориентировочная стоимость минимальной конфигурации системы на 16 зон охраны составляет 900 USD.
Рассматриваемую систему SpreadNet можно без преувеличения отнести к устройствам, уникальным для гражданского применения.
До настоящего времени системы такого класса использовались только для военных целей, специальной и космической связи. Многолетние разработки С&К System, Inc. позволили реализовать беспроводную систему охранной сигнализации, имеющую превосходные параметры и возможности при вполне приемлемых ценах. В чем же заключается уникальность этой системы? Прежде всего, в сигнале, используемом для передачи информации. Это так называемый шумоподобный сигнал, состоящий из 126 элементов, со спектром, распределенным в широкой полосе частот. Со спектральной точки зрения, такой сигнал выглядит, как шум. Поэтому крайне сложно не только зафиксировать его параметры, используя соответствующую аппаратуру, но даже обнаружить факт работы системы. При ширине рабочей полосы частот 2, 4 МГц и выходной мощности передатчиков 100 мВт средняя мощность на полосу частот 10 кГц (как в обычной узкополосной системе) составляет 0, 417 мВт. Длительность информационного сигнала равна 7, 6 мс. Важнейшим требованием к любой системе охранной сигнализации является контроль канала связи. Требование контроля канала во много раз важнее и сложнее реализуется в системах, использующих радиоканал. Это обусловлено тем, что реально в радиосистемах постоянный контроль канала связи неосуществим, так как для этого требуется отдельный частотный канал для каждого передатчика. При разумных требованиях к таким системам контроль канала обычно осуществляется с той или иной периодичностью. Система SpreadNet позволяет осуществить передачу тестовых сигналов контроля передатчиков с интервалом от 30 с до 5 мин. Структура используемого сигнала обеспечивает также высокую помехоустойчивость системы. Для подавления сигнала необходимо создать помеху в широкой полосе частот (более половины ширины спектра), что достаточно сложно реализовать технически. Но даже при постановке такой помехи система зафиксирует тревогу, поскольку для блокирования Spread Net необходимо решить противоречивую задачу: с одной стороны, подавить сигнал тревоги, а с другой — сохранить сигнал контроля передатчиков в той же полосе частот и с теми же параметрами, что практически нереально. Информативность сообщений от элементов системы (передатчиков) также весьма важный показатель.
Система SpreadNet дает возможность регистрировать тревогу, вскрытие извещателей, разряд батарей, отсутствие сигнала контроля и нарушение линии связи приемник-интерфейс (контрольная панель). Если при установке проводных систем охранно-пожарной сигнализации не возникает проблем с взаимным влиянием одной системы на другую, то в беспроводных системах взаимные помехи могут стать причиной сбоев в работе. Система SpreadNet позволяет осуществить автоматический контроль эфира на наличие других радиосистем, создающих взаимные помехи, и соответствующим образом изменить параметры функционирования системы. Также производится автоматический выбор параметров сигнала, обеспечивающих максимальное отношение сигнал/шум в месте конкретной установки. Одна из чрезвычайно полезных особенностей системы SpreadNet — способность измерить реальное отношение сигнал/шум для каждого передатчика объективно, в цифрах, в децибелах. Это позволяет, во-первых, снять точную карту распределения качества приема сигнала из различных частей объекта и, во-вторых, выбрать оптимальное место расположения каждого извещателя с точки зрения максимума отношения сигнал/шум, перемещая его на некоторое расстояние и измеряя при этом соотношение уровней сигнала и шума. Ресурс источников питания беспроводных систем, определяющих продолжительность функционирования передатчиков до замены источников питания, зависит от многих условий. В системе SpreadNet продолжительность использования источников питания достаточно велика благодаря ряду параметров и конструктивных особенностей устройств. Например, используемый диапазон частот 900 МГц позволяет реализовать оптимальные четвертьволновые антенны внутри корпуса извещателей без увеличения их размера. Это, а также малая длительность передаваемого сигнала, позволяют уменьшить потребление энергии и увеличить срок службы источников питания в зависимости от режима работы до 5 лет.
