Извещатель «СПЭК-
Питание нескольких извещателей можно осуществлять как по одной линии,
так и раздельно. Допускается питание излучателя и приемника одного извещателя от разных. источников.
.Дистанционный контроль функционирования в приборе "Вектор-СПЭК" осуществляется при подаче на вход «Контроль функционирования» излучателя И1 положительного импульса длительностью t > 0,8 с.
Размыканиек контактов в шлейфе «Саботаж» (рис. 2.78) происходит при вскрытии корпуса датчиков извещателя, а также при уменьшении мощности ИК излучения в плохих метеоусловиях, что позволяет прогнозировать ложные тревоги.
Внешний вид извещателей "СПЭК-5" и "Вектор-СПЭК" приведены на рис. 2.82 и 2.84. Габаритные размеры извещателя "Вектор-СПЭК" представлены на рис. 2.83.

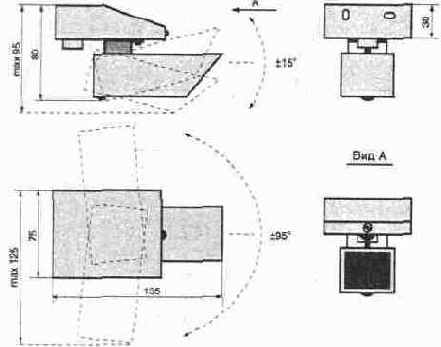

Рис. 2.83. Габаритные размеры извещателя «Вектор-СПЭК»

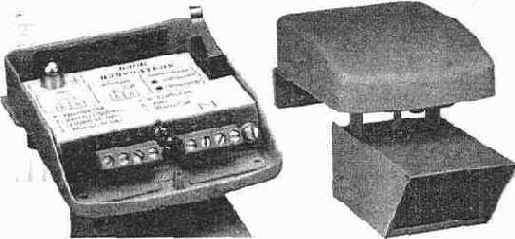

Рис. 2.84. Извещатель «Вектор-СПЭК»
