Конфигурация системы на основе HUB-контроллера
Особенности HUB-контроллера:
> вся управляющая электроника находится в отдельном блоке;
> обслуживает до 500 пользователей;
> работает с двумя считывателями;
> имеет часы реального времени;
> содержит буфер данных на 1000 событий;
> имеет И К выход для передачи информации на беспроводной принтер;
> имеет коммуникационный порт RS-232 (1200 бод) для связи с компьютером;
> реализует функцию «ввод кода под принуждением»;
> поддерживает 8 временных зон;
> может работать по расписанию для одной из 8 зон;
> поддерживает возможность работы в сети;
> имеет кнопку дистанционного управления замком;
> содержит программируемые по временному интервалу 4 выхода управления;
> предусмотрена возможность дистанционного управления с помощью модема.
Выходные реле блока управляют замком и включают звуковую или световую сигнализацию при взломе двери, при оставлении ее открытой и при попытке блокирования охраняемой зоны.
При монтаже расстояние от контроллера до считывателя или от контроллера до контроллера не должно превышать 30 м при двухпроводной линии, а при использовании экранированного кабеля — 150 м.
Основное реле контроллера коммутирует ток до 5 А, остальные — до 1 А при напряжении +24 В.
Фирма IEI производит весь спектр дополнительного оборудования для вышеперечисленных устройств (рис. 2. 47): программное обеспечение для Secured Series, инфракрасный принтер, блок питания в корпусе или без него, магнитные или бесконтактные карты, электронные ключи и многое другое.

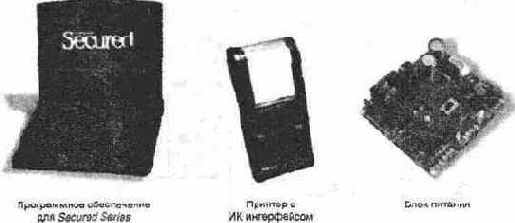

Рис. 2. 47. Дополнительные устройства фирмы IEI
