Принципиальные схемы узлов инструмента
По мере освещения фоторезистора R4 (и одновременно с этим. R2) начинают открываться эти транзисторы, включаются формантные фильтры. Чем больше громкость звука (т. е. степень освещенности фоторезисторов R2 и R4), тем большим становится выходное напряжение усиленной форманты. При этом форманты с низкой резонансной честотой достигают своего максимального значения раньше, чем форманты с более высокой частотой, за счет разных сопротивлений в цепях баз транзисторов темброблока. Таким образом, спектральный состав звука меняется в зависимости от громкости, что значительно оживляет звучание и, кроме того, увеличивает субъективный диапазон изменения громкости звука, когда громкость звука фактически возрастает немного, а кажется — значительно.
Фильтры, включаемые выключателем ВЗ, выделяют низкие частоты, выключателем В4 — средние, выключателем В5 — высокие. Низкие применяются для имитации звучания баса, баритона, флейты, средние или комбинация средних и низких — для трубы, а высокие — для кларнета и трубы с сурдиной. Для получения фаготовых или оригинальных тембров применяют комбинацию высоких и средних частот. Однако надо сказать, что тембр фагота сохраняется не во всем диапазоне звучания, так как входной спектральный состав звука на него не рассчитывался.
В датчике-модуляторе установлено реле Р1, контакты которого замыкают фоторезистор R2. Тогда напряжение, подведенное к модулятору, будет поступать на вход усилителя на микросхеме Mel через резистор R5, что обеспечивает прежнюю максимальную громкость звучания. Формантные фильтры включаются за счет протекания тока через резистор R1. В этом случае на инструменте играют без применения воздуха, как, например, на ФАЭМИ. Такая необходимость часто возникает у музыкантов вокально-инструментальных ансамблей, которые поют и играют одновременно.
Электрические схемы остальных узлов хорошо известны и в пояснениях не нуждаются.

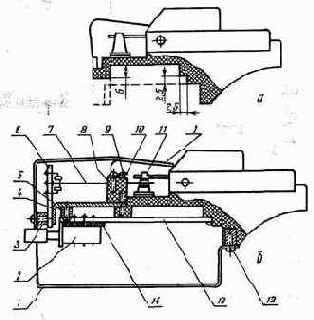

Рис. 3. Корпус инструмента:
1 — кожух, 2 шт., лист АМЦ толщиной 0,8 — 1 мм; 2 — переключатель П2К; 3 — резьбовая втулка, 2 шт., латунь; 4 — кронштейн, лист АМЦ, толщиной 1,2 мм; 5 — резьбовая втулка, 6 шт., латунь; 6 — плата, СФ-1, размеры 396X30 мм; 7 — контакт, 36 шт., манганин или констан-тан, диаметр 0,4 — 0,6 мм; 8 — изолятор, 7 шт., пластмасса, размеры 12X8X4 мм; 9 — шайба, 7 шт, ст. 10; 10 — сборная шина, нержавеющая сталь диаметр 1 — 1,2 мм; 11 — клапан, 36 шт. (по внешнему диаметру накатать); 12 — втулка; 13 — кроссплата, СФ-1, размеры 396X70 мм; 14 — прокладка, 10 шт., текстолит, размеры 20X10X2 мм
Конструкция и детали. Инструмент выполнен на базе духовой гармони «Мелодия-3» Ростовской баянной фабрики, вид которой в разрезе представлен на рис. 3. Гармонь разбирают и фрезеруют ее нижнюю часть, как показано на рис. 3, а. Далее из листового полистирола или органического стекла вырезают боковые щеки по контурам нижнего и верхнего кожухов 1 — рис. 3,6. Приклеивают их (дихлорэтаном или толуолом) к корпусу гармони. На нижней боковой щеке укрепляют разъем Ш1 типа СГ5. Из дюралюминиевого листа толщиной 1 — 1,2 мм изготавливают кронштейн 4 платы резисторов клавиатуры 6. Кронштейн, длина которого равна уступу на корпусе гармони, накладывают на этот уступ и в удобном месте, например, между клавишами звуков СИ и ДО, МИ и ФА, сверлят отверстие диаметром 3 мм для крепления кронштейна к корпусу.
Гайкой для крепления кронштейна служит изолятор 8 из винипласта, органического стекла или капрона размерами 12x8x4 мм. Изолятор имеет два продольных отверстия МЗ, одно из которых служит для крепления сборной шины 10 из стального провода диаметром 1,2 — 2 мм, прижимаемой к изолятору 8 (в этом месте у него прожигают небольшое углубление) шайбой 9 с винтом.
Осторожно, сохраняя последовательность расположения, снимают клавиши и в шейках клапанов 11 сверлят строго в одной плоскости по два отверстия диаметром 1 мм.
На клавишах ослабляют пружины и собирают клавиатуру.
Каждая клавиша снабжается парой контактов 7. На кронштейне 4 устанавливают и за-вальцовывают две резьбовые втулки 3 под винт МЗ, а также 4 — 6 таких же втулок 5. К первым крепят кожухи, ко вторым — платы инструмента.
Плату 6 изготавливают из стеклотекстолита, желательно с двусторонней фольгой. Ширина платы 30 мм, а длина должна соответствовать длине кронштейна 4. Крепят плату к кронштейну четырьмя винтами МЗ с гайками.
Контакты 7, состоящие из двух проволочек (каждый) диаметром 0,4 — 0,6 мм и длиной 55 мм, впаивают в отверстия платы 6. Расстояние между этими отверстиями в плате 2,5 мм. Зазор между шиной 10 и контактом 7 должен быть от 1,5 до 2,5 мм и при нажатии клавиши между ними должно обеспечиваться надежное электрическое соединение.

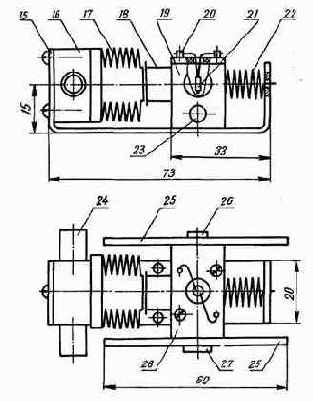

Рис. 4. Датчик-модулятор:
15 — скоба, лист, латунь, толщина 1 — 1,2 мм; 16 — держатель, пластмасса: 17 — сильфон, полиэтилен; 18 — фотозаслонка, фольга толщиной 0,05 — 0,1 .мм; 19 — направляющая, эбонит; 20 — штырек, 2 шт., медная проволока, диаметр I мм; 21 — лампа (без цоколя); 22 — пружина, стальная проволока, диаметр 0,15 — 0,2 мм; 23 — фоторезистор R4: 24 — втулка, 2 шт., латунь (нарезать резьбу М8Х1 на длине 5 мм); 25 — плата. 2 шт., СФ-1. размеры 60X27,5 мм; 26 — фоторезнстор R3; 27-фоторезистор R2; 28 — крышка, текстолит, размеры 30X18X2 мм
В корпусе инструмента под крепление нижнего кожуха высверливают отверстие, в которое запрессовывают в горячем виде три втулки 12.
Платы 13 крепят в трех местах: на перешейке, под изолятором 8 и в конце, у втулки 12. Третья точка — втулки 5, укрепленные на кронштейне 4. Такое крепление создает достаточно жесткую конструкцию.
Конструкция механической части датчика-модулятора представлена на рис. 4. Чувствительным элементом служит гофрированный полиэтиленовый сильфон диаметром 24 мм. Ход его подвижной части — около 16 мм. Такие сильфоны имеются в упаковках импортных лекарств «Ношпа» и им подобных.
Сильфон отделяют от крышки и удаляют донышко.
Наливают в него горячую воду и быстро сжимают гофр. После двух- трех таких операций сильфон размягчается и годится для установки в датчик.

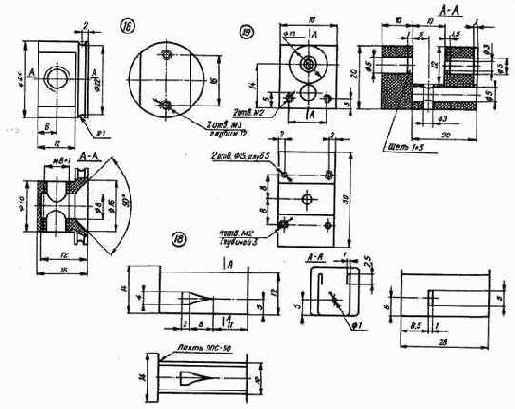

Чертежи деталей датчика-модулятора даны на рис. 5. Из эбонита или другого непрозрачного материала делают направляющую 19. Щель в ней под фоторезистор 26 (R3) выпиливают лобзиком.
Из бронзовой или медной фольги толщиной не более 0,1 мм делают заслонку 18. Под собственным весом она должна без заеданий и больших люфтов перемещаться в направляющей при наклонах ее на 60 градусов.
Заслонку помещают в направляющую и, поджав ее пальцем, иглой размечают отверстия. Вынимают заслонку и, вставив внутрь нее бобышку из винипла-: ста, ножом прорезают отверстия, как показано на рис. 5.
Из текстолита изготавливают крышку 28, в которую забивают медные штырьки для подключения и установки лампы накаливания.
Из любого материала (лучше всего капрона) изготавливают держатель 16. В него вворачивают две втулки 24 с резьбой М8Х1. Длина резьбовой части каждой — не более 5 мм, общая длина 15 — 20 мм, внутренний диаметр не менее 5 мм.
Скобу 15 делают из латуни или стали по размерам, указанным на рис. 4.
Пружина 22 — из рояльной проволоки диаметром 0,15 — 0,2 мм. Она содержит от 6 до 8 витков диаметром 12 — 16 мм.
Порядок сборки устройства таков. На держатель 16 устанавливают сильфон 17 и закрепляют держатель на скобе 15 винтами МЗХб. На скобу ставят направляющую 19 с установленной и поджатой пружиной 22 заслонкой 18. Перемещая направляющую вдоль по скобе, находят положение, когда заслонка только начинает касаться подвижной части сильфо-на 17. Прикрыв пальцем одну из втулок 24 и подув несколько раз в другую, отмечают на скобе место, на котором заслонка полностью прижата пружиной 22 к направляющей 19 в моменты отсутствия подачи воздуха. После этого на скобе 15 вскрывают отверстия для крепления направляющей 19 и крепят ее винтами М2Х6. Такими же винтами крепят крышку 28.
К штырькам 20 припаивают выводы лампы 21 и на нее подают питание.
Регулируют лампу так, чтобы проекция нити накала при открытой заслонке находилась в центрах отверстий фоторезисторов.
Фоторезисторы проверяют на быстродействие и диапазон изменения сопротивления с помощью вольтметра, например ВК7-7. Для этого измеряют темновое сопротивление, которое должно быть не менее 30 МОм. Освещая их настольной лампой с расстояния 0,3 — 0,4 м, измеряют световое сопротивление, которое должно быть не более 10 кОм. Быстро закрывают фоторезистор и наблюдают за стрелкой прибора ВК.7-7. Она должна сразу же переместиться к отметке максимального сопротивления, измеренного вначале. После этого снова открывают фоторезистор и наблюдают такое же стремительное падение стрелки к минимальному сопротивлению. Инерционность фоторезисторов не должна превышать одной-двух секунд при переходе от светового сопротивления к темповому.
Вместо фоторезисторов СФЗ-1 можно применить СФ2-1.
Подобранные фоторезисторы R2, R3, R4 устанавливают в направляющую. Положение фоторезистора R2 — произвольное, фоторезистора R3 — торцом вдоль щели, фоторезистора R4 — параллельно нижней плоскости направляющей. При этом светочувствительная часть фоторезистора R4 должна хорошо просматриваться со стороны светозаслонки через отверстие диаметром 3 мм. Фоторезисторы R3 и R4 заклинивают в отверстиях сегментами из винипласта.
На боковые стороны направляющей крепят монтажные платы 25 и 27, на которых собирают электрическую часть датчика-модулятора.
