37. ИК-приемник (USB) (IgorPlug-USB (AVR))

      В настоящее время интерфейс USB является довольно популярным, особенно среди конечного пользователя, так как позволяет без отключения питания подключать к компьютеру различные устройства. Недостаток - более сложный, по сравнению с COM, и требует более сложного программного обеспечения.
ИК-приемник (USB) предназначен для управления компьютером с помощью обычного пульта ДУ и является продолжением варианта ИК-преимника для COM-порта. Данная схема реализована на достаточно распространенном микроконтроллере AT90S2313 (рис.1).
Автором данной разработки является Igor Cesko (SLOVAKIA) (e-mail: cesko@internet.sk, homepage: http://www.cesko.host.sk

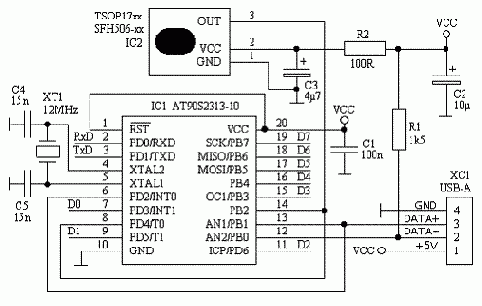

Рис.1 Внешний вид и принципиальная схема ИК-приемника.

Файлы:

  • IgorPlug.zip - прошивка AT90S23X3-10, драйвера, DLL библиотека (демо версия).


    • ! Для получения документации и полной версии, можно обратится к автору: e-mail: cesko@internet.sk (Slovakia) или e-mail: msevm@mail.ru (Россия)

  • usb2313.pcb - топология печатной платы (PCAD).
  • igordoc.zip - исходный текст для AT90S23X3 + интерфейс к DLL библиотеке IgorUSB.dll (пожалуйста не злоупотребляйте). DLL описания функции для Delphi, C++ Builder/Visual C++, Visual Basic.

Программное обеспечение:

  • Girder v.3.2 (C) 2000 Ron Bessems
  • irUSB v.1.1 (C) 2005 Calc


    • Оригинал статьи
    37b. ИК-приемник (USB) на AT90S2323
