Разработка посадочных мест на печатной плате для монтажа элементов



Настройка конфигурации графического редактора Pattern Editor

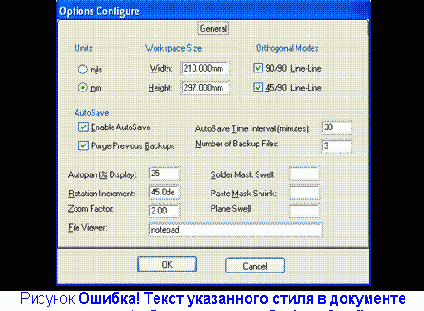

    Выполнить команды Options/Configure. Появляется диалоговое окно Options Configure.

    В этом окне в области Units

(Единицы) выбрать mm — миллиметры как основную систему единиц[4], в области Workspace Size (Размер рабочего поля) задать значение ширины Width, равное 210 мм, и высоты — Height, равное   297   мм.

    Группа флажков Orthogonal Modes (Варианты ортогональности) определяет взаимные углы цепей и ли­ний. Если отмечен флажок 90/90 Line-Line, то вводятся ортогональные ли­нии и проводники, выбрав флажок 45/90 Line-Line возможно вводить ли­нии по диагонали. Целесообразно выделить флажком оба пункта.



Остальные   поля   оставить   без   изменения (рис. 5.2). Нажать кнопку ОК.



Установить новую сетку графического редактора с шагом, равным 1,25 мм. Для чего выполнить команды Options/Grids. Появляется одноименное диалоговое окно Options Grids. В области Grid Spacing

набрать на клавиатуре 1,25 и щелкнуть по кнопке Add (рис. 5.3). Щелкнуть по кнопке ОК.


Аналогично, при необходимости, добавить, шаги сетки 2,5 мм и 0,675 мм.

    Установить курсор в точку с координатами (10; 10) и нажать несколько раз на клавишу «серый плюс» клавиатуры, приближающую область  рисования.

    Установить толщину текущей линии рисования. Выполнить команды Options/Current Line. В открывшемся диалоговом окне Options Current Line (Установка используемой линии) в поле Line Width (Ширина линии) набрать новую ширину линии 0,2 мм и нажать кнопку Add (рис. 5.4), а затем кнопку ОК.

    Для быстрого точного позиционирования всех элементов чертежей на рабочем поле, следует привязать   курсор   к узлам сетки, для чего выполняют команду менюView / Snap to grid (Привязка к сетке).
