Разработка посадочных мест на печатной плате для монтажа элементов



Общие соображения


Посадочное место (ПМ) — это комплект конструктивных элементов печатной платы, предназначенный для монтажа отдельного ЭРЭ. В него входят в различных сочетаниях контактные площадки (КП), металлизированные отверстия, печатные проводники на наружных слоях и гладкие крепежные отверстия. Кроме этого ПМ может включать в себя параметры защитной и паяльной масок, элементы маркировки и графические элементы сборочного чертежа.

Конструкторско-технологическое изображение посадочного места компонента электронной схемы создается с помощью графическо­го редактора

P-CAD Pattern Editor согласно ОСТ 4.010.030-81 и более поздних нормативных документов. Изображения посадочных мест ЭРЭ (вид сверху) рисуются упрощенно, с учетом установочных размеров и вариантов установки навесных элементов.

В зависимости от числа диэлектрических слоев различают печатные платы:

Общие соображения


Общие соображения

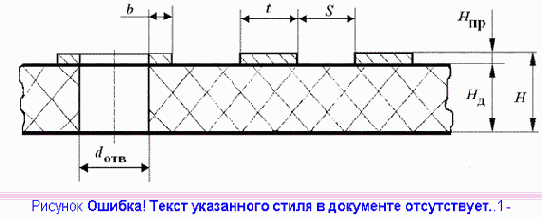

Односторонние (ОПП) (рис. 4.1), имеющие один изоляционный слой, на котором находятся проводники. ОПП отличаются простотой технологического процесса изготовления ПП и низкой стоимостью конструкции.

Общие соображения

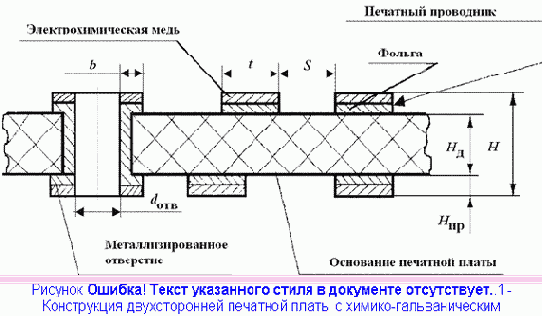

Двусторонние (ДПП) (рис. 4.2), отличающиеся высокими коммутационными свойствами в связи с возможностью использования переходных металлизированных отверстий. ДПП характеризуются повышенной плотностью сцепления выводов корпусных ЭРЭ с проводящим рисунком платы и более высокой стоимостью, чем ОПП.

Общие соображения
   Многослойные (МПП), состоящие из нескольких изоляционных слоев. МПП позволяют увеличить плотность монтажа, сократить длину проводников и уменьшить паразитные связи и наводки, но имеют достаточно высокую стоимость.

Металлизированные отверстия на печатных платах могут быть двух типов: переходные - для создания электрических связей между слоями (контактирование между слоями производят только через отверстия, через край ПП - недопустимо) и монтажные - для крепления вы­вода ЭРЭ. Для переходных отверстий с целью увеличения плотности монта­жа диаметр выбирается по возможности минимальным.


Общие соображения

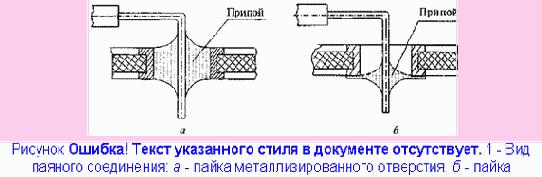

При установке объемных проводников и выводов элементов в металли­ зированное монтажное отверстие обеспечивается более надежный электриче­ский контакт при пайке (рис. 4.1). Как видно из рис. 4.1, в этом случае припой затекает в отверстие и тем самым уменьшает возможность создания "ложных" паек.

К параметрам ПМ, которые необходимо опреде­лить перед его формированием, относятся:

Общие соображения
   тип ПП, для которой разрабатывается ПМ (ОПП, ДПП или МПП);

Общие соображения
   класс точности ПП, устанавливающий номинальные, минимальные, максимальные и точностные значения элементов печатного рисунка и параметров печатных плат (диаметры отвер­стий, габаритные размеры и т.д.);

Общие соображения
   форма и размеры контактных площадок;

Общие соображения
   вид и координаты размещения монтажных и переходных отверстий;

Общие соображения
   диаметры монтажных и переходных отверстий;

Общие соображения
   диаметры сквозных отверстий под крепежные детали.

Обычно библиотеку посадочных мест для системы P-CAD составляют профессиональные конструкторы. Если же ее создает инженер-схемотехник, что встречается довольно часто, он должен:

Общие соображения
      иметь достаточную квалификацию по конструированию ПП;

Общие соображения
      проработать техническую документацию, регламентирующую установку компонентов на ПП;

Общие соображения
      представлять требования к разрабатываемой аппаратуре;

Общие соображения
      иметь представления о материале ПП и технологии ее изготовления;

Общие соображения
      согласовать разработку со специалистами-технологами, как правило, того завода, на котором будет изготавливаться из­делие.

Только после этого можно приступать к созданию посадочных мест компонентов.

Перед выполнением формирования изображений посадочных мест радиоэлементов следует выписать из справочников [13 – 22] все необходимые данные об их установочных размерах.

Используя установочные данные радиоэлементов, следует еще раз уточнить - подходят ли они для печатного монтажа, не слишком ли велики их размеры по сравнению с другими элементами.



Из справочников следует выписать также обозначения радиоэлементов в конструкторских документах (ТУ, ГОСТ).

Информацию о применяемых в  проекте ЭРЭ удобно представить в форме таблицы конструктивных характеристик ЭРЭ (рис. 4.2).

Наименование, тип и обозначение ЭРЭ

Кол, шт.

Габаритные размеры, мм

Установочная площадь, мм2

Масса, г.

Диаметр выводов, мм.

Вариант установки













Общие соображения


Следует самому сделать выбор типа равноценного заменяющего элемента, если:

Общие соображения
      указанный в схеме электрической принципиальной тип радиоэлемента не подходит для печатного мон­тажа;

Общие соображения
      на схеме радиоустройства и в его описании не указан тип радиоэлемента;

Общие соображения
      радиоэлемент является устаревшим и не выпускается промышленностью;

Общие соображения
      радиоэлемент не входит в перечень допустимых к применению на данном предприятии радиоэлементов.

 При выборе типа заменяющего элемента следует учитывать:

Общие соображения
      возможность его установки (крепления) на печатную плату;

Общие соображения
      идентичность его по функциональному назначению и по па­раметрам;

Общие соображения
      условия эксплуатации (можно полагать, что разрабатываемый Вами узел РЭС будет работать в лабораторных условиях, в отапли­ваемых и хорошо проветриваемых помещениях, если условия эксплуатации не оговорены в техническом задании);

Общие соображения
      класс точности изготовления элемента;

Общие соображения
      допустимую мощность рассеивания;

Общие соображения
      допустимое рабочее напряжение;

Общие соображения
      допустимый рабочий ток.

Последние три параметра можно определить, делая прикидочный расчет схемы по постоянному току или сделав такой анализ с помощью соответствующей схемотехнической САПР.

При выборе класса точности изготовления элемента следует учитывать, что чем больше разброс параметров у элемента, тем меньше стоимость этого элемента.С другой стороны, значения выходных параметров РЭС и точность

их установки зависят от допусков на комплектующие элементы, т.е. от класса точности изготовления элементов.
