Создание посадочного места для микросхемы Ас планарными выводами
Для создания ПМ микросхемы
133ЛА6 (рис. 5.5) по варианту установки VIа (рис. 5.6) (см. табл. 4.8) после загрузки и настройки конфигурации редактора
Pattern Editor необходимо выполнить следующие операции.
Установка параметров монтажного отверстия.
Выполнить команды Options/Pad Style

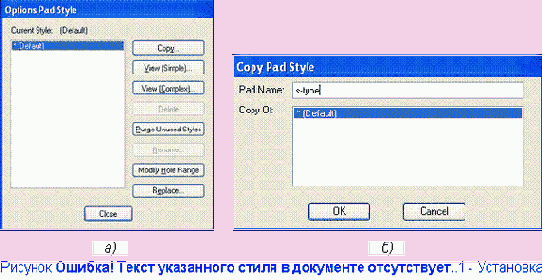

(Установка параметров монтажного отверстия). В одноименном окне в списке Current Style (Используемые параметры) обычно имеется лишь один стиль Default (По умолчанию) (рис. 5.7, а). Для формирования своих собственных стилей нажать кнопку Сору (Копирование). В открывшемся диалоговом окне Copy Pad Style
(Копирование монтажного отверстия) в поле Pad Name (Имя КП) набрать имя нового стиля S-type (рис. 5.7, б) и нажать кнопку ОК.
В диалоговом окне
Copy Pad Style в списке
Current Style выбрать появившийся стиль
S-type и нажать кнопку
Modify

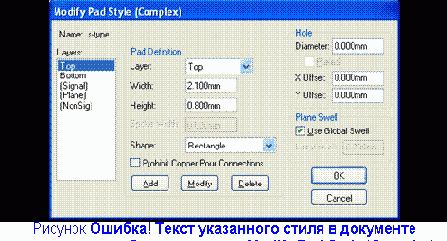

(Complex) (Сложная модификация). В открывшемся диалоговом окне Modify Pad Style (Complex) в списке Layers (Слои) выбрать слой Тор
(Верхний) и установить для него прямоугольную форму контактной площадки. Для этого в поле Pad Definition (Описание контактной площадки) в открывающемся списке Shape (Форма) выбрать значение Rectangle (Прямоугольник), установить размеры прямоугольника, равные по высоте (Height) 0,8 мм и по ширине (Width) 2,1 мм, и нажать кнопку Modify (Модифицировать).
Убрать параметры сверления контакта. В области
Hole установить диаметр сверления (
Diameter), равный нулю. Результат представлен на (рис. 5.8).
В списке Layers выбрать нижний слой (Bottom) и установить для него нулевые размеры по высоте (Height) и по ширине (Width) и нажать кнопку Modify. Аналогично выполнить настройку нулевых размеров контактной площадки для сигнального слоя (Signal) и для слоев внутренней проводимости (Plane — земли и питания и Non Signal — вспомогательных). Нажать кнопку ОК.
В диалоговом окне Options Pad Style
настроить стиль
S-type по умолчанию (рабочим стилем). Для этого нужно дважды щелкнуть
ЛК по имени стиля
S-type в списке.
Установка контактных площадок посадочного места микросхемы.
Выполнить команду
Place Pad (пиктограмма
). Вначале установить курсор в точку с координатами (
10; 17,5) и щелкнуть
ЛК В результате появится первая контактная площадка прямоугольной формы.
Затем аналогично установить остальные тринадцать
КП. Для этого поставить курсор в точку с координатами (
10; 16,25) и щелкнуть
ЛК. Перевести курсор в точку (
10; 15) и щелкнуть
ЛК. И так далее в точках с координатами: (
10; 13,75), (
10; 12,5), (
10; 11,25), (
10; 10), (
21,25; 10), (
21,25; 11,25), (
21,25; 12,5), (
21,25; 13,75), (
21,25; 15), (
21,25; 16,25) и (
21,25; 17,5). В завершение щелкнуть
ЛК, а затем
ПК (рис. 5.9).
Формирование контура микросхемы.
В строке параметров (Самая нижняя строка главного окна) открыть список слоев (кнопка
справа от имени текущего слоя) и назначить текущим слой
Top Silk (Верхний маркировочный) (рис. 5.10).
Выполнить команду
Place Line (пиктограмма
). Установить курсор в первую точку пятиугольника (координаты (
11,25; 17,5)) и щелкнуть
ЛК. Перевести курсор во вторую точку (
11,25; 8,75) и щелкнуть
ЛК. Перевести курсор в третью точку (
20; 8,75) и щелкнуть
ЛК. Затем в четвертую точку (
20; 18,75) и
ЛК, далее в пятую точку с координатами (
12,5; 18,75) и
ЛК. И снова перевести курсор в первую точку (
11,25; 17,5) и щелкнуть
ЛК, а затем
ПК (рис. 5.11)
В строке параметров снова открыть список слоев и назначить текущим слой
Тор.
Перенумерация контактов.
Для этого выполнить команды
Utils/Renumber (или пиктограмма
). В результате откроется диалоговое окно
Utils Renumber. В этом окне установить режим перенумерации контактов (в поле
Туре выбрать
Pad Number).
Проверить, чтобы начальный номер контакта (
Starting Pad Number) и приращение нумерации (
Increment Value) были равны единице. Нажать кнопку
ОК. После этого поочередно щелкнуть клавишей
ЛК в центре каждой
КП. Щелкнуть
ПК.
Снова выполнить команды
Utils/Renumber. В открывшемся диалоговом окне в поле
Туре
выбрать
Default Pin Designator, установить
Starting Pin Des и
Increment Value равными единице. После этого поочередно щелкнуть клавишей
ЛК в центре каждой КП. Щелкнуть
ПК.
Ввести точку привязки элемента.
По команде
Place Ref Point (пиктограмма
) переместить курсор в точку с координатами (
10; 17,5) и щелкнуть
ЛК, а затем
ПК.
Задать стиль шрифта.
Для этого выполнить команды
Options/Text Style. В диалоговом окне нажать кнопку
Add и ввести новый стиль
Arial3_5Italic. Для этого стиля изменить настройки: выделить имя в списке и нажать клавишу
Properties. В открывшемся диалоговом окне
Text Style Properties (рис. 5.12) поставить флажок возле
Allow True Type. Затем нажать кнопку
Font. В открывшемся диалоговом окне в области «Шрифт» выбрать «
Arial». В области «Набор символов» в выпадающем списке выбрать «Кириллица». В области «Начертание» выбрать «Курсив». Нажать кнопку
ОК. В области «
Size» ввести с клавиатуры значение
3,5 мм. Нажать кнопку
ОК. Щелкнуть
два раза по имени стиля (
Arial3_5Italic).
Ввести атрибуты элемента.
В качестве атрибутов введем место для размещения позиционного обозначения и надпись типа элемента.
Выполнить команду
Place Attribute
(пиктограмма
). Откроется диалоговое окно
Place Attribute (Признак). В нем в области
Attribute Category (Категория признака) назначить
Component (Компонент). В области
Name (Имя) выбрать
RefDes
(Позиционное обозначение).
В открывающемся списке
Text Style установить
Arial3_5Italic.
Выравнивание текста
Justification
задать по вертикали - низ, а по горизонтали - центр. Нажать кнопку
ОК.
Установить курсор в точку с координатами (
15; 18,75) и щелкнуть
ЛК, а затем
ПК. Вновь щелкнуть
ЛК, в результате вновь появится диалоговое окно
Place Attribute. Выбрать в нем в области
Attribute Category назначение
Component. В области
Name -
Туре. В открывающемся списке
Text Style задать стиль
Arial3_5Italic.
Выравнивание текста
Justification
задать по вертикали и по горизонтали - центр. Нажать
ОК. Установить курсор в точку с координатами (
15; 13,75), нажать и удерживать
ЛК. Нажать клавишу буквы
R для разворота атрибута на 90°.
Щелкнуть
ПК.
Проверьте правильность разработанного ПМ.
Для проверки правильности разработанного ПМ выполните команду
Utils / Validate (или нажмите на пиктограмму
Validate Pattern ).
Если ошибок не будет найдено, то появится соответствующее информационное окно (рис. 5.13). В противном случае следует исправить ошибки, о которых будет выведено информационное сообщения в соответствии с [1 - 5].
Окончательный результат построения ПМ микросхемы показан на рис. 5.14.
Сохранить посадочное место в библиотеку.
Для этого выполнить команды
Pattern/Save As. В результате откроется диалоговое окно
Pattern Save As. Здесь щелкнуть по кнопке
Library, в открывшемся окне выбрать библиотеку
Ivanov.lib. Выключить метку занесения информации в библиотеку как отдельного элемента (
Create Component). В поле
Pattern
набрать имя элемента
401.14 (рис. 5.15) и нажать кнопку
ОК.
