Создание посадочного места конденсатора КМметодом редактирования в графическом редакторе P-CAD РСВ

В том случае, когда пользователь P-CAD имеет библиотеку готовых ПМ ЭРЭ, создавать новые необходимые ПМ бывает удобно путем редактирования уже имеющихся в библиотеке ПМ, сходных по многим или отдельным характеристикам с необходимым. Такое редактирование позволяет выполнять универсальный графический редактор P-CAD РСВ.

Для этого из библиотеки вызывается изображение ПМ ЭРЭ и редактируется.

В исходной схеме электрической принципиальной используются конденсаторы К10-43А-0.033 мкф. В новых разработках применяют монолитные многослойные изолированные конденсаторы КМ-6 (рис. 5.71), которые предназначены для работы в цепях постоянного, переменного и импульсного тока. Конденсаторы КМ-6 по параметрам полностью или частично заменяют конденсаторы типов: К10-17, К10-7в, К10-43, К10-47, К10-49

Размеры конденсаторов КМ-6 приведены в табл. 5.3.

Таблица 5.3 - конденсаторы керамические постоянной емкости КМ-6

Вариант А

Группа по температурной стабильности

Пределы номинальных емкостей, пФ

Размеры, м

Номинальное напряжение,

ПЗЗ

120 - 360

6,5

4,5

3,5

390 - 560

7,5

6,0

5,0

620 - 2200

9,5

6.0

7,5

1300 - 2700

6,0

7,5

М47

120 - 470

6.5

6,5

4,5

3,5

510 - 680

7.5

7,5

6,0

5.0

750 - 1600

9,5

6,0

7,5

1800 - 3600

6.0

7,5

М75

180 - 470

6,5

4.5

3,5

510 - 680

7.5

7,5

6,0

5,0

750 - 1800

9,5

6,0

7,5

2000 - 3900

6,0

7.5

М750

470 - 1200

6,5

6.5

4,5

3,5

1300 - 2000

7,5

6,0

5,0

2200 - 5100

9.5

9,5

6,0

7,5

5600 - 9100

6,0

7,5

М1500

820 - 1500

6,5

6.5

4,5

3,5

1600 - 3300

7,5

6,0

5,0

3600 - 0,01 мкФ

9,5

6,0

7,5

0,011 - 0,015 мкФ

6,0

7,5

0,01; 0,15 мкФ

6,5

4,5

3,5

Н30, Н50

0,022; 0,033 мкФ

7,5

6,0

5,0

0,047; 0,068 мкФ

9,5

6,0

7,5

0,1; 0,15 мкФ

6,0

7,5

Н90

0,022; 0,033; 0, мкФ

6,5

4,5

3,5

0,068; 0.1 мкФ;

7,5

6,0

5,0

0,15, 0,22; 0,33 мкФ;

9,5

6,0

7,5

0,47 мкФ

6,0

7,5

0,68; 1,0 мкФ

6,0

Вариант Б

ПЗЗ

120 - 300

7,5

330 - 1100

9,5

7,5

1200 - 2700

7,5

3000 - 5100

М47

120 - 470

7,5

510 - 1200

9,5

7,5

1300 - 2700

7,5

3000 - 6200

М75

180 - 510

7,5

560 - 1500

9,5

7,5

1600 - 3300

7,5

3600 - 5600

М750

470 - 910

7,5

1000 - 3300

9,5

7,5

3600 - 5600

7,5

6200 - 10000

М1500

820 - 1500

7,5

1600 - 4700

9,5

7,5

5100 - 10000

7,5

0,011 - 0,015 мкФ

Н50

0,01; 0,015 мкФ

7,5

0,022; 0,033 мкФ

9,5

7,5

0,047; 0,068 мкФ

7,5

0,1, 0,15 мкФ

Н90

0,022; 0,033; 0,047; 0,068 мкФ

7,5

0,1; 0,15 мкФ

9,5

7,5

0,22; 0,33 мкФ

7,5

0,47; 0,68; 1 мкФ

Н90

1,5; 2,2 мкФ

13,5

<
Порядок создания посадочного места конденсатора КМ6 - 0.033 мкФ - 25 В путем редактирования ПМ конденсатора К73-17 с помощью универсального графического редактора P-CAD РСВ заключается в следующем.

Выбрать вариант установки конденсатора.

По табл. 4.8 выбираем типовой вариант 1б для установки конденсатора (рис. 5.72). Контур конденсатора КМ6 - 0.033 мкФ - 25 В на виде сверху по данным табл. 5.3 имеет вид прямоугольника размером 7,5´6 мм. Диаметр выводов d = 0,7 мм. Расстояние между контактными площадками принимаем 10 мм.

Определить параметры монтажного отверстия.

Для второго класса точности ПП минимально применимый диаметр металлизированного монтажного отверстия под вывод транзистора dвыв

= 0.7 мм определяется (см. разд. 5.6) по формуле 4.2:

= 0.40 · 1.5 + 0.05 = 0.65 мм,

где J = 0.04 - относительная толщина ПП (см. табл. 4.2); Н = 1.5 мм - толщина основания ПП из фольгированного стеклотекстолита СФ-2-1.5 (см. рис. 4.1 и 4.2); Dd = 0.05 мм - максимальное предельное отклонение диаметра рассчитываемого отверстия (см. табл. 4.3).

Учитывая, что dвыв > dпер, диаметр монтажного отверстия определим по (4.3):

= 0,7 + 0,05 + 0,2 = 0,95 мм

где

= 0,7 мм - диаметр вывода ЭРЭ; r = 0.2 - гарантированный зазор между диаметром монтажного отверстия и выводом ЭРЭ.

С учетом округления до номинальных размеров выбираем dмонт = 1.0 мм.

Определить параметры контактной площадки.

Для круглой формы монтажной площадки минимальный эффективный диаметр контактной площадки

рассчитываем по формуле 4.7:

= 2 · (0,2 + 0,7 / 2 + 0,15 + 0,25) = 1,9 мм,

где b

= 0.2 - ширина гарантийного пояска (рис. 4.5) выбрана по табл. 4.2 для второго класса точности;

- максимальный диаметр монтажного или переходного отверстия с учетом допуска;

= 0,15 и

= 0, 25 - позиционные допуски расположения осей отверстий и контактных площадок по ГОСТ 23751-86 (табл. 4. 5 - 4.6) соответственно.

Для комбинированного позитивного метода минимальный диаметр контактной площадки

рассчитываем по формуле 4.9:

= 1,9 +1,5 · (0.05 + 0,02) + 0.03 = 2,035 мм

где

= 0.05 + 0,02 - толщина фольги плюс толщина осажденной меди.

Округляем в соответствии с ГОСТ 10317-79 размер контактной площадки до 2,0 мм. При этом ее площадь S ? 3,14 мм2, что больше минимально рекомендуемой S = 2,5 мм2

для 2-го класса точности.

Загрузить графический редактор P-CAD РСВ.

Настроить конфигурацию графического редактора.

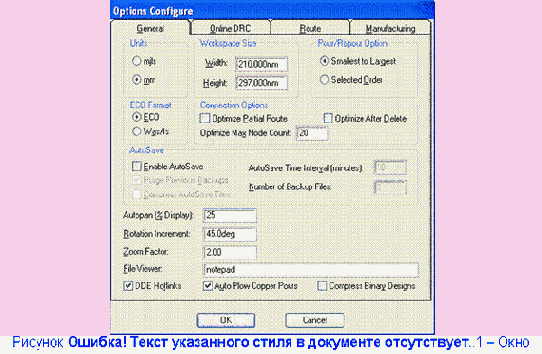

Выполнить команды Options/Configure. Появляется диалоговое окно Options Configure. В этом окне в области Units (Единицы) «выбрать» mm — миллиметры как основную систему единиц, в области Workspace Size (размер рабочего поля) задать значение ширины Width равное 210 мм и высоты Height равное 297 мм. Остальные поля оставить без изменения (рис. 5.73). Нажать кнопку ОК.

Установить текущую линию рисования. Выполнить команды Options/Current Line. В открывшемся диалоговом окне Options Current Line в поле Line Width набрать новую ширину линии 0,2 мм и нажать кнопку Add

(рис 5.74), а затем кнопку ОК.

Загрузить конденсатор К73-17-4.7 из библиотеки Ivanov.lib.

Выполнить команды Place/Component в появившемся одноименном окне щелкнуть ЛК

по кнопке Library Setup и выбрать курсором конденсатор К73-17-4.7. Щелкнуть ЛК.

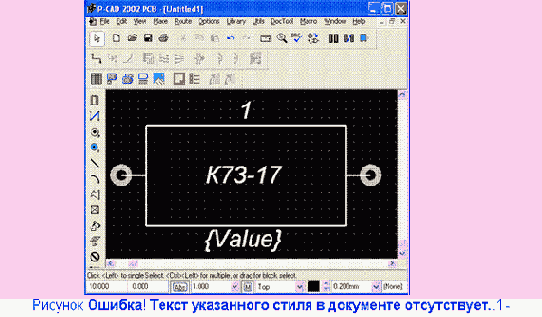

Точку привязки появившегося контура изображения ПМ К73-17

переместить в координаты (10; 10), трижды нажать клавишу «серый плюс» и щелкнуть ЛК. Изображение появится на рабочем поле (рис. 5.75).

Командами Edit/Select выделить ПМ конденсатора для редактирования. Щелкнуть ЛК.

Преобразовать ПМ конденсатора К73-17-4.7 в набор графических примитивов

Командами Edit/Component/Explode Component выбранное ПМ преобразовать в набор графических примитивов (выводов, линий, надписей), которые будут редактироваться. После этой команды вместо надписей 1 и К73-17 появятся атрибуты {RefDes} и {Туре} (рис. 5.76).

Добавим новый стиль контактных площадок

Выделить ЛК одну из контактных площадок. Нажать ПК в поле выделения и в открывшемся контекстном меню выбрать ЛК клавишу Properties (Свойства).

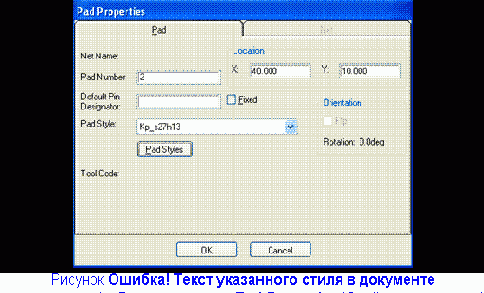

В появившемся диалоговом окне Pad Properties (Свойства площадок) (рис. 5.77) нажать кнопку Pad Styles (Стили площадок)

В открывшемся диалоговом окне Options Pad Style (рис. 5.78) в списке Current Style имеются стили Default и Kp_s27h13. Для формирования нового стиля нажать кнопку Сору.

В открывшемся диалоговом окне Copy Pad Style в поле Pad Name набрать имя нового стиля Kp_s20h10 и нажать кнопку ОК (рис. 5.79).

В диалоговом окне Options Pad Style (см. рис. 5.55) в списке Current Style (Текущий стиль по умолчанию) выбрать ЛК появившийся новый стиль Kр_s20h10 и нажать кнопку Modify (Simple) (Простая модификация) чтобы уточнить его свойства.

В открывшемся диалоговом окне Modify Pad Style (Simple) (Простая модификация стиля контактной площадки) в списке Туре (тип) выбрать штыревой тип вывода (Thru) и установить для него круглую форму контактной площадки. Для этого в поле Pad Definition

(описание контактной площадки) в открывающемся списке Shape

выбрать значение Ellipse. Установить размеры эллипса Height (высота) и Width (ширина) равными 2,0 мм, диаметр сверла задать в поле Hole равным 1,0 мм (рис. 5.80). Нажать кнопку ОК, а затем кнопку Close.

Выполнить команды Options/Pad Style. Во вновь открывшемся диалоговом окне Options Pad Style в списке Current Style избрать стиль Kp_s20h10 двойным щелчком ЛК стилем по умолчанию[6].

Нажать кнопку Close.

Изменить стиль контактных площадок.

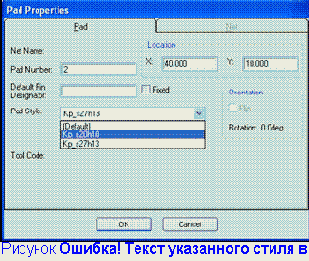

В еще раз появившемся диалоговом окне Pad Properties (Свойства площадок) (рис. 5.81) в списке доступных стилей Pad Styles избрать созданный стиль Kp_s20h10 и нажать ЛК клавишу ОК. Стиль одной из контактных площадок изменен.

Аналогично выделить другую контактную площадку, вызвать диалоговое окно Pad Properties и в списке доступных стилей Pad Styles изменить ее стиль на стиль Kp_s20h10.

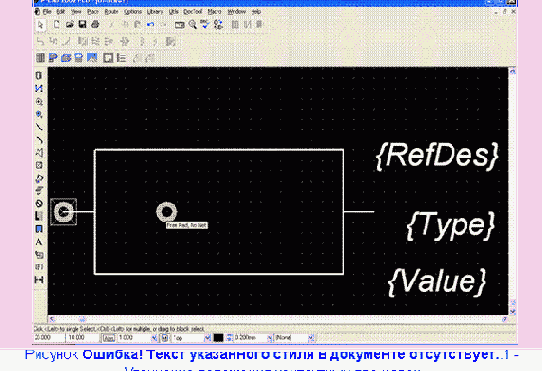

Уточнить положение контактных площадок

Шаг сетки задать равным 1,25.

Расстояние между выводами у конденсатора КМ6 10 мм. Выделить

2-ю контактную площадку, размещенную в координатах (40; 10) и, не отпуская ЛК, перетащить ее в узел с координатами (20; 10).

ПМ конденсатора К73-17 перерисовать в ПМ конденсатора КМ6.

Габариты у КМ6 7,5´6 мм.

Вначале сдвинуть надписи вправо, чтобы они не закрывали изображение ПМ. Для этого по командам Edit/Select, выбирая по очереди курсором каждую из трех надписей и выделяя их щелчком ЛК; не отпуская ЛК, переместить за пределы контура конденсатора (рис. 5.82).

Теперь перерисовать прямоугольный контур. Для удобства задать шаг сетки 0.05 мм.

Вначале по командам Edit/Select выделить и сместить вертикальные линии в точки с координатами (11.25; 7), (11.25; 13) и (18.75; 7), (18.75; 13). Края линий надо отдельно выставить по указанным координатам, увеличивая в процессе размещения масштаб изображения (рис. 5. 83) , а затем в эти же точки установить и горизонтальные линии контура.

Также следует поступить и с линиями, показывающими выводы конденсатора. Координаты линии, изображающей левый вывод (10; 10), (11.25; 10), а правый - (18.75; 10), (20; 10).

Еще один очень удобный вариант редактирования линий: выделять редактируемую линию и вызывать ПК диалоговое окно Line Properties (Свойства линии) (см.

рис. 5.84). В поля End Points этого окна следует вести уточненные координаты концов линии, заодно проконтролировав и ее длину (Length). При этом текущий масштаб сетки может быть произвольным.

Перенумеровать контакты.

Для этого необходимо выполнить команды Utils/Renumber. В результате откроется одноименное окно (см. рис. 5.35, а, б). В нем установить режим перенумерации контактов (в поле Туре выбрать Pad Number) Проверить, чтобы начальный номер контакта (Starting Pad Number) и приращение нумерации (Increment Value) были равны единице. Нажать кнопку ОК. После этого поочередно щелкнуть ЛК в центре каждой КП. Щелкнуть ПК.

Снова вызвать команду Utils/Renumber. В открывшемся диалоговом окне в поле Туре выбрать Default Pin Designator, установить Starting Pin Des

и Increment Value равными единице. Также нажать ОК. После этого поочередно щелкнуть ЛК в центре каждой КП. Щелкнуть ПК.

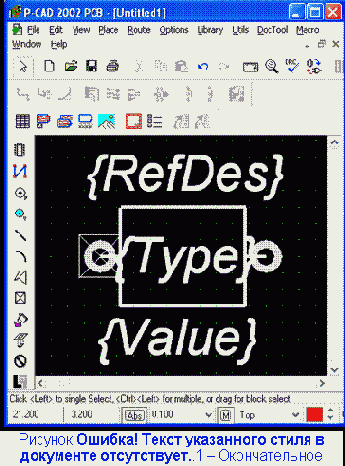

Уточнить положение атрибутов конденсатора.

После редактирования контура уточнить положение атрибутов конденсатора в соответствии с рис. 5.83.

Записать ПМ КМ6 в библиотеку.

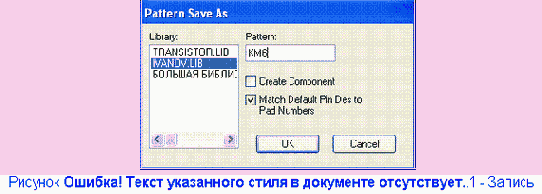

Для этого по командам Edit/Select курсором выделить все принадлежащие ПМ объекты в прямоугольную рамку. После этого по командам Library/Pattern Save As записать ПМ в библиотеку. В открывшемся окне Pattern Save As в списке Library выбрать библиотеку Ivanov.lib. В (рис. 5.85). В поле Pattern набрать имя элемента «КМ6» и нажать кнопку ОК.
