Разработка посадочных мест на печатной плате для монтажа конструктивных элементов


Контактную площадку, рассчитанную по формулам


Контактную площадку, рассчитанную по формулам (4.8) - (4.10), необ­ходимо развивать в свободную сторону, чтобы ее площадь, без учета отвер­стия, составляла для 1-го и 2-го классов точности не менее 2,5 мм2, а для 3-го и 4-го - 1,6 мм2.

Точность позиционирования, в свою очередь, определяет возможность автоматизированной установки ЭРЭ на печатную плату и совмещения уста­новленных на плату электрорадиоэлементов (светодиодов, переменных ре­зисторов и т.п.) с отверстиями в экранах, передней и задней панелях и дру­гих конструктивных элементах.

Поэтому, например, у печатных плат, предназначенных для автомати­ческой установки навесных элементов,
, независимо от класса точности ПП, устанавливается для монтажных отверстий по 4-му классу точности, а для переходных - по 3-му.

Если позиционный допуск расположения осей отверстий необходимо учитывать при разработке элементов конструкции, то предельные отклоне­ния расстояния между центрами двух отверстий ПП определяют как полу­сумму позиционных допусков расположения центров этих отверстий.

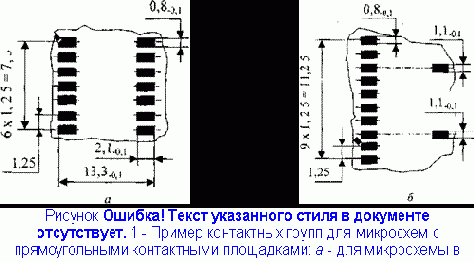

В ОСТ 4.010.030-81 «Установка навесных элементов на печатные пла­ты» приведены размеры контактных групп для микросхем с планарными вы­водами (см. рис. 4.7).

При специальном проектировании прямоугольных контактных площа­док их габаритные размеры должны быть больше соответствующих размеров выводов на 0,1 .. 0,4 мм, а расстояние между ним соответствовать 1-2-му классу точности (табл. 4.2).

Габариты прямоугольных КП для безкорпусных ЭРЭ и под планарные выводы ЭРЭ зависят от размеров паяемых элементов или выводов, а расстоя­ние между КП определяются возможностями технологического оборудова­ния и электрической прочностью.

Предельные отклонения размеров ширины печатных элементов
(проводников, контактных площадок, концевых печатных контактов, экра­нов) для узких мест не должны превышать значений, указанных в табл. 4.7.

Таблица 4.7 - Предельные отклонения ширины печатных элементов
