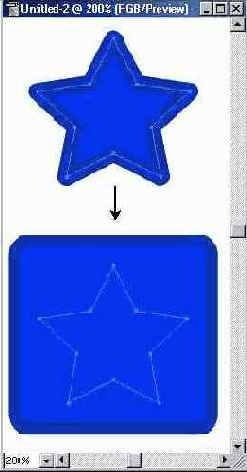

Преобразование векторного объекта в прямоугольную форму

1.4. Преобразование векторного объекта в прямоугольную форму

Отображение объектов с режимом наложения

1.8. Отображение объектов с режимом наложения

Обновленная палитра Layers

1.10. Обновленная палитра Layers

Пример палитры, взаимодействующей с палитрой Layers

1.11. Пример палитры, взаимодействующей с палитрой Layers

С помощью технологии слоев стала возможной функция маскирования нижележащего слоя, как это имеет место в программе Adobe Photoshop.

Совершенно новое качество связано с тем, что любому слою, которому присваивается статус "целевого" (target), можно присвоить и любые параметры внешних эффектов (appearance) или стилей. В целом, эта функция обеспечивает довольно сложное, по крайней мере на первый взгляд, взаимодействие многих палитр (рис. 1.11), определяющих параметры заливок, обводок и всевозможных эффектов.

Поддержка формата Adobe PDF

Уже много лет фирма Adobe продвигает действительно замечательный формат Adobe Portable Document Format (PDF), который все более широко используется в самых разных сферах: от Web-документов до цветоделенных полос.

И наконец, было объявлено, что формат программы Adobe Illustrator 9.0 является в своей основе форматом PDF, хотя расширение файла осталось прежним (ai) и сохранилась возможность свободного открытия форматов предыдущих версий программы (вплоть до версии 1).

В новом формате сохраняются параметры шрифтов, заливок, алгоритмы компрессии, данные системы управления цветом, защиты и прочего. Разработчики обещают, что предстоящая версия программы Adobe Acrobat Reader сможет открывать, просматривать и печатать документы в формате AI.

Автоматическое размещение объектов на слоях

Новая команда Release to Layers (Преобразовать в слои) позволяет разместить совокупность объектов, например группу превращения (blend), на автоматически создаваемой совокупности отдельных слоев. Эта процедура является подготовкой к созданию векторной анимации (в формате SWF) или точечной анимации (в формате GIF), размещаемой на Web-страницах.

Экспорт файлов

Программа Adobe Illustrator 9.0 может сохранять или экспортировать файлы в следующих форматах:

Adobe Illustrator BMP EPS CGM (version 1) PDF EMF/WMF Macromedia Flash (SWF) DWG SVG DXF GIF PICT JPEG PCX Adobe Photoshop (с сохранением слоев) TGA Amiga IFF TIFF

(программа Adobe Illustrator 9.0 может открывать и размещать файлы в юном формате Microsoft® RTF (Office 97 и выше) и Microsoft Word (Office 97 и выше), а также открывать, размещать и экспортировать файлы в простом текстовом формате ТХТ.

Графические стили

Новая палитра Styles (Стили) (рис. 1.9) позволяет создавать и сохранять набор параметров под каким-либо произвольным именем, такой набор принято называть стилем, хотя специального управления параметрами не предусмотрено.

Стили позволяют очень быстро форматировать текст и изменять внешний вид объектов, а кроме того — и что особенно важно — поддерживать единообразие во всем документе. Поскольку стили однозначно связаны с объектами, то с их помощью можно изменять форму объектов, трансформировать их, перенабирать текст.

Стиль состоит из комбинации параметров, включающих цветовые, градиентные и декоративные заливки, обводки, эффекты, фильтры, прозрачности, режимы наложения и трансформации. Для управления стилями можно использовать также новую палитру Appearance (Внешние эффекты).

Интеграция с издательскими программами фирмы Adobe

Внешний вид палитры инструментов, палитр, общие команды и клавиатурные эквиваленты являются стандартными для многих приложений фирмы Adobe. Программа обеспечивает также поддержку некоторых свойств, например, слоев, прозрачности, режимов наложения, текстовых параметров и фильтров.

Программа Adobe Illustrator 9.0 сохраняет высокую степень интеграции с программой Adobe Photoshop. При открытии файла программы Adobe Photoshop в программе Illustrator сохраняются маски, режимы наложения, прозрачности и слои. При экспортировании файла Illustrator в формат Photoshop можно сохранить слои, маску непрозрачности, значение прозрачности, режимы наложения и редактируемые текстовые блоки.

Интеграция с Web-редакторами фирмы Adobe

Программа Adobe Illustrator 9.0 располагает улучшенными характеристиками по экспортированию документов для других программ Web-лизайна — Adobe GoLive и Live Motion. Изображения программы можно впрямую переносить в программу Adobe GoLive 5 в одном из оптимизированных форматов GIF, JPEG, PNG, SWF и SVG.

Краткие сведения о фирме Adobe

Разработчиком программы, которой посвящена эта книга, является фирма Adobe Systems Incorporated (рис. 1.1). Она была организована в 1982 году, ее основателями являются доктор Чарльз Гешке (Dr. Charles Geschke) и доктор Джон Уорнок (Dr. John Warnock). В 2000 году произошла смена руководителей, сначала было объявлено о назначении исполнительного вице-президента по продуктам и маркетингу Брюса Чизена (Bmce Chizen) на пост президента Adobe (прежний президент компании Чарльз Гешке остался сопредседателем совета директоров), а затем практически под занавес года один из ее основателей Джон Уорнок покинул пост СЕО компании и занял новую для фирмы должность СТО (Chief Technology Officer), также оставаясь при этом сопредседателем совета директоров Adobe. Преемником Джона Уорнока стал нынешний президент компании Брюс Чизен.

Рис. 1.1. Логотип фирмы
Adobe Systems Incorporated
Первоначально задачей фирмы была разработка и продвижение программных продуктов с использованием языка описания страниц PostScript. В дальнейшем область интересов значительно расширилась, и сейчас фирма занимает одно из ведущих мест (по разным источникам третье или четвертое место) среди разработчиков программного обеспечения и является законодателем многих стандартов в области компьютерной графики и полиграфии. В номенклатуре программных продуктов прослеживаются несколько основных групп пользователей, для которых фирма разрабатывает Приложения.
Чрезвычайно широкий диапазон специалистов, работающих с изображением. Для них предназначены известнейшие программы векторной, точечной и презентационной графики. Специалисты настольных издательских систем и допечатной подготовки изданий. В 1994 году произошло объединение фирм Adobe и Aldus, разработчика известнейших программ PageMaker и Photostyler. В следующем году в собственность фирмы Adobe перешла программа FrameMaker фирмы Frame Technology Corporation — программа класса PageMaker, но со специализацией в сторону больших научно-технических документов и возможностью переноса документов с одной платформы на другую. В настоящий момент фирмой усиленно продвигается новая программа InDesign. Ее назначение — высокопрофессиональная верстка и дизайн, она претендует занять ту нишу, которой до сих пор безраздельно владела программа QuarkXPress. Специалисты по системной интеграции продуктов фирмы Adobe, а также, по объединению последних с разработками аналогичного класса других компаний. На базе языка PostScript фирма разработала универсальный формат, который называется Portable Documents Format (PDF). Формат PDF является аппаратно-независимым, он может включать текст, векторную и точечную графику, поддерживает технологию гиперсвязей. Совершенно очевидно, что этот формат является значительным плацдармом фирмы в области подготовки электронных документов и дальнейшее свое развитие фирма связывает с рынком программ для создания и распространения документов в электронной форме, и в первую очередь для WWW. Программы группы Adobe Acrobat могут взаимодействовать с браузером Netscape Navigator и открывать документы в формате PDF, что переводит изобразительный уровень документов на значительно более высокий уровень.

Фирма Adobe закончила постройку следующего уровня в своем основном фундаменте — языке PostScript, ориентированного также в немалой степени на WWW, и выпустила версию Level 3. В частности, каждый принтер, поддерживающий этот уровень, будет иметь встроенный Web-сервер, который позволит удаленным пользователям обращаться к принтеру через Internet и напрямую работать с форматами, используемыми в Internet (HTML, PDF, GIF, JPEG, PNG). Это свидетельствует о серьезных намерениях фирмы сместить акцент с размножения документов на их рассылку и печать по требованию (print-on-demand), сохранив при этом свои позиции лидера графики и верстки.

Маска непрозрачности и слой-маска

В данной программе появились две новые функции маскирования — маска непрозрачности и слой-маска, так называемая "обтравочная маска" (clipping mask). Они позволяют избирательно скрывать фрагменты изображения. Применяя палитру Transparency (Прозрачность), можно использовать любой объект в качестве маски непрозрачности. Уровни серого в маске определяют степень непрозрачности маски. Изменяя форму, расположение и заливку маски, можно добиться довольно сложных эффектов, например, переменной прозрачности.

Обтравочная маска определяется в качестве параметра слоя в палитре Layers (Слои) и позволяет маскировать нижележащие объекты.

Мелкие недостатки

К недостаткам программы можно по-прежнему отнести довольно слабую функцию автотрассировки, хотя фирма располагает замечательной программой Streamline 4.0, которая позволяет быстро и качественно векторизовать точечные изображения в векторные. И уж если фирма включила хорошую функцию растеризации векторных изображений и возможность обработки точечных изображений, то казалось бы логичным, чтобы для преобразования точечных изображений в векторные не требовалась специальная про грамма.

Осталась некоторая неопределенность и с тремя инструментами выделения - Selection (Выделение), Direct Selection (Частичное выделение) и Group Selection (Выделение в группе), по крайней мере последние два пересекаются в своих функциях, кроме того, достаточно трудно выделять объекты, близко расположенные друг с другом (требуется переход в контурный режим, значительное увеличение). В программах Macromedia FreeHand и СorelDRAW такой инструмент один, но он великолепно справляется со всеми функциями путем сочетания со служебными клавишами.

И совсем кажется странным отсутствие многостраничности, вследствие чего даже собственный формат PDF, на который фирма возлагает чрезвычайно большие надежды, открывается только по одной странице.

Место Illustrator в семействе программ Adobe

Фирма Adobe стремится системно и интегрирование разрабатывать программные продукты. Совсем недавно фирма продвигала свои продукты по трем номинациям, которые она определяла с помощью трех понятий: CREATE (создать), ASSEMBLE (объединить) и DELIVER (передать), однако в настоящий период (зима 2001 года) она предпочитает разделять свою продукцию по технологическим критериям.

На первое место (как самое модное и бурно развивающееся) фирма выдвигает направление, связанное с подготовкой документов для Web-дизайна. Сюда включаются следующие программы: Adobe GoLive — программа, предназначенная для разработки Web-сайтов, включая электронную коммерцию, предлагает интерактивное (визуальное) создание страниц с последующей автоматической генерацией HTML-кода; Adobe LiveMotion — программа, предназначенная для создания анимированных и графических изображений, размещаемых на Web-страницах; Adobe Illustrator® — редактор векторной графики, предназначенный для создания изображений, которые используются в полиграфии, в электронных презентациях и Web-дизайне, этой программе посвящена данная книга; Adobe Photoshop® — популярнейший редактор точечной графики, который предлагает практически все возможности по обработке сканированной графики и созданию сложных изобразительных монтажей. Adobe ImageReady® — программа, предназначенная для подготовки точечной графики для Web-дизайна, в частности, типичных видов графики (анимированных изображений, изображений-карт, ролловеров (rollover), изображений с прозрачным фоном), при сохранении изображений используются оптимизированные цветовые таблицы и обеспечивается генерирование HTML-кодов; Adobe Streamline 4.0 — программа-трассировщик, предназначенная для преобразования точечной графики в векторную. В следующую совокупность включены программы точечной графики, или, как фирма определяет это направление, — digital imaging (цифровая изобразительность). Сюда входят следующие программы: Adobe Photoshop® — см. аннотацию выше; Adobe Photoshop® Limited Edition — облегченный вариант программы точечной графики, предназначенный для освоения основных функций редактора и методов работы с изображениями, полученными в результате сканирования и съемки цифровыми фотокамерами; Adobe PhotoDeluxe® Home Edition и Adobe PhotoDeluxe® Business Edition — простые редакторы точечной графики, предназначенные для выполнения некоторых стандартных операций (например, ретуши и коррекции) со сканированными изображениями и рассчитанные на неподготовленного пользователя или бизнес-пользователя; Adobe ActiveShare — простая и элегантная программа, предназначенная для работы с фотографиями в домашних условиях, а именно: импортирует изображения со сканера и цифровой фотокамеры; позволяет создавать "семейный альбом" и рассылать фотографии по электронной почте. Далее следует обширный список программ для графического дизайна и полиграфии: Adobe Illustrator® — см. аннотацию выше; Adobe Photoshop® — см. аннотацию выше; Adobe InDesign — современная профессиональная программа верстки с многообразными характеристиками типографики и развитой системой допечатной подготовки. Adobe InCopy — программа подготовки издательских оригиналов, которая дает возможность авторам, редакторам и верстальщикам компоновать документы профессионального уровня; Adobe Acrobat InProduction — программа, которая является связующим звеном между собственно дизайном и печатью документа в формате Adobe Portable Document Format (PDF), в частности, она обеспечивает процессы допечатной проверки, цветоделения, треппинга и других важнейших проблем подготовки документа к печати; Adobe InScope — издательская система, обеспечивающая управление ресурсами и образующая сложную и многоуровневую среду с открытой архитектурой. Программа призвана увеличить производительность труда, улучшить качество и снизить расходы на каждом этапе издательского производства. Программа имеет полную интеграцию со всеми программами верстки и графики фирмы Adobe; Adobe PageMaker® — программа верстки полиграфических и электронных изданий, переведенная в разряд бизнес-приложений. Сопровождается сотнями всевозможных шаблонов документов, иллюстрациями и цифровыми фотографиями, использование которых в качестве основы многократно уменьшает время создания документов, не претендующих на особенно изысканный дизайн; Adobe FrameMaker® — программа верстки объемных, структурированных и часто обновляемых документов, к каковым относится, например, фирменная документация, которая без значительных и принципиальных изменений может быть использована для полиграфического исполнения, для распечатки на офисном принтере, для размещения на Web-страницах или распространения на дисках CD-ROM; Adobe FrameViewer® — программа, которая обеспечивает динамическую навигацию, многочисленные настройки и кроссплатформенную совместимость документов программы Adobe FrameMaker®; Adobe PressReady — программа, обеспечивающая работу цветных струйных принтеров последнего поколения на основе языка описания страниц Adobe PostScript® 3 и проверку документов перед выводом на печать во избежание лишних расходов материалов; Adobe Streamline — см. аннотацию выше; принтерные драйверы фирмы Adobe — программные решения, ставшие стандартами в области высококачественной печати и полиграфии. В отдельную группу приложений выделены программы, относящиеся к технологиям сохранения информации, цветоделения и печати полиграфических документов: Adobe Portable Document Format (PDF) — открытый стандарт де-факто для электронных изданий, формат обеспечивает сохранение всех параметров шрифта, форматирования, цветов изображений, при этом является исключительно компактным; Adobe PostScript® — всемирно известный формат и язык программирования, который используется как в компьютерной графике, так и в полиграфии. Эта технология лицензирована всеми производителями высококачественных печатных устройств и интегрирована в очень широкий спектр внешних устройств; Adobe® Extreme — архитектура систем печати, предназначенная для использования в сервис-бюро, студиях допечатной подготовки и полиграфических предприятиях. Эта технология представляет самое быстрое и гибкое воплощение печатных технологий фирмы Adobe и обеспечивает интегрированный рабочий поток для автоматизации допечатной подготовки, оптимизации скорости и качества с использованием форматов PDF и JT (Job Tickets — "билетов заданий"); принтерные драйверы фирмы Adobe — см. аннотацию выше; Adobe SVG Viewer — программа-просмотрщик масштабируемой векторной графики, размещаемой на Web-страницах, формат разработан и поддерживается концорциумом W3C. Фирма Adobe по-прежнему продвигает серию программ, направленных на создание презентаций, анимационных роликов, следующих под грифом "motion" (движение): Adobe After Effects® — программа, предназначенная для создания сложных документов с использованием анимированных изображений, видеокадров, мультимедийных элементов. Эта программа тесно связана с другими программами, объекты которых служат в качестве элементов, — Adobe Photoshop®, Adobe Illustrator® и Adobe Premiere®; Adobe Premiere® — программа, предназначенная для работы с видеомонтажом, используется в производстве кинофильмов, видеофильмов, мультимедийных продуктов и Web-сайтов; Adobe Dimentions® — довольно простой редактор трехмерной графики (разработан только для компьютеров Macintosh). Программа преобразует любой векторный объект в трехмерный (точнее, в псевдотрехмерный) с возможностью последующего вывода на PostScript-устройствах; Adobe ImageReady® — см. аннотацию выше; Adobe Photoshop® — см. аннотацию выше. Группа программ для создания электронных изданий (ePAPER) и электронный документооборот базируются на формате PDF и пакете Acrobat. Сюда включаются следующие программы: Adobe Acrobat® Reader — бесплатно распространяемая программа для просмотра и печати документов в формате Adobe Portable Document Format (PDF); Adobe Acrobat® Business Tools — программа обработки документов на основе электронной разметки и формата PDF. Позволяет конвертировать любую Web-страницу или в целом Web-сайт в компактный файл формата PDF и рассылать по электронной почте коллегам и клиентам; Adobe Acrobat® Capture® — программа оптического распознавания символов (OCR) представляет собой мостик между бумажной и цифровой формами представления документов и соединяет сканер и конвертор документов в формат PDF; Adobe Acrobat® Distiller® Server — программа, преобразующая документ в формате PostScript в документ формата PDF и, помимо возможности увидеть результат печати, обеспечивает предпечатную проверку документа. Эта программа необходима всем, кто использует в своей работе высокопрофессиональные выводные PostScript-устройства; Adobe Acrobat® Messenger — программа, объединяющая возможности сканера и цифрового копира, обеспечивает создание цифровых документов и распространение их средствами электронной почты. Internet и факса; Adobe PDF Merchant — программа, использующая преимущества Internet-бизнеса и обеспечивающая управление интеллектуальной собственностью. Интегрируется со всеми известными системами электронной торговли и серверов электронных транзакций с обеспечением необходимого уровня защиты; Adobe Document Server — программа, обеспечивающая просмотр документов формата PDF средствами Web-браузеров без необходимости обращения к программе Adobe Acrobat® Reader. Программа позволяет выполнить конвертирование документов формата PDF в изображения в форматах GIF или JPEG с сохранением элементов управления и навигации. Программа позволяет также преобразовать в документ формата HTML с максимально возможным сохранением визуального форматирования. И наконец, фирма Adobe поддерживает и продвигает программы, предназначенные для работы со шрифтами. В эту группу входят следующие программы и библиотеки шрифтов: Adobe Type Manager® (ATM®) Deluxe — программа, обеспечивающая управление шрифтами в форматах PostScript® Type I, OpenType и TrueType; Adobe Font Folio — содержит более 2500 шрифтов из фирменной библиотеки и средства управления шрифтами, в частности, Adobe Type Manager® Deluxe; Adobe Type Library — библиотека фирменных шрифтов. Фирма комбинирует указанные программы в несколько пакетов — "коллекций" в терминологии фирмы: Adobe Web Collection Adobe Dynamic Media Collection Adobe Design Collection Adobe Publishing Collection Суммируя изложенное выше, можно констатировать, что программа Adobe Illustrator входит в несколько коллекций, хотя главное ее назначение состоит в создании векторных изображений, которые можно использовать как в "родных" документах программы, так и экспортировать в другие форматы.

Поэтому программа Adobe Illustrator может служить как источником иллюстративного материала, так и программой, создающей конечный продукт (например, оригинал-макеты и цветоделенные полосы).

Программе Adobe Illustrator посвящены следующие страницы Web-сайта фирмы Adobe по адресу: http://www.adobe.cofn/pfvclucts/illustrator/mam.html(рис. 1.2).

Новая "помощь"

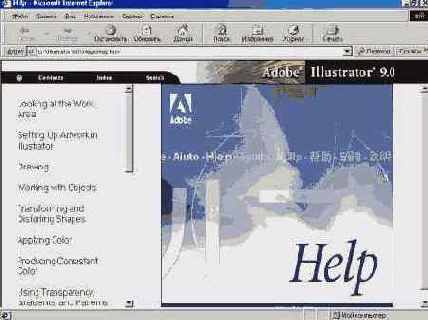

В данной версии программы информационно-справочная система обеспечивается за счет HTML-файлов, т. е. они могут быть визуализированы с помощью любого браузера (рис. 1.12), инсталлированного в операционной системе пользователя. Это позволяет использовать систему помощи независимо от основной программы.

Новый способ создания эффектов

В данной версии программы Adobe Illustrator обеспечивается новый подход к созданию эффектов, напоминающий настроечные слои (Adjustment layers) в программе Adobe Photoshop. Эти команды расположены в меню Effect (Эффект), их можно применить к векторным объектам, точечной графике и шрифтам.

Oсновным достоинством этих эффектов является возможность дальнейшего редактирования, масштабирования. Эффект можно даже удалить без необходимости снова создавать исходный объект, например, команда Convert to Shape (Преобразовать в форму) позволяет конвертировать графические объекты в изменяемые прямоугольные и эллиптические формы, которые могут пригодиться при создании кнопок для Web-страниц (рис. 1.4).

Другие команды, например Stylize (Стилизация) меню Effect (Эффект), предназначены для присвоения параметров "внешнего облика" (appearance), в частности, параметров падающей тени (рис. 1.5) или свечений непосредственно шрифту или графическому объекту с сохранением способности подвергаться редактированию векторных объектов.

Отображение объектов с наложением

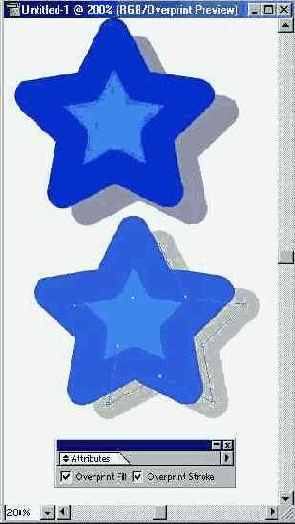

В документе программы Adobe Illustrator 9.0, наконец-то, предусмотрена возможность отображения объектов с параметром наложения (overprint), что весьма полезно при подготовке документа к полиграфическому исполнению (рис. 1.8).

Расширенная поддержка форматов файлов

Программа Adobe Illustrator 9.0 может открывать и размещать файлы следующих форматов:

Любую предыдущую версию Adobe Illustrator (AI) DXF Encapsulated PostScript (EPS) EMF/WMF Portable Document Format (PDF, одна страница за один раз) GIF Adobe Photoshop (PSD, версию 2.5 и выше) jpeg Macromedia FreeHand (FH5, FH7, FH8 версий 5.0, 5.5, 7.0 и 8.0) PHG CorelDRAW (CDR, версии от.5.0 до 8.0) Kodak Photo CD Amiga IFF PICT BMP PCX CGM PXR DWG TGA TIFF

Программа Adobe Illustrator 9.0 может сохранять или экспортировать файлы в следующих форматах:

Adobe Illustrator BMP EPS CGM (version 1) PDF EMF/WMF Macromedia Flash (SWF) DWG SVG DXF GIF PICT JPEG PCX Adobe Photoshop (с сохранением слоев) TGA Amiga IFF TIFF

Расширенные возможности слоев

Использование слоев не новость для программ графики, однако в данной версии программы Adobe Illustrator палитра Layers (Слои) получила дополнительные функции — управление не только слоями (эта функция, безусловно, сохранилась), но и группами объектов, а также отдельными объектами (рис. 1.10). Да и сами слои тоже расширили свои возможности, теперь з программе можно создавать вложенные слои, т. е. формировать иерархическую структуру, что, по замыслу разработчиков, должно придать большую гибкость операциям со слоями.

Растушевка

Команда Feather (Растушевка) меню Effect/Stylize (Эффект/Стилизация) обеспечивает смягчение перехода между объектами, которые располагаются друг над другом. Этот эффект можно применять как к векторным (рис. 1.7), так и к шрифтовым объектам.

Системные требования

В документации к программе приводится следующий перечень требований к аппаратным и программным средствам:

процессор Pentium (рекомендуется Pentium II); операционная среда Microsoft Windows 98/2000, Windows NT 4.0; видеоадаптер на 256 цветов (рекомендуется 24-битный) и с разрешением 800x600 и выше; 64 Мбайт оперативной памяти; 05 Мбайт свободного дискового пространства для установки; дисковод CD-ROM.

Специалисты, которым необходима эта программа

Программа Adobe Illustrator предназначена главным образом для любых работ, связанных с созданием и обработкой векторной графики, которая может в дальнейшем использоваться и для полиграфической печати, и для мультимедийных приложений, и для сети World Wide Web. К изображениям, с которыми изначально работает программа, можно отнести всевозможные знаки, логотипы, технические иллюстрации, схемы, и т. д. и т. п.

Основными специалистами, для которых предназначена программа, являются художники-дизайнеры. Появление программ векторной графики подняло графический дизайн на новый уровень и дало возможности творческому человеку работать с графической формой и со шрифтом аналогичным образом (легкость трансформаций форм и шрифта может играть даже отрицательную роль: стало слишком легко создавать плохой дизайн). Программа в равной степени может использоваться иллюстраторами технической книги. Изображения, которые создаются в программе Adobe Illustrator, легко интегрируются в мультимедийные программы (например, Adobe Premiere, Adobe After Effects и многие другие), поэтому ее могут использовать специалисты по производству мультимедийных продуктов. Специалисты новейшего направления дизайна — Web-дизайнеры также могут с успехом применить программу для разработки иллюстративного материала, в том числе имеется возможность создавать изображения-карты для Web-страниц. Полиграфисту, занятому допечатными процессами, программа обеспечит цветоделение, управление параметрами растрирования и получение цветоделенных полос.

Человеку, который за всю свою жизнь не нарисовал и прямой линии, но при этом чувствует в себе наличие вкуса и бездну идей, эта программа поможет компенсировать отсутствие "рисовательных" навыков и с блеском реализовать свои замыслы.
