Диалоговое окно Open

14.1. Диалоговое окно Open

При открытии документа с векторными изображениями последние конвертируются в контуры программы Adobe Illustrator, что обеспечивает возможность полноценной работы со всеми инструментами программы. При открытии документа с точечным изображением работа ограничивается перемещением, масштабированием и вращением, а также использованием многочисленных фильтров. Информацию о работе с точечными изображениями смотрите в главе 12.

При открытии документа в формате Adobe Portable Document Format (PDF) на экран выводится диалоговое окно Acrobat PDF plug-in (Поместить Acrobat PDF) (рис. 14.2), в котором можно выбрать одну из страниц документа с помощью блока управления, расположенного в нижней части диалогового окна.

При работе с многостраничным документом той же цели можно добиться быстрее с помощью диалогового окна Acrobat PDF: Go to page (Acrobat PDF: Перейти к странице) (рис. 14.3), которое вызывается щелчком на кнопке, отображающей номер текущей страницы.

В окне просмотра (рис. 14.2) отображаются миниатюрные изображения страниц документа. Если они отсутствуют в импортируемом документе, то в окне выводится сообщение Thumbnail Not Available (Миниатюра отсутствует). Кроме того, если в операционной системе отсутствуют шрифты, используемые в документе, то на экран выводится соответствующее сообщение и происходит замена шрифта (font substitution).

Диалоговое окно Acrobat PDF plug-in

14.2. Диалоговое окно Acrobat PDF plug-in

Диалоговое окно Acrobat PDF: Go to page

14.3. Диалоговое окно Acrobat PDF: Go to page

Команда Place (Поместить) импортирует документ на активный слой в открытом документе программы Adobe Illustrator и делает это следующими способами. Изображение размещается с установлением связи с исходным документом (linked), в этом случае фактически изображение не включается в документ программы Adobe Illustrator. Изображение размещается без установления такой связи (embedded), в этом случае изображение фактически внедряется в документ программы Adobe Illustrator и увеличивает размер файла.

Диалоговое окно Place (Поместить) отличается от диалогового окна Open (Открыть) наличием флажков Link (Связать), Template (Шаблон) и Replace (Заменить).

При размещении изображений в формате Encapsulated PostScript (EPS) флажок Link (Связать) следует оставить в установленном состоянии в том случае, если дальнейшего редактирования изображения не требуется (в документ помещается только условное изображение в виде прямоугольника с диагоналями), а если необходима работа как с векторным объектом, то этот флажок следует снять (рис. 14.4).

Для отображения импортируемого рисунка на экране необходимо выполнить следующие действия: сохранить рисунок с изображением для предварительного просмотра (preview image). Информацию об этом смотрите далее в разделе "Сохранение документа в формате EPS" настоящей главы; установить флажок Show Images in Outline (Отображать точечную графику в контурном режиме) диалогового окна Document Setup (Параметры документа), которое вызывается одноименной командой меню File (Файл).

Палитра Links

14.5. Палитра Links

Для того чтобы вызвать палитру на экран, необходимо выполнить команду Show Links (Показать связи) меню Window (Окно).

В палитре Links (Связи) отображается список изображений, в каждой строке которого представлены имя импортированного файла и уменьшенное его изображение, а также некоторые служебные пиктограммы.

Для применения каких-либо команд к одному или нескольким импортированным изображениям последние необходимо выделить, щелкнув на соответствующих строках в палитре Links (Связи). С клавишей [Shift] выделяется последовательный ряд строк, с клавишей [Ctrl] — в произвольном порядке.

Для того чтобы выделить одно из импортированных изображений в документе, необходимо щелкнуть на соответствующей строке в палитре Links (Связи), а затем выполнить команду Go to Link (Выделить связанное изображение) меню палитры или щелкнуть на одноименной кнопке (

В палитре Links (Связи) представлен список всех связанных и размещенных изображений данного документа. При этом, если связанное изображение было изменено после включения в документ, в строке с его именем отображается восклицательный знак ().

Достоинство данной палитры заключается в том, что в ней отображается информация о характеристиках изображений, о разрыве связи изображения с внешним файлом. Кроме того, палитра позволяет вызвать исходную программу для редактирования, заменить одно изображение другим. При этом все трансформации, которые применялись к предыдущему варианту (масштабирование, вращение или сдвиг), сохраняются и в отношении нового варианта.

О каждом импортированном изображении можно получить более или менее исчерпывающую информацию, если дважды щелкнуть на строке в палитре Links (Связи) или выполнить команду Information (Информация) меню палитры. На экран выводится диалоговое окно Link Information {Информация о связанном изображении) (рис. 14.6), в котором рядом с уменьшенной копией изображения приводятся следующие сведения: Name (Имя файла)Created (Создан) Location (Расположение)Modified (Изменен) Size (Размер)Transform (Трансформирован) Kind (Формат файла)

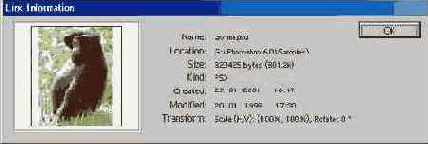

Диалоговое окно Link Information

14.6. Диалоговое окно Link Information

Палитра Links (Связи) имеет собственное "управление", с помощью которого можно изменить размер изображений, а также состав и порядок списка импортированных изображений. Команда Palette Options (Параметры палитры) выводит на экран одноименное диалоговое, окно, в;котрром можно определить размер, "миниатюр" или отказаться от их вывода на экран. Команда Sort by Names (Сортировать по имени) обеспечит отображение списка в алфавитном порядке (английского языка). Команда Sort by fund (Сортировать по формату) обеспечит отображение списка с учетом расширения файла (например, вес файлы формата PSD, затем все файлы формата JPEG и т. д.). Команда Sort by Status (Сортировать по состоянию) обеспечит разделение списка по принципу "размещенный — связанный": сначала в списке идут размещенные (embedded), а затем связанные изображения (linked). Команда Show All (Показать все) выводит полный список всех импорти-рованных изображений. Команда Show Missing (Показать изображения с утерянной связью) выводит список только тех связанных изображений, у которых утеряна связь с исходным файлом (исходный файл может быть удален, переименован или перемещен в.другую папку). Команда Show Modified (Показать измененные изображения) выводит список связанных изображений, которые были изменены после последнего обновления. Команда Show Embedded (Показать размещенные изображения) выводит список только размещенных изображений.

Программа Adobe Illustrator позволяет заменить одно связанное изображение на другое. Для этого необходимо использовать команду Replace (Заменить) меню палитры или кнопку Replace Link (Заменить связанное изображение) (

Если изображение, которое связано с данным файлом, независимо редактируется, то кнопка Update Link (Обновить связанное изображение) (

Для того чтобы связанное изображение вошло в состав документа и потеряло свою связь с исходным документом, достаточно выполнить команду Embed Image (Разместить изображение). В строке появляется соответствующая пиктограмма.

Для того чтобы вызвать программу, в которой создавалось изображение, следует выполнить команду Edit Original (Редактировать оригинал) меню палитры или щелкнуть на одноименной кнопке ( Nota Bene. Следует только иметь в виду одну особенность: программа Adobe Illustrator, как и любое другое приложение, определяет программу-источник по той ассоциации, которая "прописана" для данного расширения файла в операционной среде Windows. Результатом этого может стать загрузка программы, которая отнюдь не является не только источником данного изображения, но и вовсе не редактором графики, а, например, програм-мой-"просмотрщиком" (viewer).

При работе с цветными импортированными изображениями формата EPS следует учитывать, что размещенные без связи изображения являются частью документа и, будучи отправлены на печатающее устройство, окажутся задействованы в процессах управления цветом, а размещенные со связью — нет.

Палитра Attributes

14.7. Палитра Attributes

Затем эту иллюстрацию следует экспортировать в форматы, допустимые при размещении на Web-страницах, и использовать их в программе создания Web-страниц, например, в программе Macromedia Dreamweaver . Об установке параметров при экспортировании изображений в указанные форматы смотрите далее разделы "Экспортирование документа в форматы для Web-страниц" и "Экспортирование документа в формат J PEG" этой главы.

Для проверки корректности ссылки можно нажать кнопку Browser (Браузер), и если на компьютере инсталлирована программа Netscape Navigator или Microsoft Explorer (рис. 14.8) и в данный момент обеспечена связь с Internet-провайдером, то программа Adobe Illustrator передаст все необходимые данные, чтобы было осуществлено подключение к указанному ULR-адресу.

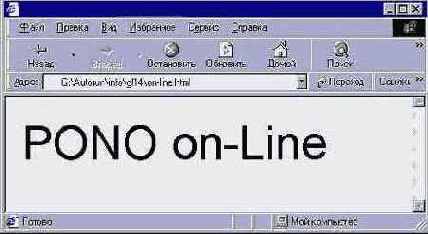

Отображение рисунка в Web-браузере...

14.8. Отображение рисунка в Web-браузере программы Microsoft Internet Explorer 5

Список палитры Attributes (Атрибуты) может хранить определенное количество ссылок, их число задается в диалоговом окне Pallette Options (Параметры палитры) (рис. 14.9), которое вызывается одноименной командой меню палитры. По умолчанию устанавливается максимальное значение — 30.

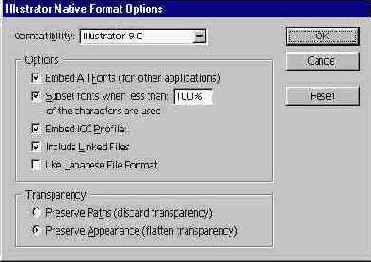

Диалоговое окно Illustrator Native Format Options

14.10. Диалоговое окно Illustrator Native Format Options

В раскрывающемся списке Compatibility (Совместимость) можно выбрать необходимую версию программы: 9.0, 8.0, 7.0, 6.0, 5-0/5.5, 4.0 и 3.0/3.2.

В соответствии с выбранной версией становятся доступными те или иные функции: Embed All Fonts (for other application) (Разместить все шрифты для других приложений); Subset fonts when less than ... of the characters are used (Подмножество шрифтов, когда используется менее ... символов); Embed ICC Profile (Разместить профиль ICC); Include Linked Files (Включить связанные файлы); Use Japanese File Format (Использовать японский формат файла).

В переключателе Transparency (Прозрачность) представлены варианты изменения параметров прозрачности при сохранении в форматы, которые ее не поддерживают: Preserve Paths (discard transparency) (Сохранить контуры, удалить прозрачность); Preserve Appearance (flatten transparency) (Сохранить внешний облик, свести прозрачность).

Если в документе содержатся элементы, которые не могут найти адекватного воплощения в формате предыдущей версии, на экран будет выведено общее предупреждение.

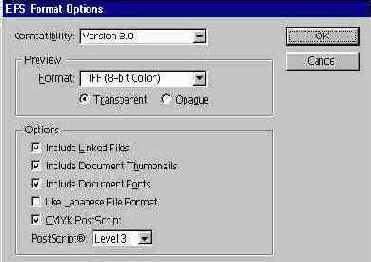

Диалоговое окно EPS Format

14.11. Диалоговое окно EPS Format

Тип этого изображения выбирается в. раскрывающемся списке Format (Формат). Различие между вариантами TIFF (Black & White) (TIFF, черно-белый) и TIFF (8-bit Color) (TIFF, 8-битный цвет) заключается в том, что в первом случае изображение сохраняется как черно-белое штриховое, а во втором — как цветное- Если необходимо исключить миниатюру (все-таки она увеличивает размер файла), то используется вариант None (Без миниатюры). Переключатель в положениях Transparent (Прозрачный) или Opaque (Непрозрачный) при выборе варианта TIFF (8-bit Color) (TIFF, 8-битный цвет) обеспечивает прозрачный или непрозрачный фон изображения.

В группе Options (Варианты) с помощью флажков определяются следующие функции. Флажок Include Linked Files (Включить связанные файлы) обеспечивает включение в EPS-файл изображений, которые были импортированы в исходный документ программы Adobe Illustrator, например, точечные изображения. Флажок Include Document Thumbnails (Включить миниатюру) обеспечивает сохранение миниатюры, тип которой определяется в группе Preview (Экранная версия). Флажок Include Document Fonts (Включить шрифты документа) обеспечивает сохранение документа вместе с необходимым набором шрифтов. Флажок Use Japanese File Format (Сохранить в файле японского формата) используется для сохранения документа с японскими иероглифами. Этот флажок важен для версий 3.0, 4.0 и 5.0. В последних версиях продуктов для графики и настольных издательских систем уделено самое серьезное внимание особенностям письменности дальневосточных народов (чего нельзя сказать о народах России). Флажок CMYK PostScript предназначен для обеспечения преобразования цветов модели RGB в цвета модели CMYK- При открытии файла с такой установкой в программе Adobe Illustrator исходный цвет сохраняется.

В раскрывающемся списке PostScript представлены версии языка PostScript — Level I, Level 2 или Level 3. Выбор варианта частично зависит от внешних факторов (используемого программного обеспечения для импортирования данного файла и печатного оборудования), а частью от внутренних (наличия градиентных заливок или градиентных сеток).

В частности, версия языка PostScript Level 1 поддерживает векторную и точечную графику только в градациях серого, следующая версия PostScript Level 2 может включать как графику в градациях серого, так и цветные изображения в моделях RGB, CMYK и Lab CIE, а также использовать несколько методов сжатия (LZW, CCJTT и JPEG). Последняя версия PostScript Level 3 располагает дополнительными возможностями, включая поддержку градиентных сеток (gradient mesh).

В переключателе Transparency (Прозрачность) представлены варианты изменения параметров прозрачности при сохранении в форматы, которые ее не поддерживают: Preserve Paths (discard transparency) (Сохранить контуры, удалить прозрачность) сохраняет документ без параметров прозрачности и сопутствующих функций — маски непрозрачности и режимов наложения, а все объекты получают непрозрачность 100%; Preserve Appearance (flatten transparency) (Сохранить внешний облик, свести прозрачность) сохраняет видимость прозрачности, но сводит изображение к обычным объектам.

Диалоговое окно Adobe PDF Format, раздел General

14.12. Диалоговое окно Adobe PDF Format, раздел General

В группе File Compatibility (Совместимость файлов) переключатель устанавливается в положение, соответствующее одной из версий формата Acrobat — 5.0 или 4.0. При установке флажка Preserve Illustrator Editing Capabilities (Сохранить возможность редактирования) документ можно снова открыть в программе Adobe illustrator и продолжить редактирование.

В группе Options (Параметры) представлены следующие флажки: Embed All Fonts (Разместить все шрифты); Subset fonts when less than ... of the characters are used (Подмножество шрифтов, когда используется менее ... символов); Embed ICC Profile (Разместить профиль ICC); Generate Thumbnails (Создавать миниатюры).

Раздел Compression (Сжатие) предоставляет возможность определить параметры сжатия для различных типов изображений, экспортируемых в документ PDF:

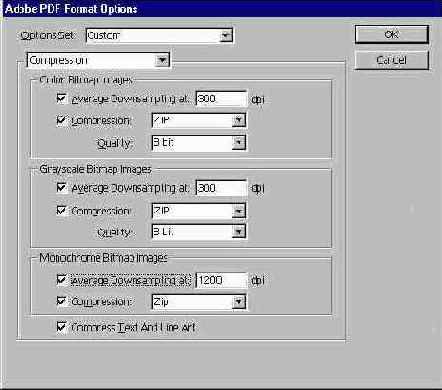

Диалоговое окно Adobe PDF Format, раздел Compression

14.13. Диалоговое окно Adobe PDF Format, раздел Compression

Color Bitmap Images (Цветные точечные изображения); Grayscale Bitmap Images (Точечные изображения в градациях серого); Monochrome Bitmap Images (Монохромные точечные изображения).

Каждое поле имеет идентичную структуру: поле Average Down sampling at (Усредненное разрешение); флажок и список Compression (Сжатие); список Quality (Качество).

Флажок Compress Text And Line Art (Сжатие текста и штриховых изображений) обеспечивает сжатие и для этой категории объектов.

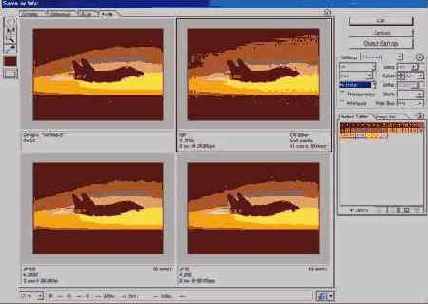

Диалоговое окно Save for Web в режиме 4-Up

14.14. Диалоговое окно Save for Web в режиме 4-Up

Для того чтобы восстановить любое изображение с измененными параметрами, необходимо выделить его и выбрать в раскрывающемся списке Settings (Установки) вариант Original (Исходное изображение).

В нижней части каждого окна просмотра отображается соответствующая информация об изображении, например, формат файла, объем файла, время передачи такого файла при соответствующей скорости, количество цветов и некоторые другие.

В нижней части диалогового окна представлена полоса статуса, состоящая из трех блоков. В первом блоке представлен список масштабов (рис. 14 15) Для изменения масштаба можно также использовать инструмент Zoom (Масштаб) из палитры инструментов, расположенной в левом верхнем углу диалогового окна. Если изображение увеличено, то для его перемещения в окне просмотра используется инструмент Hand (Рука). В остальных окнах изображения автоматически перерисовываются.

Список масштабов изображения

14.15. Список масштабов изображения

Во втором блоке оперативно отображается информация о цветах в процессе проведения курсором по изображению, здесь представлены следующие поля: R: (Красный), G: (Зеленый), В: (Синий), Alpha: (Цвет маски альфа-канала), Hex: (Шестнадцатеричный код цвета), Index: (Индексированный цвет). В третьем блоке отображается список программ -браузеров, с помощью которых можно предварительно увидеть не только изображение, но и параметры документа и собственно HTML-код (рис. 14.16).

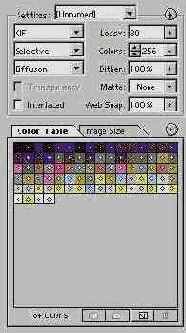

Установки для формата GIF

14.17. Установки для формата GIF

Nota Bene. Следует иметь в виду, что эта функция является рудиментом прошлых технологий, поэтому практически во всех случаях ее следует отключать.

В поле Lossy (Потери сжатия) можно установить уровень потерь, допустимых при сжатии в диапазоне от 0 (минимальные потери) до 100 (максимальные потери). Уровень потерь можно определять визуально в соответствующем окне просмотра.

В раскрывающемся списке Colors (Количество цветов) можно выбрать количество цветов, которое будет задействовано при сохранении изображения в диапазоне от 2 до 256. Вариант Auto (Автоматически) обеспечивает использование только цветов, имеющихся в исходном изображении, их количество и образцы отображаются в окне Color Table (Цветовая таблица).

В поле Matte (Фон) представлены команды, которые обеспечивают заполнение фоновых областей каким-либо цветом. В этом случае исходное изображение должно иметь прозрачные области. Eyedropper Color (Цвет, выбранный пипеткой) White (Белый) Black (Черный) Other (Произвольный) None (Без фона) отменяет использование фонового цвета

В поле Web Snap (Приближение к Web) можно установить степень приближения имеющихся цветов к Web-безопасной палитре. Для того чтобы не допустить имитации отсутствующих цветов, к чему будет стремиться браузер при видеокарте с 256 цветами, необходимо цвета, имеющиеся в исходном изображении, заменить на близкие цвета Web-безопасной палитры. Любой цвет, который отображается в окне просмотра Color Table (Цветовая таблица), можно заменить на самый близкий цвет к тому, который имеется в Web-безопасной палитре. Для этого следует выделить образец цвета и щелкнуть на кнопке Web Shift (Заменить на Web-цвет) ( Table (Цветовая таблица). Этой же цели служит команда Web Shift/Unshift Selected Colors (Заменить/Вернуть выделенные цвета) меню этого окна. В результате образец цвета помечается маленьким ромбиком в центре квадратика.

Флажок Transparency (Прозрачность) позволяет обеспечить прозрачные области в изображении, сквозь которые просвечивает фон Web-страницы. (Такую прозрачность поддерживают форматы GIF и PNG.)

Флажок Interlace (Чересстрочная развертка) обеспечивает постепенное улучшение изображения в процессе загрузки. Если данное изображение предполагается использовать в качестве фона или текстурной заливки, то этот флажок лучше убрать.

Установки для формата JPEG

14.18. Установки для формата JPEG

В соответствии с этим выбором в поле Quality (Качество) отображается условное число в диапазоне от 0 (низкое качество) до 100 (максимально возможное качество).

В поле Blur (Размытие) можно определить уровень размытия, действие этой функции напоминает фильтр Gaussian Biur (Размытие по Гауссу), что позволяет смягчить некоторые излишне резкие элементы.

Установка флажка ICC Profile (Профиль ICC) позволяет сохранить в файле данные системы управления цветом, которые могут использовать некоторые браузеры.

Флажок Optimized (Оптимизированный) обеспечивает оптимизацию цветопередачи и уменьшенный размер файла, хотя не все устаревшие браузеры поддерживают эту функцию.

Флажок Progressive (Прогрессивный) позволяет создавать несколько изображений с различным разрешением, которые поочередно выводятся на экран, это удобно для восприятия, но требует некоторого увеличения объема файла.

Вкладка Image Size диалогового окна Save for Web

14.20. Вкладка Image Size диалогового окна Save for Web

В группе Original Size (Исходный размер) отображается размерность изображения в пикселах по ширине (поле Width) и высоте (поле Height). Эта группа важна для оценки размера изображения, предназначенного для размещения на Web-страницах.

В группе New Size (Новый размер) в поля Width (Ширина) и Height (Высота) можно ввести новые значения размерности изображения в пикселах или в поле Percent (Процент) ~ в процентах. Для того чтобы новое изображение оказалось подобным исходному, следует установить флажок Constrain Proportions (Сохранить пропорции).

Флажок Clip to Artboard (Обрезать до монтажной области) устанавливается в том случае, если изображение выходит за границы монтажной области.

Для отработки всех установленных параметров следует нажать кнопку Apply (Применить).

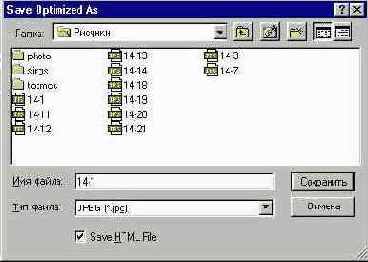

Диалоговое окно Save Optimized As

14.21. Диалоговое окно Save Optimized As

Изображение сохраняется в том формате, параметры которого определялись в диалоговом окне Save for Web (Сохранить для Web).

При установке флажка Save HTML File (Сохранить HTML-файл) программа генерирует HTML-файл, в котором обеспечивается ссылка на оптимизированное изображение.

В меню окна просмотра Settings (Установки) представлена команда Optimize То File Size (Оптимизировать, не превышая объема файла), которая открывает одноименное окно.

Объем файла, который требуется соблюсти, определяется, поле Desired Fne Size (Необходимый объем файла). Переключатель Start With (Исходить из) предлагает два положения: Current Settings (Текущих установок) не изменяет формата; Auto Select GIF/JPEG (Автоматический выбор формата GIF/JPEG) самостоятельно обеспечивает выбор формата.

Диалоговое окно TIFF Options

14.24. Диалоговое окно TIFF Options

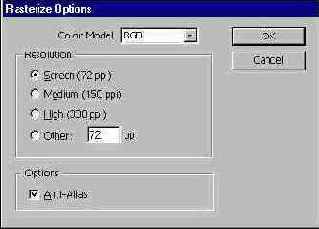

Диалоговое окно Rasterize Options

14.25. Диалоговое окно Rasterize Options

Буфер обмена Clipboard

Простейшим средством обмена информации является буфер обмена Clipboard, который может вполне выполнять некоторые задачи: переносить тексты между программой Adobe Illustrator и практически всеми текстовыми редакторами и программами верстки, обеспечивать копирование контуров между программой Adobe Illustrator и программами Adobe Photoshop, Adobe Streamline, Adobe Dimensions и Adobe Premiere (с использо-ванием описания языка PostScript), конвертировать 'векторные контуры в точечные изображения и передавать их в соответствующие программы.

Color Model (Цветовая модель)

Цветовая таблица

Цветовая таблица, отображающая образцы оптимизированных цветов, выводится в окне просмотра при щелчке на вкладке Color Table (Цветовая таблица). Nota Bene. Следует иметь в виду, что если исходное изображение имеет меньше цветов, чем в палитре, то неиспользуемые цвета удаляются из цветовой таблицы для уменьшения размера файла.

Цвета в цветовой таблице можно представить в том или ином порядке. Для сортировки используются команды меню окна цветовой таблицы, которое открывается щелчком на треугольной стрелке: Unsorted (Без сортировки); Sort by Hue (Сортировка по цветовому тону) — нейтральным цветам (серая шкала) присваивается значение 0 градусов и они располагаются рядом с красными; Sort by Luminance (Сортировка по яркости); Sort by Popularity (Сортировка по частоте использования).

В цветовую таблицу можно добавлять новые цвета, если количество цветов менее 256 или 255 с "прозрачностью". Для этого используется инструмент Eyedropper (Пипетка) (

Щелчок на кнопке Add Eyedropper Color (Добавить цвет пипетки) добавляет в цветовую таблицу цвет, установленный в цветовом блоке в правом верхнем углу. Того же можно добиться, если выполнить команду New Color (Новый цвет) меню окна цветовой таблицы, меню открывается щелчком на треугольной стрелке.

В цветовой таблице цветовые Образцы можно выделять- если необходимо изменить цвета. Для этого следует щелкнуть на квадратике нужного Цвета. При этом последовательная группа выделяется с помощью клавиши [Shift], а выделение в произвольном порядке посредством клавиши [Ctrl]. Для выделения всех цветов в меню окна просмотра предлагается команда Select All Colors (Выделить все цвета), а для отмены выделения — команда Deselect All Colors (Снять выделение всех цветов). Для выделения всех цветов, входящих в Web-безопасную палитру, служит команда Select All Web Safe Colors (Выделить все цвета Web-безопасной палитры), а для всех цветов, не входящих в Web-безопасную палитру — Select All Non-Web Safe Colors (Выделить все цвета вне Web-безопасной палитры).

Выделенные цвета можно редактировать, например, изменять параметры цвета. Для этого необходимо выполнить двойной щелчок и в открывшемся диалоговом окне Color Picker (Цветовая палитра). Измененный цвет помечается ромбиком.

Цвета можно зафиксировать с тем, чтобы не допустить удаления его при редуцировании цветов или имитации его другими цветами. Фиксировать цвет можно следующими способами; щелкнуть на кнопке Lock (Фиксировать) ( Lock/Unlock Selected Colors (Фиксировать/Освободить выделенные цвета) меню окна цветовой таблицы, меню открывается щелчком на треугольной стрелке.

В результате на цветовом образце в правом нижнем углу отображается маленький квадратик с точкой. Для снятия фиксирования следует повторить действие.

Выделенные цвета можно удалить из цветовой таблицы: щелкнуть на кнопке Trash (Корзина) в нижней части окна просмотра; выполнить команду Delete Color (Удалить цвет) меню окна просмотра. Nota Bene. Следует иметь в виду, что удаление цвета ведет к тому, что область, которая им окрашивалась, меняет свой цвет на другой, оставшийся в таблице и наиболее близкий к удаленному, а тип таблицы автоматически меняется на Custom (Пользовательская).

Полученную цветовую таблицу можно сохранить для использования с другими изображениями и другими документами. При загрузке цветовой таблицы все цвета в оптимизируемом изображении заменяются на новые. Для этих операций используются команды Save Color Table (Сохранить цветовую таблицу) (информация сохраняется в файле с расширением act) и Load Color Table (Загрузить цветовую таблицу), которые расположены в меню окна просмотра.

Экспортирование документа в другие форматы точечной графики

В диалоговом окне Export (Экспортирование) предлагается выбор и других форматов.

Формат PCX, разработанный фирмой Z-Soft для программы PC PaintBrush, является одним из самых известных, и практически любое приложение, работающее с графикой, легко импортирует его. Формат неплох для штриховых изображений и изображений с индексированными цветами, поскольку несколько упрощен по сравнению с TIFF. Он содержит только один канал. Есть и другие недостатки, которые препятствуют использованию этого формата для профессиональной работы с цветом.

Формат BMP предназначен для Windows (существует вариант для OS/2), и поэтому поддерживается всеми приложениями, работающими в этой среде. Он использует максимально только 24-битное представление цвета, не поддерживает каналы. Применяется в основном для создания значков и пиктограмм, которые отображаются в диалоговых окнах приложений. Для профессиональной работы с цветом мало пригоден.

При экспортировании изображения в один из этих форматов на экран дополнительно выводится диалоговое окно Rasterize Options (Параметры растеризации) (рис. 14.25), в котором можно выбрать обычные параметры точечного изображения.

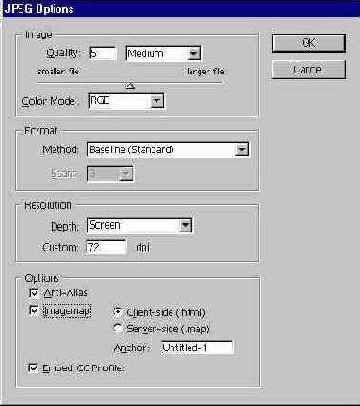

Экспортирование документа в формат JPEG

Программа позволяет использовать формат JPEG (Joint Photographic Experts Group) независимо от команды Save for Web (Сохранить для Web), поскольку он вполне пригоден для сохранения полноцветных изображений, особенно если они предназначаются только для отображения на экране монитора.

В этом случае используется команда Export (Экспортировать) меню File (Файл), которая после присвоения имени файла в одноименном диалоговом окне выводит на экран еще одно диалоговое окно JPEG Options (Параметры файла JPEG) (рис. 14.23), в котором определяются основные параметры документа. В поле Image (Изображение) определяется соотношение между объемом файла и качеством изображения: чем лучше требуется качество изображения, тем больщий объем для него необходим и наоборот. Качество условно обозначается в числовом виде в диапазоне от 0 (низкое качество) до 10 (максимально возможное качество). В списке Color (Цвет) можно выбрать одну из трех цветовых моделей: RGB, CMYK или Grayscale В поле Format (Формат) в списке Method (Метод) выбирается способ сжатия информации: Baseline (Standard), Baseline Optimized, оптимизирующий цветопередачу, и Progressive, позволяющий создавать несколько изображений с различным разрешением, которые поочередно выводятся на экран (используются в сети). В поле Scans (Чередование строк) указывается количество таких изображений. В поле Resolution (Разрешение) можно определить разрешение изображения выбором варианта в списке: Screen (Экранное) —72 dpi, Medium (Среднее) — 150 dpi или High (Высокое) — 300 dpi. При выборе,варианта Custom (Заказное) становится доступным одноименное поле, в котором можно установить произвольное значение разрешения в диапазоне от 72 до 2400 dpi. В поле Options (Варианты) флажок Anti-Alias (Сглаживание) предназначен для обеспечения более гладкого представления наклонных и закругленных линий. При установлении флажка Imagemap (Карта изображения) становятся доступными переключатели, позволяющие оформить документ, пригодный для Web-страниц (или для программ, которые их создают). Переключатель Client-side (.html) (Для клиентов) обеспечивает создание изображения, которое может использоваться в программах, создающих Web-страницы. В этом случае создаются два файла: один в формате GIF (он содержит изображение) и другой в формате HTML (он содержит ссылку на файл с изображением). Необходимо, чтобы эти файлы располагались в одной и той же папке. Название файла в формате HTML может быть изменено в поле Anchor (Привязка). Переключатель Server-side (.map) (Для сервера) обеспечивает создание изображения, которое загружается на Web-сервере. В этом случае необходимо располагать информацией о параметрах используемого Web-сервера, которую можно получить у провайдера.

Экспортирование документа в формат TIFF

Формат TIFF (Tagged Image File Format) был создан в качестве универсального формата для изображений с цветовыми каналами (файл с расширением tif). Важным достоинством этого формата является его переносимость на разные платформы (при сохранении можно создать документ, доступный для чтения на компьютерах, совместимых с IBM PC или Macintosh), он импортируется во всех программах настольных издательских систем, его можно открыть и с ним работать практически в любой программе точечной графики.

Этот формат имеет самый широкий диапазон передачи цветов: от монохромного до 24-битовой'модели RGB (True Color) и 32-битовой цветоделен-ной модели CMYK.

Кроме того,, формат может включать и схемы сжатия для уменьшения размера файла (при сохранении доступна опция LZW Compression (Уплотнение LZW)), что является немаловажным параметром для работы с полноцветными изображениями большого размера.

Формат TIFF имеет открытую архитектуру. Это означает, что в формате предусмотрена возможность объявлять в заголовке информацию о типе изображения, а значит и записывать можно будет то, что сейчас еще не известно. (Как нотная тетрадь "не знает", что на ней будет записано.)

Например, в формате TIFF могут сохраняться сопроводительные подписи, стандарт которых разработан Ассоциацией Газет Америки (NAA) и Международным Советом Телекоммуникаций Прессы (IPTC) для идентификации передаваемых текстов и изображений. Nota Bene. Следует обратить внимание на эту возможность: при передаче изображений заказчикам, в издательства, "в другие руки" неплохо сопровождать их достаточной, информацией о содержании, необходимой обработке, авторских правах и т. д.

К сожалению, достоинства, как правило, —- основа для недостатков: универсальность, гибкость и открытость формата TIFF приводит к неограниченному разнообразию вариантов формата. Поэтому лучше всего сначала проверить совместимость на простых файлах.

Для сохранения документа в формате TIFF используется команда Export (Экспортировать) меню File (Файл), которая после присвоения имени файла в одноименном диалоговом окне выводит на экран еще одно диалоговое окно TIFF Options (Параметры файла TIFF) (рис. 14.24, в котором определяются основные параметры документа.

Помимо общих параметров, присущих всем точечным форматам, в поле Byte Order (Последовательность байтов) представлены два переключателя, позволяющих сохранить файл для платформ IBM PC или Macintosh.

Флажок Embed ICC Profile (Разместить профиль ICC) обеcпечивает сохранение данных текущей системы управления цветом.

Формат JPEG

Формат JPEG (Joint Photographic Experts Group) вполне пригоден для сохранения полноцветных изображений (он поддерживает 24-битный цвет), особенно если они предназначаются только для отображения на экране монитора. Такие изображения широко используются в сети Internet. В некоторых случаях для передачи градиентных растяжек этот формат экономнее формата GIF. Nota Bene. Следует иметь в виду, что очень сильный коэффициент сжатия может привести к появлению заметных блочных эффектов. Причиной может также служить многократное сохранение в этом формте.

Формат JPEG однако не поддерживает прозрачности, поэтому прозрачные пикселы оригинала, если они есть, можно заполнить фоновым цветом (matte color).

В раскрывающемся списке Compression Quality (Степень сжатия) представлены варианты (рис. 14.18): Low (Низкая) Medium (Средняя) High (Высокая) Maximum (Максимальная)

поддерживает полноцветные изображения, кроме

Формат PNG-24

Формат PNG- 24 поддерживает полноцветные изображения, кроме того, он обеспечивает довольно эффективную компрессию без потерь, а также градиентную прозрачность, однако этот формат относительно нов и не поддерживается устаревшими .версиями браузеров. Функции, которые 'становятся при выборе варианта PNG-24 (рис. 14.19), идентичны тем, которые обеспечиваются форматом JPEG.

Graphics Interchange Format) позволяет сохранять

Форматы GIF и PNG-8

Формат GIF ( Graphics Interchange Format) позволяет сохранять изображения с использованием палитры индексированных цветов (до 256 оттенков цвета) или серой шкалы (до 256 оттенков серого). Как правило, этот формат применяется для работы со шрифтовыми фрагментами, кнопками, логотипами и прочими изображениями, имеющими ограниченное количество цветов и резкие ясные контрасты. В формате предусмотрено сжатие без потерь.

Nota Bene. Вместе с тем, следует иметь в виду, что в программе Adobe Illustrator предоставляется возможность создавать файл с помощью алгоритма сжатия с потерями. Это дает значительное сокращение объема файла и не слишком заметные погрешности изображения. Формат PNG-8 фактически дублирует функции формата GIF, а некоторые функции, например компрессия, имеют улучшенные характеристики, однако ввиду его новизны стоит воздерживаться от его применения, поскольку устаревшие версии браузеров не поддерживают этот формат. У форматов GIF и PNG-8 в списке Color reduction algorithm (Алгоритм сокращения цветов) можно выбрать параметр цветовой таблицы, или алгоритм цветовой редукции, т. е. способ, используя который программа уменьшает количество цветов у 24-битового изображения до 8-битового (рис. 14.17). Selective (Селективный) —- создает цветовую таблицу, в целом идентичную перцепционной, но с предпочтением цветов Web-безопасной палитры. Такая цветовая таблица обычно довольно близко сохраняет цвета исходного изображения. Этот вариант принят по умолчанию. Perceptual (Перцепционный) — создает цветовую таблицу с учетом чувствительности и восприятия человеческого глаза. Adaptive (Адаптивный) — создаст цветовую таблицу из цветов, наиболее часто встречающихся в исходном изображении. Например, если в документе предстайлены только два цвета, то цветовая таблица будет включать только эти два цвета. В общем случае таблица стремится к составу цветового спектра. Web (Web-безопасный) — использует стандартную таблицу из 216 цветов, включающую цвета, общие как для операционной системы Windows, так и операционной системы Mac OS. Выбор этого варианта исключает необходимость имитации (dither) отсутствующих цветов. Custom (Пользовательская) — сохраняет текущие цветовые таблицы в виде фиксированной, такая цветовая таблица не обновляется при работе с другим изображением. Если какая-либо цветовая таблица была сохранена, то в этом списке отображается и имя данной таблицы. В следующем раскрывающемся списке Dithering algorithm (Алгоритм имитации) можно выбрать способ имитации отсутствующих цветов при использовании экрана монитора с 256 цветами: No Dither (Без имитации) Diffusion (Диффузия) Pattern (Узор) Noise (Шум) При выборе варианта No Dither (Без имитации) поле Dither (Степень имитации) становится недоступным.

Форматы импортируемых файлов

Помимо перемещения отдельных изображений или объектов с помощью буфера обмена Clipboard или простой буксировки с помощью технологии "drag-and-drop" в программе Adobe Illustrator обеспечивается возможность открытия или импортирования документов, созданных в других программах, а следовательно, можно работать сомногими форматами: векторными, точечными и текстовыми.

Формат файла

Команда импортирования

Примечание AIOpen(Открыть)Форматы всех версий программы

EPS (Encapsulated PostScript)

Open (Открыть), Place (Поместить)

Acrobat PDF (Portable Document Format)

Open (Открыть), Place (Поместить)

Предлагает возможность выбора отдельной страницы

Photoshop PSD

Open (Открыть), Place (Поместить)

Поддержка файлов версий, начиная с 2.5, допускается прямая буксировка из программы

WMF (Windows Metafile)/EMF

Open (Открыть), Place (Поместить)

"Буксировка" возможна непосредственно из программ Microsoft Office

DXF/DWG

Open (Открыть), Place (Поместить)

Поддержка файлов релизов 13, 14 и 2000

FreeHand

Open (Открыть), Place (Поместить)

Поддержка файлов версий 4 0, 5.0, 5 5, 7 0 и 8 0

CorelDRAW CDR

Open (Открыть)

Поддержка файлов версий 5 0, 6.0, 7.0 и 8.0. (С русскими текстами возможны проблемы)

CorelDRAW CMX

Open (Открыть)

CGM (Computer Graphics Metafile)

Open (Открыть)

Поддержка файлов версий 1, 2 и 3

Форматы точечной графики, поддерживаемые программой Photoshop

Open (Открыть), Place (Поместить)

Форматы: Amiga IFF, BMP, Filmstnp, GIF89a, JPEG, PCX, PIXAR, PNG, TIFF и TGA

Текстовые форматы

Open (Открыть), Place (Поместить)

Форматы: plain text, MS RTF, MS Word 6.0, 95, 97, 98 и 2000, Corel WordPerfect

Изображения, импортированные с помощью команды Place (Поместить), могут быть связаны (linked) или размещены (embedded). Смотрите об этом далее в разделе "Редактирование связанных изображений" настоящей главы.

Именованные наборы установок

Набору установок, которые используются для экспортирования в диалоговом окне Save for Web (Сохранить для Web), можно присвоить произвольное имя, сохранить его и использовать в дальнейшем для ускорения работы.

Для того эдобы,сохранить набор.установок, необходимо выполнить команду Save Settings (Сохранить установки)'.^еню вкладки Settings (Установки). Информация записывается в файл "с- расширением ire. После сохранения имя этого набора отображается^» списке Settings (Установки). Для его удаления в том же меню расположена команда Delete Settings (Удалить установки).

Команда Save for Web

Для того чтобы получить оптимизированные изображения для Web-страницы в форматах Graphics Interchange, Format (GIF), Joint Photographic Experts Group (JPEG) и Portable Network Graphics (PNG-8 или PNG-24), следует использовать команду Saves for Web (Сохранить для Web) меню File (Файл), В результате открывается диалоговое окно Save for Web (Сохранить для Web) (рис. 14.14), в котором можно не только определить параметры трех форматов, но и получить массу полезной информации, а также воочию увидеть изменение в изображении и сравнить его с исходным.

В верхней части диалогового окна над полем просмотра расположены вкладки, которые позволяют изменить вид поля просмотра. Вкладка Original (Исходное изображение) показывает только изображение без влияния параметров экспортирования. Вкладка Optimized (Экспортируемое изображение) показывает только изображение с учетом параметров экспортирования. Вкладка 2-Up (Двойной блок) показывает два варианта изображения, формат которых выбирается пользователем. Вкладка 4-Up (Четверной блок) показывает четыре варианта изображения, формат которых выбирается пользователем.

По умолчанию вариант 2-Up (Двойной блок) отображает исходное изображение и оптимизируемое с текущими параметрами экспортирования, а вариант 4-Up (Четверной блок) — исходное изображение, оптимизируемое изображение и два изображения с более низкими параметрами.

Для того чтобы получить иной ряд параметров в режиме 4-Up (Четвсрнои блок), необходимо выполнить команду Repopulatc Views (Пересчитать параметры) в списке команд, которое вызывается щелчком на кнопке правее списка Settings (Установки). Программа автоматически генерирует изображения с меньшим качеством, исходя из текущих значений оптимизации При этом выделенное и исходное изображения изменению не подлежат.

Команды Open и Place

Команда Open (Открыть) меню File (Файл) открывает документы, созданные другими программами, в качестве нового документа программы Adobe Illustrator, используя чаще всего установки по умолчанию.

Эта команда выводит на экран диалоговое окно Open (Открыть) (рис. 14.1), в котором происходит навигация по иерархии файловой структуры и поиск нужной папки и нужного файла.

Размер изображения

При экспортировании графики в форматы, используемые и Web-дизайне, возможно изменение размера как непосредственно в пикселном измерении, так и в процентном отношении. Nota Bene. Следует иметь в виду, что при этом неизбежны более или менее значительные погрешности, поскольку при уменьшении изображения определенная часть пикселов удаляется, а при увеличении требуется процедура интерполяции, чтобы заполнить цветом дополнительные пикселы.

Для выполнения этой функции следует выбрать вкладку Image Size (Размер изображения) (рис. 14.20) диалогового окна Save for Web (Сохранить для Web).

Редактирование связанных изображений

В программе Adobe Illustrator предусмотрена палитра Links (Связи) (рис. 14.5), которая предназначена для работы с размещенными и связанными изображениями (идентификация, выбор, отображение и обновление).

Сохранение документа в форматах...

Сохранение документа в форматах версий программы Adobe Illustrator

Многие программы позволяют непосредственно импортировать документы программы Adobe Illustrator, но в результате "чехарды" версий может оказаться, что требуется документ в одной из предыдущих версий.

Разумеется, что лучше стараться избегать такой ситуации, поскольку предыдущие версии могут не поддерживать некоторые функции (в версии 8 еще не применялись, например, технологии прозрачности и "внешнего облика").

Для сохранения документа в предыдущей версии следует использовать команду Save As (Сохранить как) меню File (Файл), которая после присвоения имени файла в одноименном диалоговом окне выводит на экран еще одно диалоговое окно Illustrator Native Format Options (Параметры формата Illustrator) (рис. 14.10), в котором можно выбрать формат одной из предыдущих версий программы.

Сохранение документа в формате EPS

Формат EPS является самым универсальным форматом для обмена информацией с другими приложениями, поскольку практически все текстовые редакторы, программы верстки и графики могут его импортировать, при этом сохраняются все графические элементы и цветовые параметры (как в модели RGB, так и в модели CMYK). Кроме того, форматы EPS и А1 (формат программы Adobe Illustrator) суть близкие варианты языка PostScript (что создает свои положительные и отрицательные стороны), поэтому в списке Save as Type (Тип файла) формат EPS представлен в виде Illustrator EPS.

Для сохранения документа в формате Illustrator EPS следует использовать команду Save As (Сохранить как) меню File (Файл), которая после присвоения имени файла в одноименном диалоговом окне выводит на экран еще одно диалоговое окно EPS Format (Формат EPS) (рис. 14.11), в котором определяются некоторые параметры документа.

В раскрывающемся списке Compatibility (Совместимость) можно выбрать формат одной из предыдущих версий: 9.0, 8.0, 7.0, 6.0, 5.0/5.5, 4.0 и 3.0/3,2. По умолчанию активизирован вариант текущей версии.

В группе Preview (Экранная версия) можно обеспечить создание небольшого изображения, которое отображается в диалоговом окне Open (Открыть) и помогает пользователю быстрее находить нужные документы.

Сохранение документа в формате PDF

Формат PDF (Portable Document Format) также является разработкой фирмы Adobe как средство электронного распространения документов на платформах Macintosh, Windows, UNIX и DOS. Файлы в этом формате создаются, редактируются и просматриваются с помощью пакета программ Adobe Acrobat. Возможность сохранения документа в этом формате имеют многие продукты фирмы Adobe, в частности программы Illustrator, Photoshop, PageMaker и InDesign. С большим или меньшим успехом его используют графические программы и других фирм.

Формат PDF, в основу которого положен язык PostScript Level 2, может использоваться для представления как векторных, так и точечных изображений. Преимущество PDF-файлов заключается в том, что они могут содержать элементы, обеспечивгибщйе поиск и просмотр электронных документов, в частности, гипертекстовые ссылки и электронное оглавление.

Для сохранения документа в формате Acrobat PDF следует использовать команду Save As (Сохранить как) меню Ffle (Файл), которая после присвоения имени файла в одноименном диалоговом окне выводит на экран еше одно диалоговое окно Adobe PDF Format (Формат Adobe PDF) (рис. 14.12 и 14.13), в котором определяются параметры документа.

Сохранение оптимизированного изображения

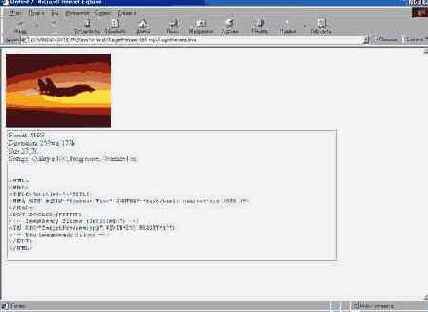

После установки всех параметров для отдельного оптимизированного изображения следует нажать кнопку ОК. В результате на экран выводится диалоговое окно Save Optimized As (Сохранить оптимизированное изображение) (рис. 14.21).

Связь объектов с URL

Любой объект, созданный в программе Adobe Illustrator, может служить ссылкой на Web-страницу, если связать его со строкой URL (Uniform Resource Locator). Эта возможность введена в программу для удобства подготовки иллюстраций для Web-страниц и позволяет присвоить необходимые ссылки еще до размещения иллюстрации в одну из специальных программ создания Web-страниц.

Ссылка на URL-адрес создается в палитре Attributes (Атрибуты) (рис. 14.7). В поле URL вводится или выбирается из имеющегося списка необходимый адрес. Nota Bene. Следует обратить внимание, что префикс http:// должен обязательно присутствовать в адресе.

Технология "drag-and-drop"

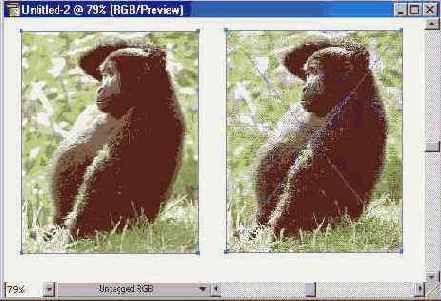

Технология "drag-and-drop" (дословный перевод "перенести и бросить" часто заменяют одним словом "буксировка") позволяет переносить информацию из одной программы в другую буквально вручную в следующих случаях: если векторный объект переносится из одного документа программы Adobe Illustrator в другой; если векторный о&ьект переносится на поверхность "рабочего стола" операционной среды, откуда он может быть также "отбуксирован" в другую программу; если графическая информация обменивается между программами Adobe Illustrator и Adobe Photoshop 5.5/6.0.

Для буксировки выделенного объекта программы Adobe Illustrator в программу Adobe Photoshop. 5.5/6.0 необходимо открыть в последней нужный документ и "переташить" объект. Он будет размещен в центре документа на активном слое.

Для перемещения векторного объекта в проЕрамму Adobe Photoshop 5.5/6.0 в качестве векторного необходимо при "буксировке" удерживать клавишу [Ctrl].

Более подробно о работе с программой Adobe Photoshop, в том числе с импортированными объектами, можно познакомиться в книге "Adobe Photo-shop 5.0 в подлиннике" издательства "БХВ-Петербург".

Выбор формата для оптими зированного изображения

В настоящее время для Web-дизайна используется всего три формата точечной графики — GIF, JPEG и PNG. Выбор формата определяется с учетом многих факторов, хотя, в основном, считается, что для полноцветных и фотореалистических изображений наиболее приемлем формат JPEG, для текстовых и простых изображений (логотипов и символов) — формат GIF, а на смену тому и другому приходит формат PNG, который объединяет достоинства обоих форматов. Правда, последний формат следует использовать с осторожностью, поскольку браузеры прошлых версий не могут его "читать", хотя у него в качестве достоинства можно отметить способность сохранять градиентную прозрачность.

Для выбора формата-в диалоговом окне Save for Web (Сохранить для Web) представлен раскрывающийся список в группе Settings (Установки). В нем — три формата: GIF, JPEG и PNG в двух вариантах — PNG-8 и PNG-24. При выборе формата изменяется набор параметров в этой группе.
