Общие установки



Особое внимание нужно уделить изображениям, включающим шрифт. Трассировать следует только достаточно крупный шрифт (не менее 36 пунктов), более мелкий шрифт лучше удалить, например, средствами программы Adobe Photoshop.

Отсканированные изображения не должны содержать полиграфического растра, поэтому для трассировки следует сканировать изображения с фотографий или слайдов.

Формат файлов, предназначенных для трассировки, может быть одним из следующих: Tagged-Image File Format (TIFF), TIFF со сжатием, PCX или формат Adobe Photoshop (PSD). Nota Bene. Следует учесть, что для работы с точечным изображением необходим объем оперативной или дисковой памяти в несколько раз больший, чек» требуется для сохранения файла.

Разрешение сканируемого изображения должно быть в пределах от 300 до 600 dpi, хотя программа может работать и с меньшим разрешением, но при этом нельзя ожидать хорошего качества.

Чистота и ясность изображения играют решающую роль для качественной трассировки. Вели исгммьзуемый оригинал' яиеет, на^ййй^ "дефекты,пйт-на, царапины, то такое изображение следует тщате뻦»'Я8вести до нужного уровня в программе Adobe Photoshop (или любой другой доступной программе точечной графики) или непосредственно в профамме Adobe Streaei-line.

Общие установки

Для задания общих установок необходимо выбрать команду General (Основные) меню Рйе/Preferences (Файл/Установки), которая открывает диалоговое окно General Preferences (Основные установки) (рис. П2.2). П2.2. Диалоговое окно General Preferencee

Флажок Веер After Conversions (Сигнал после преобразования) обеспечивает звуковой сигнал после окончания трассировки, его имеет смысл включить для продолжительных по времени операциях. Флажок Restore Selected Setting on Startup (Восстанавливать установки при загрузке) служет для сохранения текущих установок трассировки: метода преобразования, допусков и т. д. Флажок Save Dialog Box aod Window Positions (Сохранить положение диалоговых и рабочих окон) позволяет при следующей загрузке программы найти расположение всех элементов в момент выхода их программы. Флажок Eliminate Hidden Paths (Удалить скрытые контуры) служит для удаления контуров, которые перекрываются при трассировке областей с различными установками.

Открытие документов

В программе Adobe Streamline можно открыть только один документ следующих форматов TJFF, сжатый TIFF, PCX и PSD (Adobe Photoshop версии 2.0 и выше).

Открытие файлов в программе Adobe Streamline ничем не отличается от такой же функции в других программах, в том числе и в программе Adobe Illustrator.

Исключение составляет наличие флажка Downsaraple Color and Grayscale 2:1 (Уменьшить разрешение в 2 раза), установка которого позволит сократить объем изображения в четыре раза и тем самым ускорить работу программы. Этот флажок имеет смысл использовать с разрешением, значительно превышающем рекомендованное.

Информация о документе

После открытия документа можно получить информацию об изображении до и после трассировки. Для этого предназначена команда Show Info (Показать информацию) меню View (Вид), которая выводит на экран палитру Info (Инфо) (рис. П2.3). П2.3. Палитра Info

В палитре отображаются поля с информацией. В поле Selection (Выделенная область) — о выделенных контурах: FBI (Цвет заливки). Stroke (Цвет обводки), Weight (Толщина обводки) в пунктах, Paths (Число контуров) и Points (Число опорных точек). В поле Artwork (Контурное изображение) — о параметрах трассированного изображения: Paths (Число контуров). Points (Число опорных точек), Colors (Количество цветов). В поле Raster Image (Точечное изображение) — о параметрах точечного изображения: Mode (Цветовая модель), Width (Ширина) в пикселах, Height (Высота) в пикселах, Image Size (Размер документа) в байтах, Resolution (Разрешение) в пикселах на дюйм.

Сохранение изображений

После преобразования точечного изображения в векторное последнее можно сохранить в одном из следующих форматов: Adobe Illustrator (AI), Adobe Illustrator EPS (EPS), AutoCad (DXF) и Windows Metafile (EMF). j

Для сохранения векторного изображения следует использовать команду Save Art As (Сохранить трассировку как) меню File (Файл).

При сохранении в формате EPS на экран выводится диалоговое окно EPS Format (Формат EPS) (рис. П2.4), в котором следует определить параметры небольшого точечного изображения (image header) для предварительного просмотра документа. П2.4. Диалоговое окно EPS Format

От такого изображения можно отказаться, если установить переключатель в положение None (He включать), можно включить черно-белое изображение (переключатель в положении Black & White) или цветное изображение (переключатель в положении Color).

Работа с точечным изображением

Программа Adobe Streamline позволяет выполнить некоторую подготовку открытого точечного изображения перед началом трассировки с тем, чтобы избавиться от мелких недочетов. П2.5. Инструменты для работы с точечными изображениями: Marquee, Magic Wand, Lasso, Pencil, Line, Eraser, Eyedropper, Zoom и Hand

Для работы с точечными изображениями доступны следующие инструменты (рис. П2.5). Инструмент Marquee (Область) служит для выделения прямоугольных областей. Инструмент Magic Wand (Волшебная палочка) предназначен для выделения области с одинаковыми или подобными по цвету пикселами. Параметры допуска устанавливаются в диалоговом окне Magic Wand Options (Параметры Волшебной палочки) (рис. П2.6) в диапазоне от 0 до 255. Флажок Expand Spread (Расширенное выделение) обеспечивает выделение области с учетом нескольких (до 3-х) соседних пикселов. С помощью инструмента Lasso (Лассо) можно выделить область произвольной формы. Инструмент Репей (Карандаш) позволяет "подрисовать" изображение "от руки". Инструмент Line (Линия) используется при проведении прямых линий. Инструмент Eraser (Ластик) легко удалит ненужные фрагменты изображения, заменив их на белый цвет.

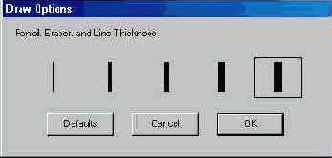

П2.6. Диалоговое окно Magic Wand Options   П2.7. Диалоговое окно Draw Options
Двойной щелчок на любом из рисующих инструментов выводит на экран диалоговое окно Draw Options (Параметры рисующих инструментов) (рис. П2.7), в котором можно определить толщину штриха или линии. С помощью инструмента Eyedropper (Пипетка) можно в точечном изображении выбрать цвет любого пиксела и перенести этот цвет на цветовое поле палитры инструментов. Инструменты Zoom (Масштаб) и Hand (Рука) позволяют масщтабиро,в{№ь изображение и перемещать его в рабочем окне.

При помощи клавиши <Shift> можно добавить другие фрагменты в выделенную область, а с помощью клавиши <Ctrl> — удалить из выделенной области. Сочетание клавиш <Shift>+<Ctrl> позволит оставить только область пересечения с имеющейся выделенной областью.

Расширить выделенную область можно также с помощью команд меню Edit (Правка): Grow Selection (Смежные пикселы) — добавляет соседние пикселы; Select Similar (Подобные оттенки) — добавляет подобные пикселы во всем изображении.

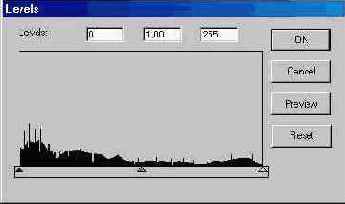

Команда Adjust Levels (Настроить уровни) меню Edit (Правка), которая выводит на экран диалоговое окно Levels (Уровни) (рис. П2.8), позволяет выполнить настройку яркости, контраста и гаммы (контраста в средних тонах) точечного изображения. П2.8. Диалоговое окно Levels

В диалоговом окне отображается гистограмма, позволяющая судить о распределении уровней в изображении: по горизонтальной оси расположены уровни яркости (темные — слева, светлые — справа), а по вертикальной оси — количество пикселов, имеющих соответствующую яркость.

Под гистограммой расположены три движка, каждый из которых управляет определенным тоновым диапазоном: черный — тенями и черной точкой, белый — светами и белой точкой, а серый — средними тонами и гаммой. Положение этих движков отображается в числовых значениях в полях над гистограммой.

Кнопка Preview (Просмотр) позволяет увидеть влияние установок диалогового окна и оценить их до фактического выполнения команды.

Цвет для работы рисующих инструментов устанавливается в цветовом поле палитры инструментов. .

Определение цвета

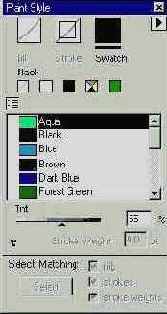

Для определения цвета в цветовом поле палитры инструментов можно использовать инструмент Eyedropper (Пипетка) или палитру Paint Style (Стиль раскраски) (рис. П2.9), которая выводится на экран двойным щелчком на цветовом поле или выполнением команды Paint Style (Стиль раскраски) меню Options (Параметры). П2.9. Палитра Paint Style: вид в режиме заказных цветов

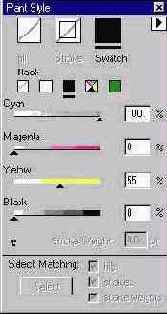

П2.10. Вид палитры Paint Style в режиме цветовой модели CMYK

В верхней части палитры представлено три цветовых поля — Fill (Заливка), Stroke (Обводка), Swatch (Каталог), которые служат для присвоения цветовых параметров соответственно для заливки и обводки векторных объектов, а также для цветового поля палитры инструментов.

Ниже расположены пять небольших квадратов, символизирующих различные цветовые режимы. Первый квадрат служит для исключения цветовых параметров. Второй квадрат присваивает белый цвет. Третий квадрат присваивает черный цвет. Четвертый квадрат присваивает цвета модели CMYK (рис. П2.10). Пятый квадрат присваивает заказные цвета.

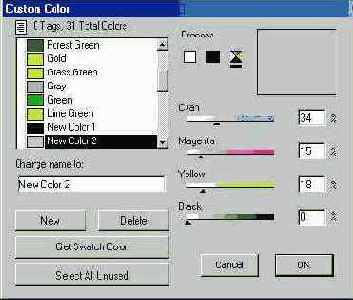

При выборе заказной палитры в меню палитры становятся доступными команды New Color (Новый цвет) и Edit (Редактирование), выполнение которых выводит на экран диалоговое окно Custom Color (Заказной цвет) (РИС.П2.11). П2.11. Диалоговое окно Custom Color

В этом диалоговом окне можно определить любой цвет с помощью ползунков; присвоить ему имя и сохранить.

В списке заказных цветов можно любому цвету присвоить пометку (tag), о чем свидетельствует жирная точка в самом левом столбце списка.

Заказные цвета могут быть перенесены из программы Adobe Illustrator, a также сохранены в отдельный файл для использования в программе Adobe Illustrator. Для этого необходимо использовать команды Import (Импортировать) и Export (Экспортировать) меню палитры Paint Style (Стиль раскраски).



П2.13. Пример изображения для метода трассировки Outline



П2.13. Пример изображения для метода трассировки Outline

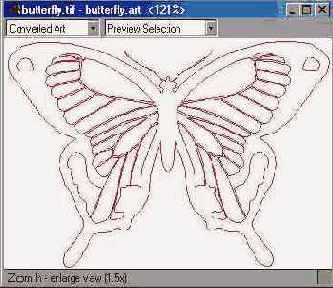

П2.14. Пример изображения для метода Centerline



П2.14. Пример изображения для метода Centerline

Метод Centerline (Средняя линия) предназначен для трассировки технических изображений и изображений делового и художественного характера с одинаковой толщиной линий (рис. П2.14). Этот метод особенно эффективен для черно-белых штриховых документов. Принцип работы метода средней линии заключается в том, что программа не очерчивает линию по периметру, а, определяя центр линии, создает векторный контур.

Метод line Recognition (Распознавание линий) используется для восстановления строго вертикальных и строго горизонтальных линий, которые при сканировании могут получить небольшое отклонение в пределах 5 градусов (рис. П2.15). Этот метод используется, главным образом, для трассировки схем, графиков, чертежей и других изображений, состоящих из горизонтальных и вертикальных линий.

Последний метод имеет некоторое сходство с методом средней линии. В результате работы обоих методов изображение получается из контуров, которые образуются путем распознавания конечных точек и соединения их в единый контур. Программа игнорирует линии, которые короче 1/4 дюйма (6,3 мм) и толще 1/2 дюйма (12,7 мм).



П2.15. Пример изображения для метода Line Recognition



П2.15. Пример изображения для метода Line Recognition

Все методы можно совмещать друг с другом в зависимости от задачи трассировки и характера исходного изображения.

Параметры метода Outline

В поле Noise Suppression (Подавление шума) группы Accuracy (Точность) диалогового окна Conversion Setup (Параметры преобразования) определяется количество пикселов для "объекта" (например, пятна), который не учитывается при трассировке. Диапазон этого значения от 1 до 80 пикселов.

В поле Tolerance (Допуск) устанавливается точность очерчивания цветовых пятен в диапазоне от 1 до 5; Чем меньше значение, тем точнее выполняется трассировка.

Группа Lines (Линии) служит для определения характера контурных линий: Straight lines only (Только прямые линии); Curved lines only (Только кривые линии); Curved & straight lines (Кривые и прямые линии).

В последнем случае возможна установка соотношения кривых и прямых линий в диапазоне от 1 до 5.

Флажок, Reverse Image (Негатив) позволяет инвертировать изображение и получить негатив.

Параметры метода Centertine

Этот метод применяется только к черно-белым штриховым изображениям, у которых линии имеют толщину до 6 пунктов (около 2 мм).

Поле Line Thinning (Определение толщины линии) группы Accuracy (Точность) диалогового окна Conversion Setup (Параметры преобразования) (см. рис. П2.12) служит для изменения способа вычисления центра линии: чем меньше значение, устанавливаемое в этом поле, тем точнее происходит трассировка.

Однако, если установлено достаточно большое значение, можно установить флажок Interactive Thinning (Интерактивное определение толщины линии), обеспечивающий во время процесса трассировки вывод на экран диалогового окна Skeletoning (Минимизация), в котором можно уменьшить число этапов.

Рекомендуемые значения зависят от разрешения исходного точечного изображения и максимальной толщины линии. Значение, устанавливаемое в поле line Thinning (Определение толщины линии), должно быть равно или превышать толщину линии. Например, если максимальная толщина линии составляет 3 пиксела при разрешении'300 dpi, следует устанавливать знамение по меньшей мере равное 3.

Если максимальная линия превышает толщину в 6 пикселов, то следует использовать комбинацию методов Centerline (Центральной линии) и Outline (Контурный) и установить значение в 6. В этом случае линии б пикселов и менее будут конвертированы по центру линии, а линии свыше этого значения — по периметру.

В процессе конвертирования программа фиксирует узлы соединения линий кружками. Если число фиксированных узлов кажется чрезмерным (узлы появились в ненужных местах), то следует увеличить число шагов. В результате кружки останутся только там, где необходимо.

В поле Tolerance (Допуск) устанавливается точность очерчивания цветовых пятен в диапазоне от 1 до 5. Чем меньше значение, тем точнее выполняется трассировка.

Поле Uniform Line Weight (Одинаковая толщина линии) позволяет выбрать толщину линии (от 0 до 12 пикселов; по умолчанию программа устанавливает толщину, равную 1) для присвоения этого значения оттрассированным ' контурам.

Если точечное изображение состоит из линий различной ширины, то не следует устанавливать данный параметр, поскольку это может привести к искажению рисунка в результате трассировки.

Флажок White Lines (Белые лияии) используется для конвертирования белых линий на черном фоне.

Флажок Separate Shapes (Разделять формы) определяет споеоб, каким программа Adobe Streamline создает контур, очерчивающий область с близкими цветами. Если флажок установлен, то каждая область ¦Тонечиого изображения преобразуется в законченный контур, и если две области имеют общую границу (например, области на географической карте), то контур в области соприкосновения будет удвоен.

Этот флажок наиболее употребителен также при трассировке изображений, которые предполагают дальнейшую обработку в одной из программ векторной графики, например, в программе Adobe Illustrator.

Параметры метода Line Recognition

Этот метод используется, главным образом, для трассировки схем, графиков, чертежей и других изображений, состоящих из горизонтальных и вертикальных линий. Программа игнорирует линии, которые короче 1/4 дюйма (6,3 мм) и толще 1/2 дюйма (12,7 мм).

Флажок Reverse Image (Негатив) группы Art (Изображение) диалогового окна Conversion Setup (Параметры преобразования) позволяет конвертировать изображение в негатив.

Флажок White Lines (Белые линии) используется для конвертирования белых линий на черном фоне.

Установки цветовых параметров

Если преобразуемое изображение является цветным или использует серую шкалу, то следует использовать диалоговое окно Color/BAW Setup (Цвет-ное/Черно-белое) (рис. П2.16), которое открывается одноименной командой меню Options (Параметры).



П2.16. Поля диалогового окна Color/B&W...



П2.16. Поля диалогового окна Color/B&W Setup дли создания черно-белых иллюстраций

В списке PosteKiautiQB; (Псютфваация) пре»яагаютта1 следующие способы уменьшения уровней цвета: Black & White Only (Только черно-белое); Limited Colors (Ограниченное число цветов); Use Castom Colors (Заказные цвета); Unlimited Colors (Число цветов без ограничения).

В зависимости от выбора варианта становятся доступными те или иные наборы полей.

При трассировке изображения на черныйг и белый цвета становятся доступными переключатели Threshold (Порог) и Contrast (Контраст) (рис. П2.16), которые позволяют определить способ преобразования изображения. При выборе варианта Threshold (Порог) определяется абсолютное значение уровня, являющегося границей для разделения цвета пикселов на белый и черный. Чем больше значение установленного порога, тем меньше число пикселов черного цвета, и наоборот. При выборе варианта Contrast (Контраст) определяется относительное значение уровня. Являющегося границей для разделения пикселов на имеющих белый и черный цвета. Чем выше значение контраста, тем контрастнее должны быть цвета соседних пикселов, чтобы они могли быть конвертированы в различные цвета.

Поле Boost (Усиление) доступно только при варианте Contrast (Контраст) и служит для расширения диапазона контраста с тем, чтобы больше детализировать области света (белый цвет) и области тени (черный цвет). Это позволяет выявить мелкие детали изображения на очень светлых или очень темных участках. Такая функция необходима при обработке иллюстраций с плохо выраженной контрастностью. Для увеличения четкости деталей требуется установить большее значение. ;

При выборе в списке Posterization (Постеризация) варианта Limited Colors (Офаниченное число цветов) в поле Maximum # of colors (Максимальное число цветов) можно установить конкретное значение, меньшее или равное числу цветов исходного изображения (рис. П2.17).

В поле Complexity (Сложность) можно определить, насколько точно программа Adobe Streamline разделяет соседние области с различными цветами на отдельные контуры. Чем больше значение, тем больше контуров создается и, соответственно, тем большее количество цветов используется для заливки этих контуров.

Флажок Reduce detail (Удаление деталей) определяет уровень детализации конвертированного изображения. Если флажок не установлен, то программа удваивает разрешение исходного изображения перед трассировкой, а если установлен, то трассировка происходит с имеюцКмся значением разрешения.



П2.17. Поля диалогового окна Color/B&W...



П2.17. Поля диалогового окна Color/B&W Setup для создания иллюстраций с ограниченным или неограниченным числом цветов



П2.18. Поля диалогового окна Color/B&W...



П2.18. Поля диалогового окна Color/B&W Setup для создания иллюстраций с заказными цветами

Флажок Color averaging (Усреднение цвета) управляет присвоением цветовых параметров трассированным контурам. Когда флажок установлен, программа присваивает цветовые параметры, усредняя их в определенной Области. Если флажок не установлен, то присвоение цвета определяется по тому цвету, который является преобладающим в данной области.

Эту функцию наиболее разумно использовать для трассировки изображения с большими локальными цветами, (участками однородного цвета), а не для трассировки изображений фотореалистического характера.

При выборе варианта Unlimited Colors (Число цветов без ограничения) число цветов определяется автоматически, исходя из текущего изображения и установки в поле Complexity (Сложность). Параметры для этого варианта совпадают с вариантом limited Colors (Ограниченное число цветов).

При выборе варианта Use Custom Colors (Заказные цвета) программа использует цвета текущего списка (рис. П2.18).

Флажок Tagged colors only (Только помеченные цвета) обеспечивает использование только цветов, которые предварительно были помечены в палитре Paint Style (Стиль раскраски) или в диалоговом окне Custom Color (Заказной цвет).

Флажок Add new colors to custom color list (Добавлять новые цвета в список цветов) добавляет цвета, сгенерированные в процессе трассировки, в список заказных цветов.

Список Edge Smoothing (Смягчение границ) предлагает несколько вариантов;

борьбы со ^Даживацием (anti-aliasing) в исходном изображении: None (He выполнять) Medium (Среднее) Maximum (Максимальное)

Сохранение параметров и их использование

Параметры, которые устанавливаются в диалоговых окнах Color/B&W Setup (Цветное/Черно-белое) и Conversion Setup (Параметры преобразования), с одной стороны, достаточно многочисленны, а с другой стороны, чрезвычайно важны, поэтому в программе Adobe Streamline предусмотрена возможность сохранения их для дальнейшего использования. Для этого командой Settings (Установки) меню Options (Параметры) следует вызвать одноименное диалоговое окно (рис П2.19).

В списке в верхней части диалогового окна представлены имена сохраненных наборов установок, которые можно использовать непосредственно или в качестве исходного варианта. Большая часть диалогового окна занята отображением списка параметров и их значениями.

Для создания своего списка установок необходимо использовать кнопку Create (Создать) и поле Settings Name Имя установок).

С помощью кнопки Delete (Удалить) можно удалить ненужный более набор установок, выделив его в списке.

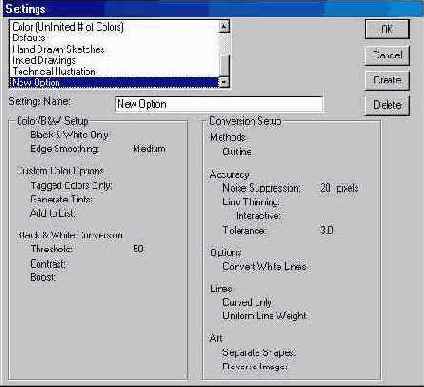

П2.19. Диалоговое окно Settings



П2.19. Диалоговое окно Settings

Трассировка

После определения всех параметров выполняется процедура трассировки, которая запускается командой Convert (Преобразование) меню File (Файл).

Во время выполнения трассировки на экран выводится полоса прогресса, отображающая процент выполнения и количество созданных контуров.

Программа позволяет выполнить трассировку большого количества однотипных файлов в пакетном режиме. Для этого необходимо выполнить команду Batch Select (Создание пакета) меню File (Файл). В результате открывается одноименное диалоговое окно (рис, П2.20), в котором можно выбрать несколько независимых файлов из различных папок и объединить их в единый пакет для автоматической или интерактивной обработки.

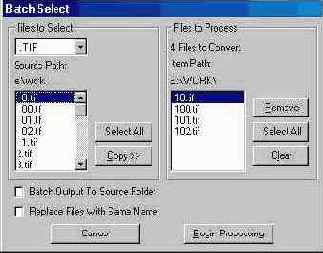

П2.20. Диалоговое окно Batch Select



П2.20. Диалоговое окно Batch Select

В поле Files to Select (Выбор файлов) осуществляется выбор файлов, предназначенных для трассировки. С помощью кнопки Copy» (Копировать») имя выделенного файла переносится в поле Files to Process (Обработка файлов).

После формирования пакета файлов необходимо в поле FBes to Process (Обработка файлов) выделить один из файлов или все, нажав кнопку Select All (Выделить все), а затем нажать кнопку Begin Processing (Начать обработку).

Выделенные файлы будут последовательно загружены в программу и оттрас-сированы в автоматическом или интерактивном режиме.

Флажок Batch Output To Source Folder (Сохранение конечного документа в папке источника) служит для сохранения преобразованного документа в той же папке, где находится исходный файл.

Флажок Replace Files With Same Name (Заменить файлы с одинаковыми именами) позволяет переписать новые трассированные документы на место файлов с одинаковыми именами.

После нажатия кнопки ОК на экран выводится диалоговое окно Save Batch Format (Формат сохранения файлов пакета) (рис. П2.21), в котором можно выбрать один из четырех форматов: Adobe Illustrator (AI), Illustrator EPS (EPS), Metafile (EMF), DXF (DXF).



П2.21. Диалоговое окно Save Batch Format



П2.21. Диалоговое окно Save Batch Format

Трассировка фрагментов изображения разными методами

В некоторых изображениях для достижения максимального результата рациональнее трассировать разные фрагменты разными методами, тем более что программа Adobe Streamline позволяет решить эту задачу.

Для того чтобы выделить необходимый фрагмент, надо воспользоваться инструментами Marquee (Область), Lasso (Лассо) или Magic Wand (Волшебная палочка).

После установки необходимых параметров следует выбрать команду Convert (Преобразовать) меню File (Файл). После трассировки нужно выбрать вариант Raster Image (Точечное изображение) в списке View Mode (Режим просмотра) рабочего окна документа.

Затем можно выполнить команду Select Inverse (Инверсия выделенной области) меню Edit (Правка) с тем, чтобы теперь поместить в выделенную область оставшийся фрагмент изображения, или с помощью инструментов выделения определить другой фрагмент, задать новые параметры и выполнить трассировку. Повторить эти этапы столько раз, сколько требуется.

Если в результате трассировки различных фрагментов образуются области, которые перекрывают Друг друга, следует установить флажок Eliminate Hidden Paths (Удалить скрытые контуры) диалогового окна General Preferences (Основные установки), которое вызывается на экран командой General (Основные) меню File/Preferences (Файл/Установки) (см. рис. П2.2).

Трассировка выделенной области

Команда Convert Selection Edge (Преобразовать выделенную область) меню File (Файл) позволяет трассировать выделенную область как в качестве закрытых контуров с соответствующей заливкой (в режиме Outline (Контурный), так и в качестве открытых контуров е соответствующей толщиной (в режиме Centerline (Центральная линия)).

Отображение и редактирование трассированного изображения

После выполнения трассировки в рабочем окне становятся доступными следующие режимы отображения: Preview (Полноцветный режим) Artwork (Контурный режим) Preview Selection (Полноцветный режим для выделенных объектов)



П2.22. Инструменты для работы...



П2.22. Инструменты для работы с векторными изображениями: b>Selection, Lasso, Eyedropper, Adjust Curve, Adjust Line, Add Anchor Point, Delete Anchor Point, Zoom и Hand

Для редактирования векторных контуров в палитре инструментов находятся инструменты, представленные на рис. П2.22. Инструмент Selection (Стрелка) служит для выделения одного или нескольких контуров. Работа с этим инструментом ничем не отличается от работы аналогичных инструментов программы Adobe Illustrator. Прямолинейные сегменты отображаются зеленым, а криволинейные — красным цветом. Инструмент Lasso (Лассо) предназначен для выделения отдельных контуров, которые "обрисовываются" произвольной линией. Выделить отдельный сегмент или опорную точку этим инструментом нельзя. Инструмент Eyedropper (Пипетка) служит для перенесения цвета из изображения в палитру инструментов. Инструмент Adjust Curve (Настройка кривых) служит для работы с криволинейными сегментами. Для того чтобы изменить форму криволинейного сегмента (отображается в контурном режиме красным цветом), необходимо подвести к нему курсор и перемещать в нужном направлении. Если захватить опорную точку, то ее можно переместить и тем самым изменить форму и соседнего сегмента. Прямолинейный сегмент может быть преобразован в криволинейный, если захватить его и потянуть в сторону. Инструмент Adjust Line (Настройка прямых) предназначен для работы с прямолинейными сегментами. Для перемещения прямолинейного сегмента достаточно захватить его в любом месте и переместить. Для изменения размера и наклона можно захватить опорную точку и переместить ее. Для преобразования криволинейного сегмента в прямолинейный необходимо щелкнуть кнопкой мыши на криволинейном сегменте. Для временного переключения между инструментами Adjust Curve (Настройка кривых) и Adjust Line (Настройка Прямых) Надо нажать клавишу <Alt>. Инструмент Add Anchor Point (Добавить опорную точку) служит для добавления опорных точек, которые при выделении отображаются маленькими квадратиками. Для лучшей ориентации нужно выделить необходимый контур, включить инструмент и щелкнуть в требуемом месте контура. Инструмент Delete Anchor Point (Удалить опорную точку) служит для удаления опорных точек. Для удаления отдельных точек необходимо щелкать на каждой из них, а для удаления совокупности точек следует обвести их штриховой рамкой. Инструменты Zoom (Масштаб) и Hand (Рука) предназначены для масштабирования изображения и перемещения увеличенного изображения.

Для преобразования Выделенного закрытого контура в правильную геометрическую форму следует использовать соответствующую команду меню Edit/ Convert To (Редактировать/Преобразовать в): Circle (Круг) Oval (Эллипс) Square (Квадрат) Rectangle (Прямоугольник)

Если выделено несколько контуров, то каждый из них преобразуется в отдельную форму.

Для удаления лишних опорных точек с сохранением формы исходного контура предназначены команды группы Smooth Paths (Сглаживание контуров) меню Edit (Правка): Minimum (Минимально) с удалением каждой десятой опорной точки; Medium (Средне) с удалением каждой пятой опорной точки; Maximum (Максимально) с удалением каждой третьей опорной точки.

Для преобразования угловых опорных точек контура в гладкие следует использовать одну из команд группы Smooth Direction Points (Гладкие точки): Minimum (Минимально) с конвЬртированием углов менее 15 градусов; Medium (Средне) с конвертированием углов менее 30 градусов; Maximum (Максимально) с конвертированием углов менее 45 градусов.

Параметры заливки и обводки определяются в палитре Paint Style (Стиль раскраски). Информацию об этой палитре смотрите ранее в разделе "Определение цвета" данноео приложения.
