| 23a. ИК- приемник системы дистанционного управления на AT89C2051 |
|
Предназначен для создания pазличных систем дистанционного упpавления. Поддерживает формат RC-5, разрабатывался для совместной работы с "Пультом ДУ (RC-5)" (рис.2)
Функционально полностью идентичен описаному ранее (см.

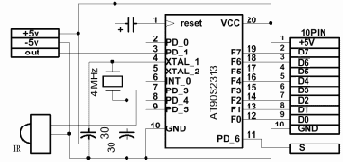

ИК-приемник СДУ) Схема имеет два выхода: 1.Параллельный (выводы 12-19). Позволяет подключать различные устройства непосредственно к контроллеру. Некоторые коды показаны в таблице 1. Например подключив Полупроводниковый ключ переменного тока к выводу D0 (выв.12) можно кнопками "0", "1" включать или выключать какое-либо устройство. При использовании дополнительного дешифратора можно увеличить количество подключаемы устройств. 2.Последовательный (вывод 3). Позволяет подключать устройство непосредственно к COM-порту, например для управления компьютером.   рис.1 Внешний вид и принципиальная схема ИК-приемника СДУ   Документацию на используемые детали можно взять в разделе: Справочные материалы Конструктивно приемник выполнен на односторонней печатной плате, имеет два разъема для подключения внешних устройств (X1, X2), разъем питания (X4) и разъем последовательного выхода (X3). Наличие на плате небольшого макетного поля позволяет добавить некоторые элементы, например светодиоды для индикации (рис.2). Разъем X2 позволяет стандартным кабелем (рис.3) подключить к приемнику внешнюю плату индикации с семисегментным индикатором. Для подключения к компьютеру к COM-порту неоходимо использовать преобразователь уровня, например Адаптер COM-порта, а в качестве тестовой программы - программу "ИК-приемник" (рис.2)  рис.2 Программа "ИК-приемник"  23. ИК-приемник СДУ на AT90S2313 |
