23. ИК-приемник системы дистанционного управления
      Предназначен для создания pазличных систем дистанционного упpавления. Поддерживает формат RC-5, разрабатывался для совместной работы с "Пультом ДУ (RC-5)" (рис.2) Схема имеет два выхода:

1.Параллельный (выводы 12-19). Позволяет подключать различные устройства непосредственно к контроллеру. Некоторые коды показаны в таблице 1. Например подключив Полупроводниковый ключ переменного тока к выводу D0 (выв.12) можно кнопками "0", "1" включать или выключать какое-либо устройство. При использовании дополнительного дешифратора можно увеличить количество подключаемы устройств.

2.Последовательный (вывод 3). Позволяет подключать устройство непосредственно к COM-порту, например для управления компьютером.

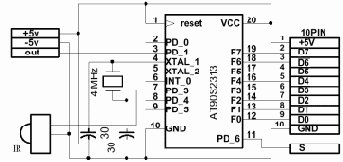

рис.1 Внешний вид и принципиальная схема ИК-приемника СДУ


 Принципиальная схема в формате .sch


 Топология печатной платы в формате .pcb


Документацию на используемые детали можно взять в разделе: Справочные материалы

Конструктивно приемник выполнен на односторонней печатной плате, имеет два разъема для подключения внешних устройств (X1, X2), разъем питания (X4) и разъем последовательного выхода (X3). Наличие на плате небольшого макетного поля позволяет добавить некоторые элементы, например светодиоды для индикации (рис.2). Разъем X2 позволяет стандартным кабелем (рис.3) подключить к приемнику внешнюю плату индикации с семисегментным индикатором.

Табл.1 Таблица выходов.



Рис.2
кнопка пульта выводы микросхемы (D7-D0) H Внешний вид пульта ДУ
00000 000000
10000 000101
20000 001002
30000 001103
40000 010004
50000 010105
60000 011006
70000 011107
80000 100008
90000 100109
-/--0000 10100a
on/off0000 11000c
ch+0010 000020
ch-0010 000121
vol+0001 000010
vol-0001 000111


рис.2 Внешний вид ИК-приемника СДУ c подключенными светодиодами

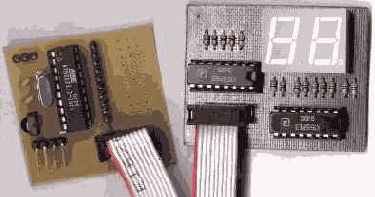

рис.3 Внешний вид ИК-приемника СДУ c подключенной платой индикации.
