Система топологической трассировки печатных плат TopoR



Полезные рекомендации


Этот раздел можно рассматривать как подведение итогов ко всей теме: «Трассировка печатных плат в среде топологического трассировщика TopoR». Здесь будут даны некоторые полезные советы, которые сделают работу в данной системе более приятной и плодотворной.

1) Перед началом работы целесообразно создать рабочий каталог проекта, куда и поместить исходный .PDF-файл. В этом случае файл проекта и промежуточные результаты программа будет автоматически размещать в том же каталоге, и трудностей в поиске того или иного файла не возникнет.

2) Работа над проектом начинается с задания стиля трассировки, то есть с установки конструктивно-технологических ограничений (ширина проводников, размеры контактных площадок и так далее (см. раздел «Определение стиля разработки)). Рассмотрим ряд особенностей:

а) При описании контактных площадок следует помнить, что  у элементов, имеющих выводы с четырех сторон, есть два типа контактных площадок, которые отличаются своей ориентацией (рис. 10.1).

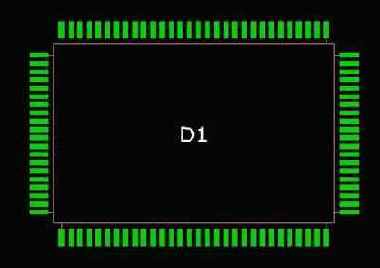

Рис. 10.1 Компонент с четырехсторонним расположением контактных площадок

б) В cвязи с тем, что прямоугольные контактные площадки в системе TopoR  представлены в виде «сосисок» (на концы ламели добавляются полуокружности) необходимо внимательно следить за их ориентацией. Ламели с различной ориентацией (даже если они квадратные и имеют одинаковые размеры) должны быть разных типов, иначе могут возникать определенные некорректности (рис. 10.2).

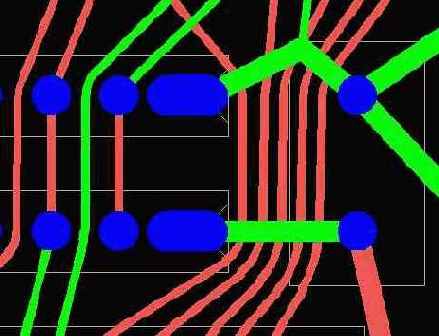

На рис. видно, что при описании первого контакта компонента допущена ошибка – дополнительные полуокружности по краям перекрывают пространство между выводами, тем самым препятствуя прокладке трасс. Для ликвидации нарушения необходимо либо изменить ориентацию контакта, поменяв местами значения параметра "ВЫТЯНУТОСТЬ" (Stretch) по осям X и Y, либо изменить тип контакта, если изменение ориентации приведет к появлению нарушений в других компонентах, использующих контакты этого же типа.
