Трассировка печатных плат




Уменьшение ширины сегмента трассы, контактирующего с переходным отверстием


Еще на этапе создания схемы электрической принципиальной необходимо присваивать оригинальные имена цепям. Как раз благодаря этому, уже на этапе трассировки разные цепи можно трассировать по разным правилам.

Сначала надо определить, какие цепи будут трассироваться по одним и тем же правилам и объединить их в классы. Имя класса заносится в колонку «Класс цепей» (рис. 23а).

Щелчок мыши на ячейке [...] позволит ввести новое имя класса.

Цепи для каждого класса (за исключением класса DEFAULT) определяются в колонке «Список цепей класса» (рис. 23б). Для этого необходимо выделить имя класса и в появившуюся колонку (рис. 23б) ввести имена тех цепей, которые будут трассироваться согласно параметрам, определенным для данного класса.



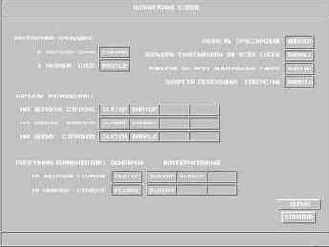

Рис. 23 (а, б)

Объединение цепей в классы



                                                                                                      а)                               б)

В системе FreeStyle Router при описании стиля трассировки можно установить запрет на разводку цепей определенных классов. Если в таблице (рис.23а) в колонке «Тип» записано «skip», то цепи соответствующего класса трассироваться не будут. Для разводки цепей необходимо установить «norm».

Помимо определения параметров цепей указываются:

ü       зазор проводник - край платы;

ü       сетка для расположения переходов;

ü       сетка для расположения ветвлений.

Единицы измерения устанавливаемых параметров могут изменяться при помощи опции «Единицы измерения» (правый верхний угол рис. 20).

Нажатие кнопки «Справка» приведет к появлению краткого пояснения к выбору правил трассировки цепей.

Кнопка «Верно» подтверждает сделанные установки.

Кнопка «Классы компонентов». В системе FreeStyle Router есть возможность после завершения трассировки несколько перемещать (сдвигать) элементы, сохраняя целостность цепей и соблюдая необходимые зазоры.
