Трассировка печатных плат




Выбор лучшего варианта


Рис. 45

Выбор лучшего варианта

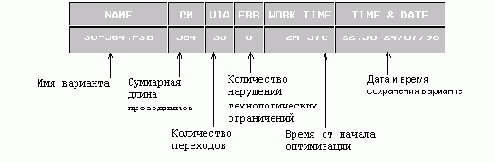

Таблица, расположенная в центре, содержит всю информацию об сохраненных на данный момент вариантах. Рассмотрим пример (рис. 46)


Рис. 46 Сохраненные  варианты

Варианты, которые не представляют интереса для пользователя, могут быть удалены с помощью клавиши «Удалить». Для этого нужно сначала выбрать имя, а затем щелкнуть мышью на кнопке «Удалить». Восстановить удалённые варианты средствами FreeStyle Router нельзя.

Подтверждение или отмена выбора варианта осуществляется соответственно клавишами «Да» и «Нет».

С помощью кнопки «Справка» может быть получено краткое пояснение к выбору лучшего варианта разводки.
