6.3.2. Принципиальная схема

Принципиальная схема разработанного автором индукционного металлоискателя изображена на рис.26 - входная часть, рис.27 - синхронные детекторы и фильтры, рис.28 - дискриминатор и формирователь звукового сигнала, рис.29 - схема внешних соединений.

Кварцевый генератор (рис.26)

Собран на инверторах D1.1-D1.3. Частота генератора стабилизирована кварцевым или пьезокерамическим резонатором Q с резонансной частотой 2^15(Гц) » 32(кГц) ("часовой кварц"). Цепочка R1C2 препятствует возбуждению генератора на высших гармониках. Через резистор R2 замыкается цепь ООС, через резонатор Q - цепь ПОС. Генератор отличается простотой, малым потребляемым током, надежно работает при напряжении питания 3-15(В), не содержит подстроечных элементов и чересчур высокоомных резисторов. Выходная частота генератора - около 32(кГц).

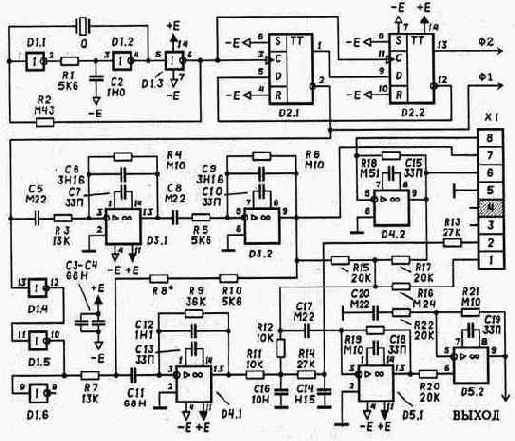

Рис.26. Принципиальная электрическая схема индукционного металлоискателя. Входная часть.

Кольцевой счетчик (рис.26)

Кольцевой счетчик выполняет две функции. Во- первых, он делит частоту генератора на 4, до частоты 8(кГц) (рекомендации по выбору частоты - см. гл. 1.1). Во-вторых, он формирует два опорных сигнала для синхронных детекторов, сдвинутых друг относительно друга на 90° по фазе.

Кольцевой счетчик представляет собой два D-триггера D2.1 и D2.2, замкнутые в кольцо с инверсией сигнала по кольцу. Тактовый сигнал - общий для обоих триггеров. Любой выходной сигнал первого триггера D2.1 имеет сдвиг по фазе на плюс-минус четверть периода (т.е. на 90°) относительно любого выходного сигнала второго триггера D2.2.

Интеграторы (рис.26)

Собраны на ОУ D3.1 и D3.2. Их постоянные времени определяются цепочками R3C6 и R5C9. Режим по постоянному току поддерживается резисторами R4, R6. Разделительные конденсаторы С 5, С 8 препятствуют накоплению статической погрешности, которая может вывести интеграторы из режима ввиду их большого усиления по постоянному току. Номиналы элементов, входящих в схемы интеграторов выбраны так, чтобы суммарный сдвиг фазы обоих интеграторов на рабочей частоте 8(кГц) составлял ровно 180° с учетом как основных RC-цепочек, так и с учетом влияния разделительных цепей и конечного быстродействия ОУ при выбранной коррекции.
