6.2.5. Возможные модификации
Схема прибора предельно проста и поэтому речь может идти только о дальнейших усовершенствованиях. К ним можно отнести:
1. Добавление дополнительного светодиодного логарифмического индикатора частоты.
2. Использование трансформаторного датчика в измерительном генераторе.
Рассмотрим эти модификации подробнее.
Логарифмический индикатор частоты
Представляет собой усовершенствованный светодиодный индикатор. Его шкала состоит из восьми отдельных светодиодов. При достижении измеряемой частотой некоторого порога, на шкале загорается соответствующий светодиод, остальные семь - не горят. Особенность индикатора заключается в том, что пороги срабатывания по частоте для соседних светодиодов отличаются друг от друга в два раза. Иными словами, шкала индикатора имеет логарифмическую градуировку, что очень удобно для такого прибора, как металлоискатель на биениях. Принципиальная схема логарифмического индикатора частоты приведена на рис.23. Несмотря на то, что схема этого индикатора была разработана

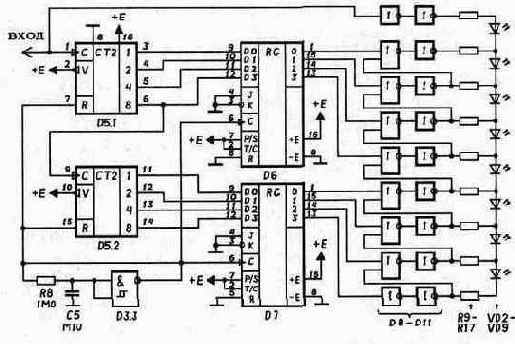

Рис.23. Принципиальная электрическая схема логарифмического индикатора.
автором самостоятельно, она не претендует на оригинальность, так как проведенный патентный поиск показал, что подобные схемы известны. Тем не менее, как сама схема индикатора, так и ее реализация на отечественной элементной базе представляет, по мнению автора, определенный интерес.
Работает логарифмический индикатор следующим образом. На вход индикатора поступает сигнал с выхода триггера Шмидта схемы металлоискателя на биениях (см. рис.22). Этот сигнал является входным для двоичных счетчиков D5.1-D5.2 (нумерация продолжает нумерацию по схеме рис.22). Указанные счетчики периодически обнуляются по сигналу высокого уровня вспомогательного генератора на триггере Шмидта D3.3 с частотой около 10(Гц). По переднему фронту сигнала вспомогательного генератора происходит также запись состояния счетчиков в параллельные четырехразрядные регистры D6 и D7. Таким образом, на выходах регистров D6 и D7 присутствует цифровой код частоты сигнала биений.
