МИНИ ТЕСТЕР



МИНИ ТЕСТЕР


При разработке минитестера не ставилась цель создать электроизмерительный прибор, способный полностью заменить классический многопредель­ный авометр. Основное назначение минитестера — экспресс-проверка электрических цепей при поис­ках неисправностей в различной аппаратуре и ее ремонте. Известно, что при этом практически все операции проверки сводятся не к измерению элек­трических величин, а к их индикации, оценке их значения, определению полярности или рода тока и т. д. В этих-то случаях удобен миниатюрный стрелочный прибор, шкала которого вместо деле­ний с цифрами имела бы цветные секторы (по ти­пу индикаторов записи в некоторых магнитофо­нах). Лучше всего иметь на шкале три сектора, из которых центральный был бы узким и использо­вался для индикации равенства измеряемой вели­чины номинальному значению, выбираемому пере­ключателем пределов измерения.

Наиболее удобно такое конструктивное офор­мление прибора, при котором он представляет единое целое с одним из щупов. В этом случае шкала прибора и точка касания щупа постоянно находятся в поле зрения оператора.

Разработка минитестера производилась с уче­том того, чтобы габариты и масса прибора были минимальными, комплектующие детали не были дефицитными, число органов управления было ми­нимальным, количество пределов измерения бы­ло бы как можно больше, а значения пределов совпадали с наиболее ходовыми значениями, при переключениях рода тока значения пределов изме­рения не изменялись, прибор индицировал поляр­ность тока.

Рис. 1. Внешний вид минитестера

Разработанный прибор (рис. 1) имеет 21 пре­дел измерения, в том числе в режиме постоянного и переменного тока: 1,5; 3; 6; 12; 24; 50; 127; 220 и 380 В; в режиме измерения сопротивления — три предела (XI, Х10, Х10О при средней точке шка­лы 25 Ом). Точность измерения номинальных величин не хуже ±5%. Входное сопротивление вольтметра 6,55 кОм/В.

Питается минитестер от одного аккумулятора Д-0,1. Его можно подзаряжать, не вынимая из при­бора, используя для этого стандартное зарядное устройство.


Габариты прибора без щупа 94x38,5x27, 5 мм, масса не более 250 г.

Принципиальная схема прибора приведена на рис. 2. Минптестер состоит из микроамперметра ИП1, двухплатного переключателя пределов изме­рения В1, коммутирующего добавочные резисторы вольтметра (Rl — R9) и резисторы омметра (R10 — R14), аккумулятора Б1, переключателя рода то­ка В2, диодов Д1, Д2 и согласующего резисто­ра R15.

Схема вольтметра — обычная, с последователь­ным включением всех добавочных резисторов. Это позволяет, во-первых, снизить падение напряжения на отдельных резисторах и, во-вторых, использо­вать все положения переключателя В1, одно из ко­торых в галетных переключателях не использу­ется.

Схема омметра последовательная, расширение пределов измерения осуществляется изменением тока полного отклонения измерителя с помощью шунтов R13, R14. Омметр питается от аккумулято­ра, напряжение которого длительное время остает­ся неизменным. Это позволило отказаться от орга­на установки нуля омметра: несовпадение откло­нения стрелки крайнему делению шкалы свиде­тельствует о необходимости подзарядки аккуму­лятора.

Схема измерителя обеспечивает достижение одинаковых токов полного отклонения на постоян­ном и переменном токах при минимальном сниже­нии чувствительности примененного прибора и ис­пользовании в качестве переключателя рода тока одной переключающей группы.

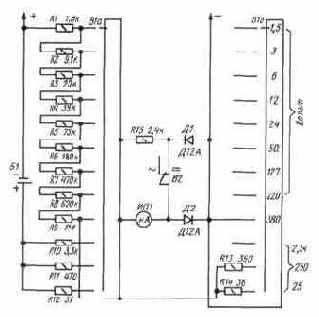

Рис. 2. Принципиальная схема прибора

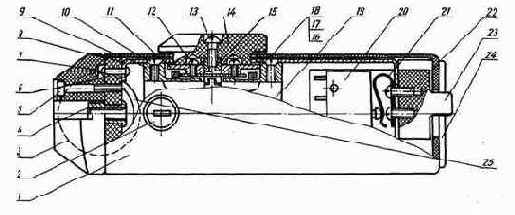

Рис. 3. Конструкция прибора:

1 — корпус, кожух от реле РП, переделанный; 2 — шильдик маркировки полярности, винипласт; 3 — наконечник, эбонит, толщина 12 мм; 4 — букса резьбовая МЗ, латунь, 2 шт.; 5 — винт М2Х16, латунь, хромировать. 4 шт.; 6 — изоляционный мостик, текстолит, толщина 4 мм; 7 — заклепка, диаметр 1,5 мм, длина 5 мм, дюраль. 2 шт.; 8 — шасси, дюраль Д!AM; 9 — основание переключателя, диаметр 32 мм, дюраль; 10 — винт М2Х4. сталь, кадмировать, 2 шт.; 11 — ротор (дисковая ось), диаметр 22 мм. дюраль, 12 — винт М2Х4, латунь. 2 шт.; 13 — винт 42X6, латунь, хромировать; 14 — ручка переключателя, эбонит, диаметр 25 мм, полировать; 15 — ось с диском фиксатора, от переключателя ПМ, переделанная; 16 — собачки фиксатора, сталь, толщина 1,2 мм, 2 шт.; 17 — ось собачек, винт М2ХЗ.


сталь, 2 шт.; 18 — пружина соба­чек, сталь, проволока, диаметр 0,15 мм: 19 — платы переключателя 2П21НПМ. 2 шт.; 20 — микропереключатель МП-3 (МП-11), 2 шт.; 21 — пружина, сталь 65Г, 0.3X5, гнуть по месту; 22 — винт М2Х5. латунь, 2 шт.; 23 — ползун переключателя, текстолит, толщина 4 мм; 24 — микроамлерметр-нндикатор М310; 25 — аккумулятор Д-0,1


Конструкция прибора показана на рис. 3. Все детали прибора размещены на П-образном шасси из дюралюминия Д1АМ толщиной 0,8 мм. В перед­ней стенке шасси сделано круглое отверстие диа­метром 20 мм для микроамперметра 24. Под мик­роамперметром в шасси 8 сделан прямоугольный вырез, в котором перемещается ползун 23 пере­ключателя рода тока 20. К шасси ползун крепится двумя винтами 22, под головки которых подложена пружина 21, приводящая в движение шток микро­переключателя. Пружина изогнута по месту после закручивания винтов. Головки последних зафикси­рованы нитрокраской. Микроамперметр и микро­переключатель приклеены друг к другу и к шасси эпоксидной смолой.

С противоположной стороны к шасси прикле­пан двумя заклепками 7 изоляционный мостик 6. В мостике развальцованы две буксы 4, являющие­ся выводами прибора, а также сделано гнездо для аккумулятора 25. К изоляционному мостику с по­мощью четырех винтов 5 крепится эбонитовый на­конечник 3. В наконечнике размещается большая часть аккумулятора, он же служит для изоля­ции выводов прибора. Напротив букс 4 в наконеч­нике сделаны сквозные отверстия, а с боковых сто­рон — пропилы, в которые входит провод вывода. Таким образом, утопленная конструкция клемм ис­ключает касание металлических токоведущих эле­ментов.

В средней части шасси размещен переключа­тель пределов измерения. В нем применены две стандартные платы малогабаритного переключа­теля 11П2Н-ПМ 19 без каких-либо переделок. Это потребовало изготовления привода переключателя, включая фиксатор и крепление ручки, в простран­стве высотой всего 4 мм. От заводского переключа­теля использована ось 15 с напрессованным на ней диском фиксатора.


В последнем вместо ограничи­ теля выпилена обычная лунка, позволяющая иметь 12 фиксированных положений. Ось укорочена до 4 мм и в ней нарезана резьба М2. Переключатель собирается на основании 9, внутренняя расточка которого диаметром 22 мм является своеобразным подшипником для ротора. Ротор 11 крепится к ди­ску фиксатора двумя винтами 12, головки которых служат для передачи вращения от ручки 14. По­следняя к оси крепится винтом 13. Отверстие в шасси диаметром 20 мм — несколько меньше диа­метра отверстия в основании, что обеспечивает ограничение осевого перемещения оси переключа­теля. Верхний торец оси не выступает над шасси.

Фиксатор представляет собой две собачки в форме полуколец, с полукруглыми выступами, вхо­дящими в лунки диска. Собачки выпилены из коль­ца крепления транзисторов типа П201 — П203 (сталь толщиной 1,2 мм). Обе они посажены на оси из винтов М2, ввернутых в основание 9. С про­тивоположной стороны собачки стянуты пружи­ной (6 витков), навитой на стержень диаметром 2 мм. Пружина изготовлена из стальной проволо­ки полевого провода типа ПВР-0,35. К шасси пере­ключатель крепится двумя винтами 10.



Рис. 4. Конструкция контактного вин­та:

1 — головка винта, эбонит, накатать, поли­ровать торец: 2 — шпилька M3XI2, латунь: 3 — гайка круглая МЗ, латунь

Шасси в сборе со всеми элементами конструк­ции должно с легким трением вставляться в кор­пус, в качестве которого используется кожух от реле РП5, РП7. Проволочная скоба с кожуха сня­та, а также удалены приливы для ее крепления. В торце прорезают два прямоугольных окна для выступающей из микроамперметра шкалы и ползу­на переключателя рода тока, а на боковой стен­ке — круглое отверстие диаметром 20 мм для руч­ки переключателя пределов. Корпус окрашивают светлой эмалью, после чего цифры значений изме­ряемых величин гравируют. В имеющиеся на ко­жухе реле выштамповки с крепежными отверстия­ми приклеивают цветные шпльдикп 2 и виде кружков: сверху (со стороны шкалы) — красный с гравировкой « + », снизу — синий с гравировкой «—».



После монтажа и налаживания минитестера его элементы закрывают тремя-четырьмя слоями лако-ткани, толщина такого защитно-изолирующего слоя выбирается по плотному вдвижению шасси в корпус. Никакого другого крепления не преду­смотрено. Ручка 14 служит своеобразным предо­хранителем, фиксирующим шасси относительно корпуса.

С прибором удобно работать с помощью корот­кого проводника («земляной» вывод), подсоеди­няемого винтом (рис. 4), и щупа (рис. 5). Щуп сделан из проволоки-серебрянки диаметром 3 мм. Изолятор 3 выточен из эбонита. Щуп дополнитель­но изолирован отрезком трубки 2. Для плотной фиксации на приборе используется резиновая шай­ба 4.

Головка винта 1 (см. рис. 4) сделана из эбони­та, имеет накатку, торец полирован.

Примененный в приборе микроамперметр-индп-катор типа М310 имеет очень большие разбросы

по току полного отклонения и внутреннему сопро­тивлению от образца к образцу. Поэтому все ука­занные на схеме резисторы приходится подбирать применительно к конкретному индикатору. Удоб­нее всего для подбора резисторов использовать магазин сопротивлений любого типа, обычный те­стер класса 1,5 — 2,5 и источник питания постоян­ного и переменного токов. Прежде всего определя­ется ток полного отклонения микроамперметра. Для этого его включают последовательно с мага­зином сопротивлений по схеме вольтметра и при напряжении 20 — 30 В по показаниям контрольного вольтметра (тестера) вычисляют ток.

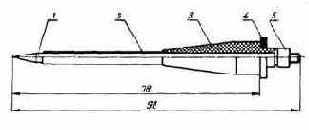

Рис. 5. Конструкция шупа:

1 — стержень щупа, сталь-серебрянка, диаметр 3 мм. полировать; 2 хлорвиниловая трубка, диаметр 2,5 мм; 3 — изолятор, эбонит, диаметр 10 мм, полировать: 4 — резиновая шайба, 5X12X1; 5 — гайка круглая МЗ, латунь

Затем подбирают сопротивление резистора R15, добиваясь равенства показаний на постоянном и переменном токе контрольного вольтметра, величи­ны отклонения микроамперметра при неизменном добавочном сопротивлении. После этого подбира­ют резисторы Rl — R9 последовательно, начиная с предела измерения 1,5 В.


Резисторы омметра ре­комендуется подбирать при номинальном напря­жении аккумулятора (после полной зарядки и раз­рядки на 10%). Все добавочные резисторы реко­ мендуется подбирать из двух резисторов, предпо­чтительно типов МЛТ-0,25. Резисторы припаивают непосредственно к выводам переключателей.
